有源滤波柜

产品概述

ZHXK-APF-GL系列电力有源滤波柜是采用并联方式,通过现代电力电子技术和基于DSP器件的数字信号处理技术,研制而成的新型电力谐波治理设备。通过实时检测负载电流将模拟电流信号通过高精度、高性能A/D转换为数字信号,并送入高速数字信号处理器(DSP)对数字信号进行处理,将负载电流中谐波分离出来,形成指令信号,并以脉宽调制(PWM)信号形式向变流器(补偿电流发生电路)送出驱动指令,变流器对正向谐波电流进行吸收,并将吸收能量向直流侧高压电容器充电,再将该部分能量发出与负向谐波相位相反的波形对负向谐波进行抵消。

性能特点

动态补偿:更高的响应速度,使其对电压闪边复杂的系统滤波效果更好,可根据系统变化情况发出反向谐波来中和系统谐波,避免了谐波叠加放大、谐振的情况。

结构优点:结构模块化设计,内部布局空间合理、紧凑,机架式、壁挂式、插拔式,优异的风道设计,散热效率更高,器件寿命更长;

运行稳定:采用三电平逆变器技术,能效高,同时设备滤除率精度高,响应速度快,总响应时间<8ms,输出反向谐波不受母线电压的影响;

保护功能:具备完善的过流、过热、过载、短路、过压等多种保护,双DSP加FPGA架构,三重逻辑保护,系统可靠性高;

独特控制:独特的正序锁相控制和智能FFT,实现完美补偿;可滤除系统2-50次谐波;实现动态跟踪补偿,同时可以补偿谐波电流、无功电流;滤除谐波:

安装检修:支持多机并联,可通过不同单元组合灵活满足用户现场需求;便于整柜组装以及现场安装,同时很大程度提高了现场检修、设备增容的工作效率。

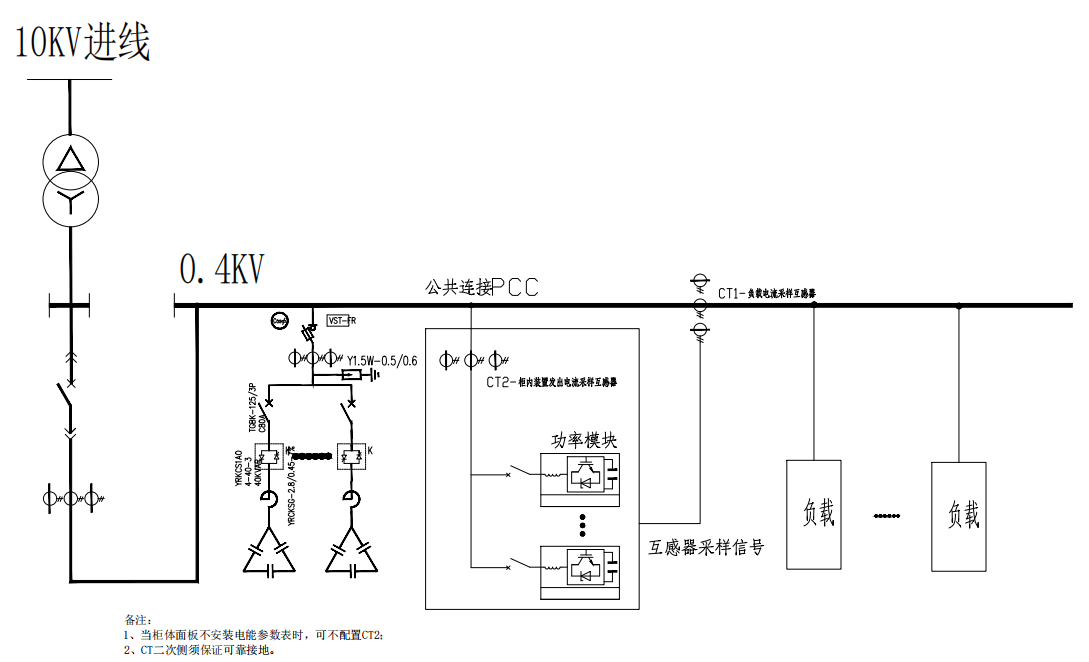

方案原理

设计依据

JB/T 11067-2011《低压有源电力滤波装置》
GB12325-90《电能质量 供电电压允许偏差》
GB/T 14549-93《电能质量 公用电网谐波》
GB/T 15543-1995《电能质量 三相电压允许不平衡度》
GB 12326-2000《电能质量电压允许波动和闪变》
GB11463-89《电子测量仪器可靠性试验》

技术参数

额定电压

400V±20%(线电压)

线制

三相四线

容量

20kvar/30kvar/50kvar/75kvar/100kvar

频率

50/60±5Hz(可设置)

滤波能力

THDI<3%(额定)

滤波范围

2~60次谐波,清除全部指定次谐波

单次谐波补偿率调整

可对每次谐波的补偿电流限值

有功功率损耗

<2%(额定)

校正三相不平衡

响应时间

<15ms

无功补偿功能

有,可设定功率因数

过载保护

自动限流在100%额定输出

显示界面

5.7英寸彩色触摸屏(可选中文)

显示状态

电流、电压、功率和谐波畸变率等电网参数

通讯

Modbus,RS485 TCP/IP以太网

输入及输出干结点

5个输出节点,4个输入节点(用户可自定义)

单机运行

可以

并机运行

可多台并机

应用环境

本产品工作场所海拔不超过1000米,环境温度-20℃ ~ +40℃,相对湿度:日平均不大于95%,月平均不大于90%;大气压力:79.5Kpa ~ 106KPa。

本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。

本产品户内使用运行,如果在特殊情况下户外使用,需加装保护壳,并参考相关标准保证保护壳的防护等级。

本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。

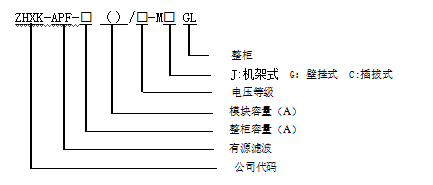

型号含义

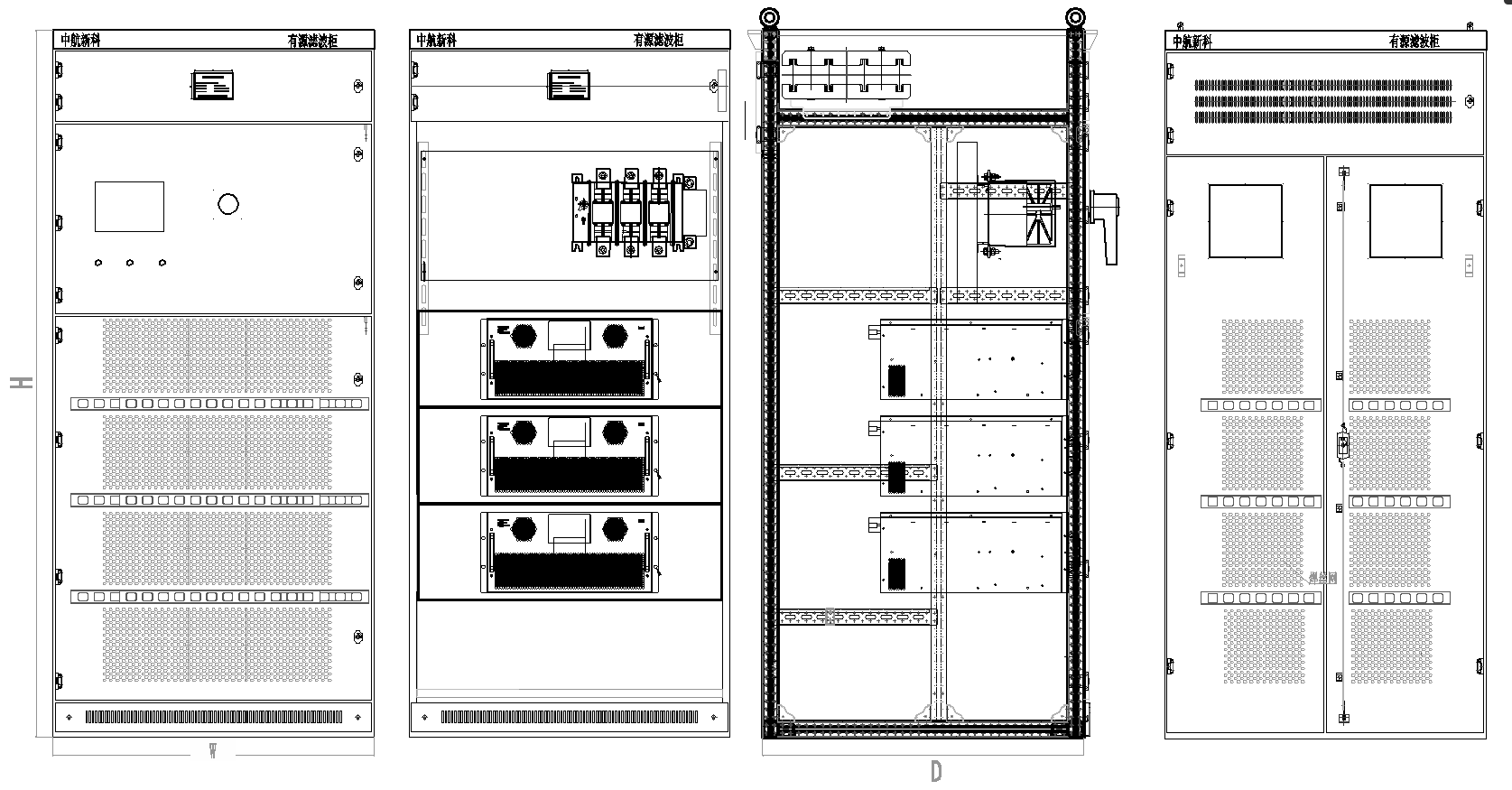

外观结构

选型参考

型号

容量分配(A)

模块数量

模块结构

外形尺寸

ZHXK-APF-50(50)/0.4-MJ-GL

50

1

机架式

600*800*2200

800*800*2200

1000*800*2200

ZHXK-APF-75(75)/0.4-MJ-GL

75

1

机架式

ZHXK-APF-100(100)/0.4-MJ-GL

100

1

机架式

ZHXK-APF-150(150)/0.4-MJ-GL

150

1

机架式

ZHXK-APF-200(100+100)/0.4-MJ-GL

100+100

2

机架式

ZHXK-APF-250(100+100+150)/0.4-MJ-GL

250

3

机架式

ZHXK-APF-300(100+100+100)/0.4-MJ-GL

300

3

机架式

ZHXK-APF-400(100+100+100+100)/0.4-MJ-GL

400

4

机架式

ZHXK-APF-450(150+150+150)/0.4-MJ-GL

450

3

机架式

ZHXK-APF-500(100+100+150+150)/0.4-MJ-GL

500

4

机架式

订货须知

电力系统图;

装机容量;

控制组合(单柜/主辅柜)

采样极相(电压/电流)

控制器安装位置(模块/盘柜)

安装方式(框架式/立式)

负载性质;

特殊要求注明;
