产品概述
DFW-12系列高压电缆分支箱,广泛用于10KV电缆系统的节点连接,是电缆从开关柜出线后进行汇集与分接的主要电气设备。分支箱的电缆接头采用高等级绝缘的进口橡胶紧包覆绝缘,无裸露带电体;带开关的分支箱的开关均采用SF6绝缘负荷开关 。 DFW分支箱设计为户外免维护运行,安全可靠,其防护等级IP33~IP66,地下分接头可耐洪水淹浸。特别适合城市电网改造工程,可大大节省电气设备和电缆投资,提高供电可靠性。该产品广泛用于城市工业小区、住宅小区、商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其它场合的配电网;
性能特点
结构紧凑:结构简单明了,便于组装加工,产品体积小,组合极为灵活;进出线分支可达八路,满足多种接线要求;
外观材质:有多种箱体材质可供选择;普通冷轧钢板配军品绿色,镜面不锈钢、不锈钢板配军品绿色等;
安全防护:全绝缘、全密封结构,无需绝缘距离,可安装电缆型故障指示器,便于迅速查找电缆故障,可靠保证人身安全;
防腐性能:具有防尘、抗洪水、耐腐蚀、抗污秽、抗凝露,既可用于户外,也可浸在水中,适用各种恶劣环境;
施工安装:现场安装仅需箱体定位、箱体间电缆联络、出线电缆连接、保护定值校验、传动试验及其它需调试的工作,大大缩短了建设工期;
维护方便:结构设计便于维护和检修,减少维护时间和成本,易于访问的组件和模块化设计简化了更换和修理过程;

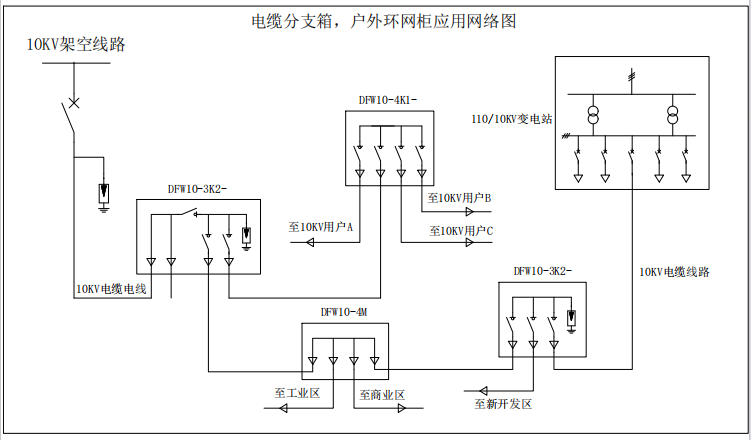

方案原理
方案原理
GB17467-2010《高压/低压预装式变电站》的标准
DL/T 537-2002 高压/低压预装箱式变电站选用导则
GB 1094.1~5-1996 电力变压器
GB 11022-1999 高压开关设备和控制设备标准的共用技术要求
技术参数
额定电压 KV |
12 |
额定电流 A |
630 |
额定频率 Hz |
50 |
额定短时耐受电流(有效值) kA |
20kA/3s |
额定短路持续时间 S |
|
柜内设备外绝缘爬电比距 mm/kV |
≥20 |
接地短时耐受电流kA |
20kA/3s |
主回路电阻 uΩ |
小于140 |
外壳防护等级 |
IP44 |
应用环境
本产品工作场所海拔不超过2000米,环境温度-25℃~+40℃,相对湿度:日平均不大于95%,月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。
本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件,如果实际使用环境不同于上述正常环境条件,由用户与制造厂协商解决。

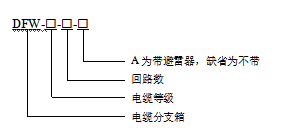

型号含义

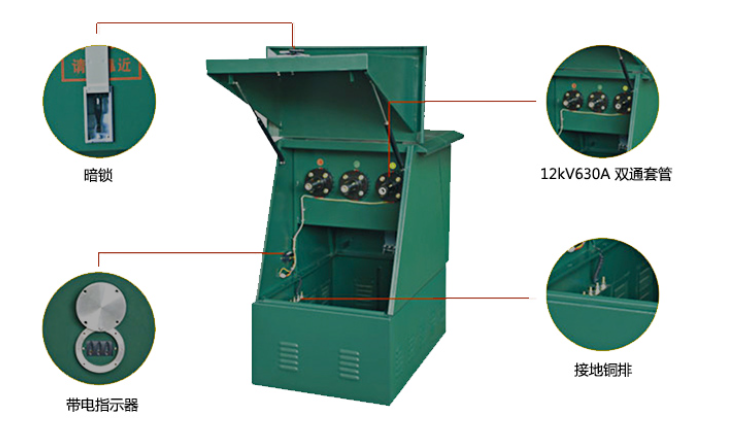

外观结构

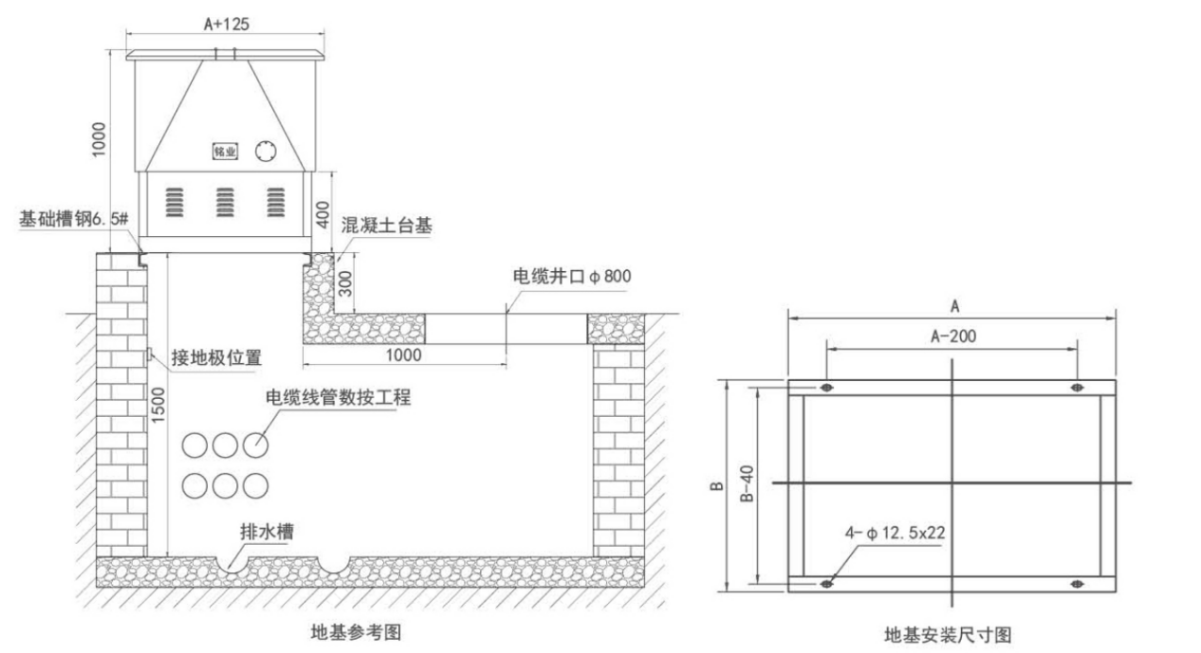

标准选型
分支数 |
2 |
3-4 |
5-6 |
9-12 |
A |
550 |
850 |
850 |
1090 |
B |
550 |
550 |
650 |
650 |
订货须知
电力系统图;
辅助电路电气原理图;
组合顺序图;
平面布置图;
计量单元;
外壳材质;
外观颜色;
使用环境(户外)
落地安装;
负载性质;
特殊要求注明;
