高压环网柜
产品概述
XGN15-12系列环网柜是一种高压开关设备，应用于10KV二次配电系统，通常装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分包括负荷开关和熔断器、接地开关、操作机构、仪表传感器等功能元件，是新一代模块化设计的固体绝缘环网柜，适用于智能电网应用，具有高水平的运行安全性，负荷开关及母线连接均密封在SF6气体里，每一个功效回路包含一个负荷开关和一个接地开关，它除电寿命长、开断力强等与真空灭弧室技术相比有显著优势，广泛应用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站。
性能特点
分配电能：环网柜负责将由电力供应网络输送的高压电能转换为适用于用户的低压电能，并通过配电系统将其分发到各个用户设施；
结构简单：环网柜的结构简单，体积小，壳体由独立的功能小室组成，主母线、负荷开关、组合电器单元都独立成室，运行可靠安全，维修量小，运行费用低；
负荷开关：环网柜要求负荷开关具有更高的性能和更小的体积，新型的负荷开关应运而生，可提高供电参数和性能以及供电安全；
互供能力：实现线路互供，即不同变电站线路互相拉手，联络断开各自运行，某个变电站停电，可以把停电线路断开，联络合上，另一个变电站线路运行。
绝缘性能：环网柜采用先进的绝缘技术，如六氟化硫气体绝缘和固体封闭绝缘，以提高其绝缘性能和安全性。
保护功能：配备过载、短路、过压、欠压等多种保护，提供清晰的隔离点和隔离指示，确保维护人员系统的安全。
运行可靠：环网柜运行过程中无经常性的剧烈振动，操作简单，可以承受频繁的切换操作，具备良好的动热稳定性。
绿色环保：环网柜采用环保材料和技术，如真空灭弧室和固体绝缘技术，无需维护，减少了污染和维护需求。
广泛应用：环网柜广泛应用于城市低压电力系统、高压输电线路、工矿企业等场合，作为重要的配电设备。

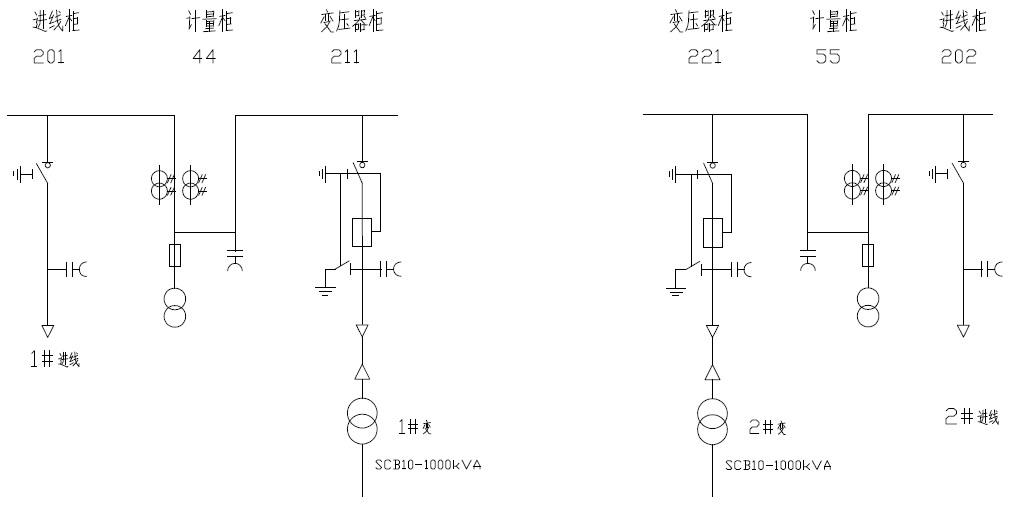

方案原理
设计依据
GB/T 11022-2011《高压开关设备和控制设备标准的共用技术要求》
GB 3906-2006 《3.6kV~40.5kv交流金属封闭开关设备和控制设备》
技术参数
|
型号 |
C模块 |
F模块 |
V模块 |
VB模块 |
||
|
负荷开关 |
组合电器 |
真空开关 |
隔离/接地开关 |
真空断路器 |
隔离/接地开关 |
|
|
额定电压KV |
12 |
12 |
12 |
|
12 |
12 |
|
额定频率Hz |
50 |
50 |
50 |
|
50 |
50 |
|
工频耐受电压（相间/端口）KV |
42/48 |
42/48 |
42/48 |
|
42/48 |
42/48 |
|
雷击冲击耐受电压KV |
75/85 |
75/85 |
75/85 |
|
75/85 |
75/85 |
|
额定电流A |
630 |
|
630 |
|
1250/630 |
|
|
额定闭环开断电流A |
630 |
|
|
|
|
|
|
额定电缆充电开断电流A |
135/135 |
|
|
|
|
|
|
额定短路关合电流（峰值） |
50 |
80 |
|
|
|
|
|
额定峰值耐受电流kA |
50 |
|
|
|
|
|
|
额定短时耐受电流kA/3s |
20 |
|
|
|
|
|
|
额定短路开断电流kA |
|
31.5 |
20 |
|
25 |
25 |
|
额定转移电流 A |
|
1750 |
|
|
|
|
|
配用熔断器最大电流A |
- |
125 |
|
|
|
|
|
回路电阻Ω |
≤300 |
≤600 |
|
|
|
|
|
机械寿命次 |
5000 |
3000 |
5000 |
2000 |
5000 |
5000 |
应用环境
本产品工作场所海拔不超过2000米，环境温度-25℃~+40℃，相对湿度：日平均不大于95%，月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品户内使用运行，如果在特殊情况下户外使用，需加装保护外壳，并参考相关标准保证箱体外壳的防护等级。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件，如果实际使用环境不同于上述正常环境条件，由用户与制造厂协商解决。

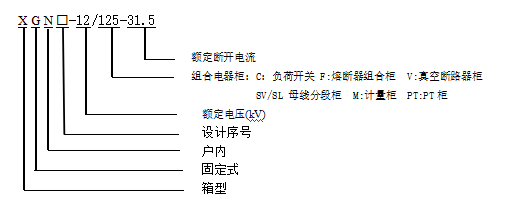

型号含义

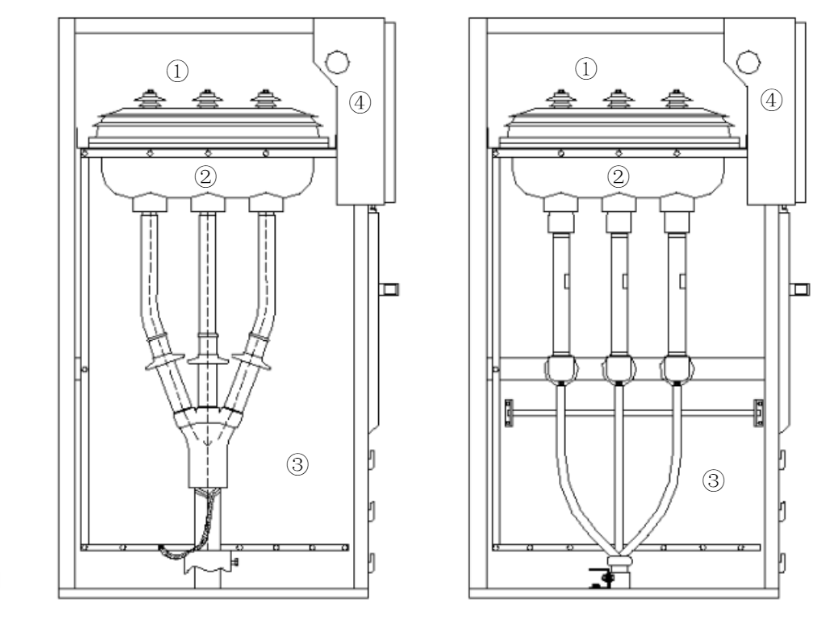

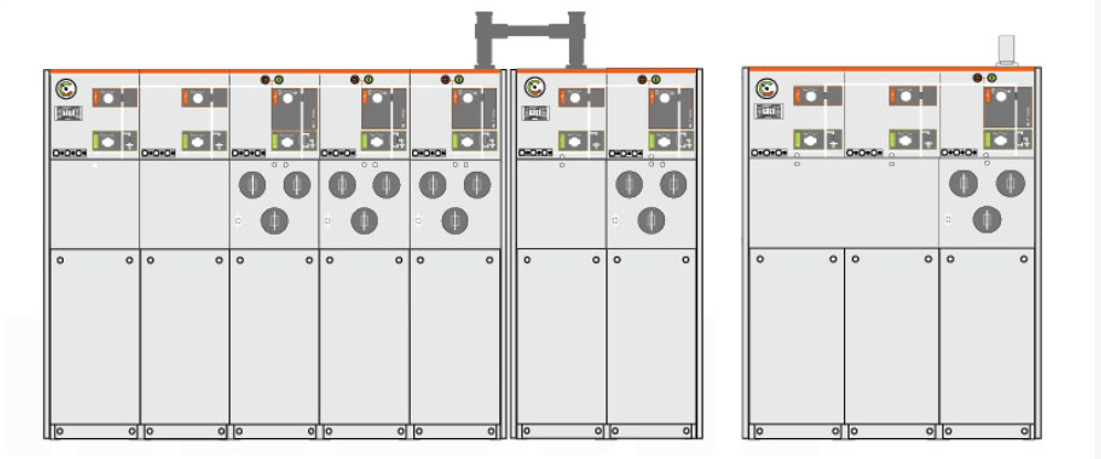

外观结构

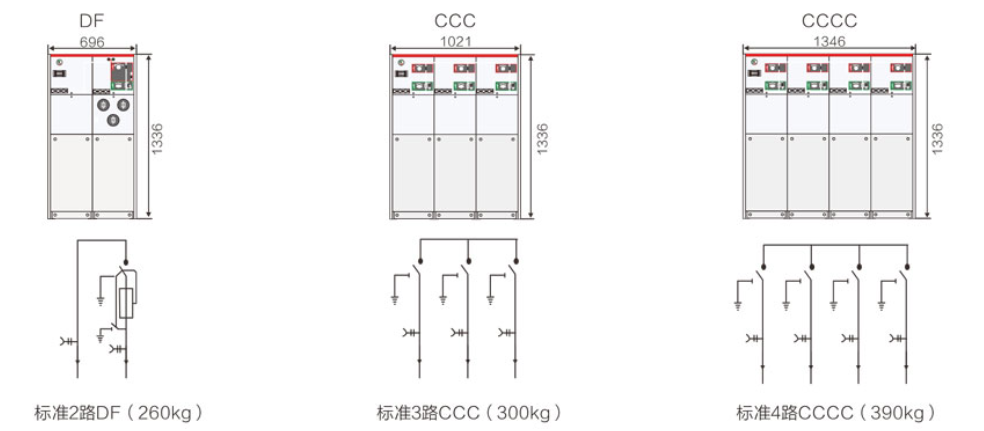

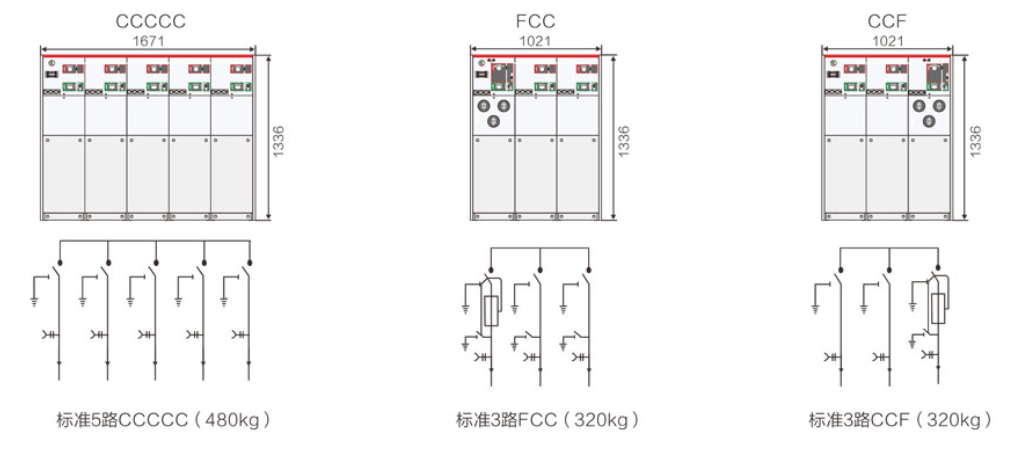

标准选型
订货须知
电力系统图；
辅助电路电气原理图；
组合顺序图；
平面布置图；
计量单元；
外壳材质（镀镁铝锌板）
颜色；
使用环境（户内）
落地并序安装；
负载性质；
特殊要求注明；
