高压无功功率补偿柜
产品概述
TBBZ10系列高压无功功率补偿柜主要应用于6KV 10KV电力系统中，装置由隔离开关、真空接触器或者真空断路器、并联电容器、串联电抗器、放电线圈、互感器、避雷器以及控制装置和测量保护装置组成，高压无功功率补偿柜作为中高压输变电线路系统重要的无功功率补偿设备，与电网并联，就地提供系统中感性负荷所需要的容性无功，用以补偿系统无功功率，主要用于提高电网的功率因数、调整电网电压、降低线路损耗和改善供电质量。提高供配电设备的使用效率。产品广泛应用于大型企业、商场、海岸港口、医院、轨道交通、冶金、矿山、石油化工、大型建材、生产工厂、水利能源等诸多领域。
性能特点
结构合理：采用敷镁铝锌板或冷轧钢板板，外壳防护等级达到IP3X。结构紧凑，设计合理，便于安装和维护，控制线采用专用的插接件连接，组装维护方便快捷。
安全可靠：配备高压带电显示器、闭锁电磁锁等安全防护装置，同时兼备高压开关柜规范“五防”“四摇”等功能，确保操作者人身安全。
多种保护：具有欠压、过压、过流及三相不平衡电压保护等功能，故障时切除该组电容器并闭锁，不影响其它电容器组的正常安全稳定运行。
快速放电：电容器内置放电电阻或元件，使装置脱离电网后，能在几分钟内将残余电压降至安全水平以下。
自由组合：根据用户补偿容量以及补偿精度需求，自由选择若干标准容量投切柜组合进行自动投切，柜与柜之间可利用母线系统任意拼接，便于扩容；
操作方便：人性化设计，操作简便，易于实现自动化控制。实时监控用户设备使用状态及系统参数，向用户提供远程服务。

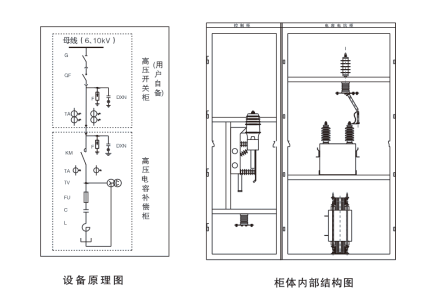

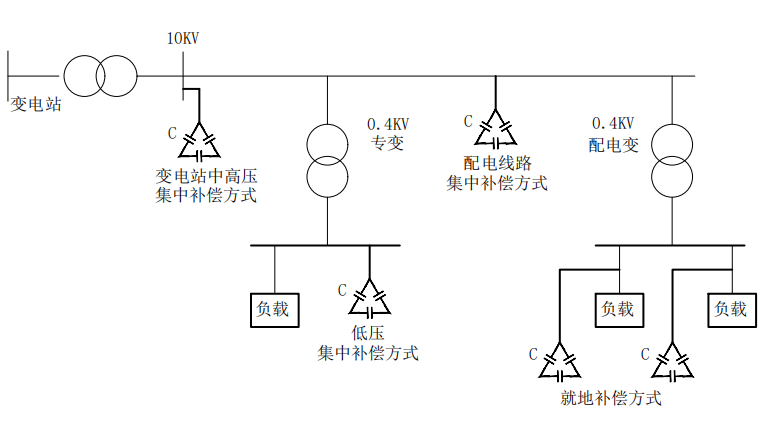

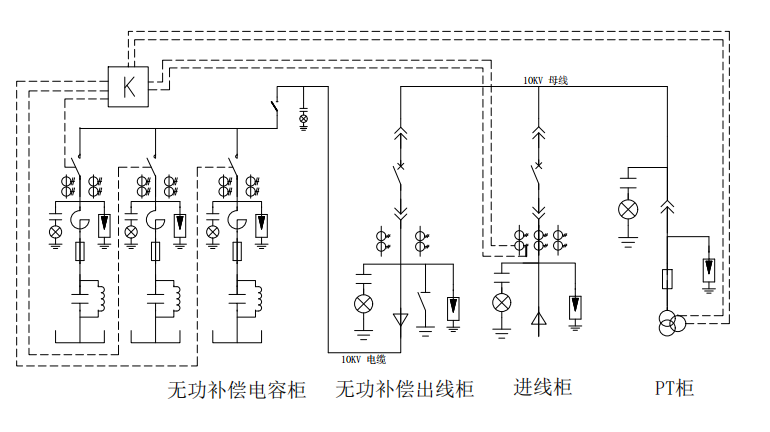

方案原理
设计依据
IEC60871-1:1999《高电压并联电容器》
GB/T11024.1 《标称电压1kV以上交流电力系统用并联电容器》
GB50227-95 《并联电容器装置设计规范》
JB/T7111-1993 《高压并联电容器装置》
DL/T604-1996 《高压并联电容器装置订货技术条件》
技术参数
|
额定电压 |
3kV、6kV、10kV |
|
额定频率 |
50Hz |
|
补偿容量 |
电容柜单台补偿容量不超过2000kvar |
|
电抗率 |
5%，6%，12% |
|
电容接线 |
三相星型，中性点不接地 |
|
投切方式 |
跟踪负荷无功变化，全自动分组分级投切电容 |
|
工频耐压 |
次/42kV/1 min 二次/2Kv/ 1min |
应用环境
本产品工作场所海拔不超过2000米，环境温度-25℃~+40℃，相对湿度：日平均不大于95%，月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品户内使用运行，如果在特殊情况下户外使用，需加装保护外壳，并参考相关标准保证箱体外壳的防护等级。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件，如果实际使用环境不同于上述正常环境条件，由用户与制造厂协商解决。
型号含义

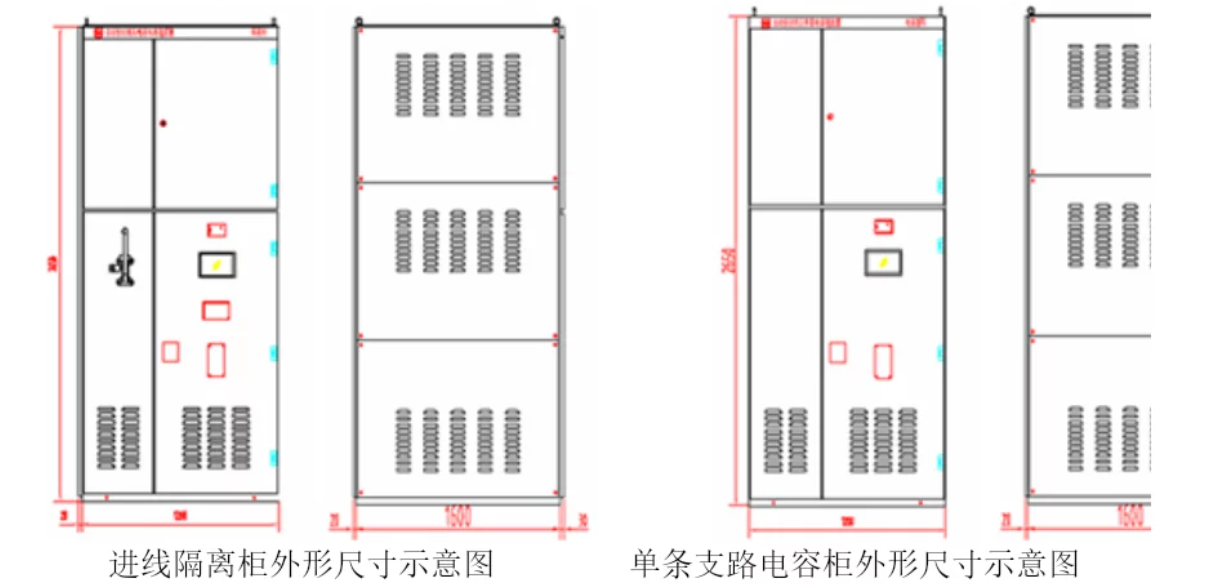

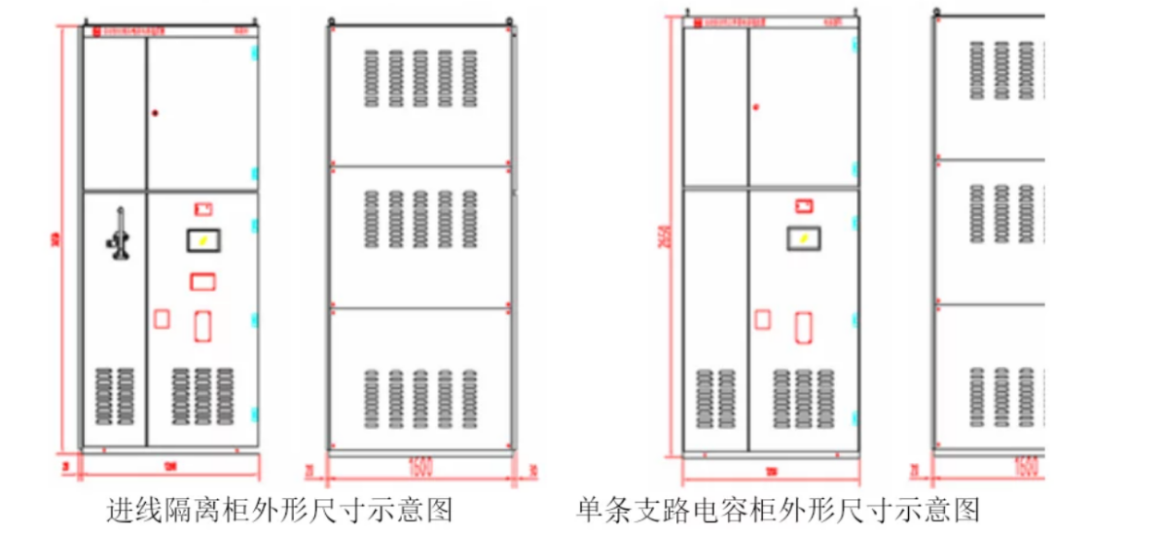

外观结构
选型参考
|
型号 |
额定电压 |
电容器组容量 |
分组方式 |
柜体或框架尺寸 |
柜体数量 |
|
KV |
kvar |
||||
|
TBBZ10-300/6-6%AK |
6 |
300 |
1 |
1200*1500*2200 |
1 |
|
TBBZ10-600/6-6%AK |
6 |
600 |
1 |
1200*1600*2600 |
1 |
|
TBBZ10-1000/6-6%AK |
6 |
334 |
1 |
1200*1600*2600 |
1 |
|
TBBZ10-1500/6-6%AK |
6 |
1500 |
1 |
1200*1600*2600 |
1 |
|
TBBZ10-1800/6-6%AK |
6 |
1800 |
1:01 |
1200*1600*2600 |
2 |
|
TBBZ10-2400/6-6%AK |
6 |
2400 |
1:01 |
1200*1600*2600 |
2 |
|
TBBZ10-3000/6-6%AK |
6 |
3000 |
1:01 |
1200*1600*2600 |
2 |
|
TBBZ10-300/10-6%AK |
10 |
300 |
1 |
1200*1500*2200 |
1 |
|
TBBZ10-600/10-6%AK |
10 |
600 |
1 |
1200*1600*2600 |
1 |
|
TBBZ10-1000/10-6%AK |
10 |
334 |
1 |
1200*1600*2600 |
1 |
|
TBBZ10-1500/10-6%AK |
10 |
1500 |
1 |
1200*1600*2600 |
1 |
|
TBBZ10-1800/10-6%AK |
10 |
1800 |
1:01 |
1200*1600*2600 |
2 |
|
TBBZ10-2400/10-6%AK |
10 |
2400 |
1:01 |
1200*1600*2600 |
2 |
|
TBBZ10-3000/10-6%AK |
10 |
3000 |
1:01 |
1200*1600*2600 |
2 |
订货须知
电力系统图；平面布置图；设备排列图；
系统额定电压；
补偿容量；投切回路；回路容量；
外壳材质；
落地安装；
装置尺寸及颜色（标准配置RAL7035）；
电缆进线一般为下进线；
电容器采用内熔丝保护，不宜加装外熔丝；
负载性质；
特殊要求注明；
