产品概述

ZHXK-SGL该装置主要由软启动器、断路器、交流接触器、热继电器、控制继电器和信号按钮等组成。该装置的核心部件是软启动器，它是采用电力电子技术、微处理器技术及现代控制理论生产的具有国际先进水平的新型节能产品。泵变频柜, 风机变频节能柜，光伏应用于大型引水工程，灌溉工程，大型冷却塔，工厂循环水，远距离管道加压，大型施工现场排水，污水处理厂，消防等。

性能特点

降低电机启动电流，降低配电容量，避免增容投资

降低启动机械应力，延长电动机及相关设备的使用寿命，

灵活控制启动电流和转矩，启动参数可视负载调整，以达到最佳启动效果。

多种启动模式及保护功能，易于改善工艺，保护设备。

高度集成的Intel微处理器控制系统，性能可靠。

大电流无触点交流开关无级调压，调节范围宽，过载能力强

产品可作频繁或不频繁启动，且频繁启/停,无机械损坏现象。

适应启动的各种变化，增加了应用的灵活性，具有软停止控制和制动控制，延长电机寿命。

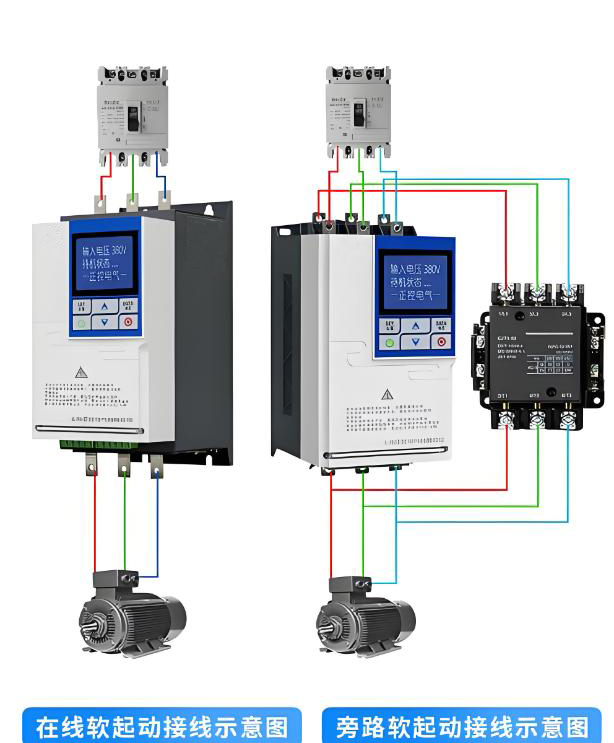

方案原理

设计依据

GB7251.1-1997《低压成套开关设备和控制设备》

GBT 14048.1-2000《低压成套开关设备和控制设备总则》

GB 55024-2022《建筑电气与智能化通用规范》

GB 50054-2011《低压配电设计规范》

技术参数

供电电源

输入电源电压

500V~4000V 50Hz

适用电机电压(V)

800

1140

2000

4000

额定工作电流(A)

100

100

100

100

外壳防护等级

启动方式

软启动、全压启动、禁用

启动时间

0~60s

启动电压

20~90%U

停机方式

软停机、速停机、禁用

停机时间

0~60s

运行方式

正常运行

应用环境

本产品工作场所海拔不超过2000米，环境温度-25℃~+40℃，相对湿度：日平均不大于95%，月平均不大于90%。

本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。

本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。

上述为正常使用环境条件，如果实际使用环境不同于上述正常环境条件，由用户与制造厂协商解决。

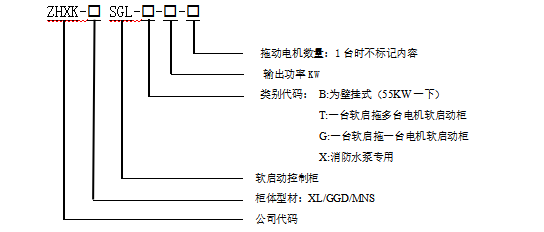

型号含义

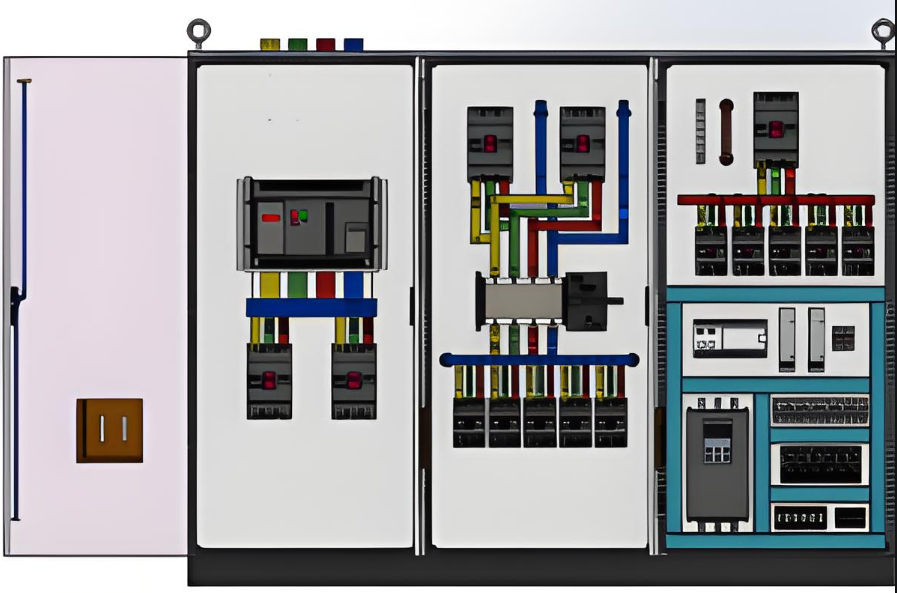

外观结构

选型参考

型号	软启功率（KW）	控制电机台数	柜体高度(mm)	柜体宽度(mm)	柜体深度(mm)
SGL-B	55KW以下	1	495	254	200
SGL-15~55-T-2	15~55	2	1800	600	400
SGL-75~200-T-2	75~200	2	2000	1000	600
SGL-15~55-T-3	15~55	3	1800	800	400
SGL-75~200-T-3	75~200	3	2000	1100	600
SGL-15~55-T-4	15~55	4	1800	1000	400
SGL-15~400-G	15~400	1	1800	600	400
SGL-15~55-G-2	15~55	2	1800	600	400
SGL-75~200-G-2	75~200	2	1800	800	400
SGL-15~55-G-3	15~55	3	1800	800	400
SGL-75~200-G-3	75~200	3	1800	1000	400
SGL-15~55-G-4	15~55	4	1800	1000	400
SGL-15~55-X-2	15~55	2	1800	600	400
SGL-75~200-X-2	75~200	2	2000	800	600
SGL-15~55-X-3	15~55	3	1800	800	400
SGL-75~200-X-3	75~200	3	2000	1000	600
SGL-15~55-X-4	15~55	4	1800	1000	400

订货须知

电力系统图；

系统电压等级；

负载设备容量；

极相（单相/三相）；

线路运行参数（效果最佳）

负载性质；

特殊要求注明；
