智能水泵控制箱
产品概述
供水设备是为解决由于压力不足，无法到达用户用水的高度或流量，而专门研发设计的新型环保节能的专业设备。供水设备可分以下几种，水箱供水设备，无塔供水设备，消防供水设备，变频恒压供水设备，通过该系统可实现对水泵的开停、主排水管路的流量、水泵排水管的压力、水仓的水位等信号的实时监测，并能通过该系统实现三台主水泵的自动、手动控制并和PLC监控系统的联网运营,实现地面监控。
性能特点
每台水泵具有远程、自动、半自动、手动操纵方式。
本系统采用进口PLC，稳当性高，使用寿命长，能连续运行工作，操作维护简便等特点。

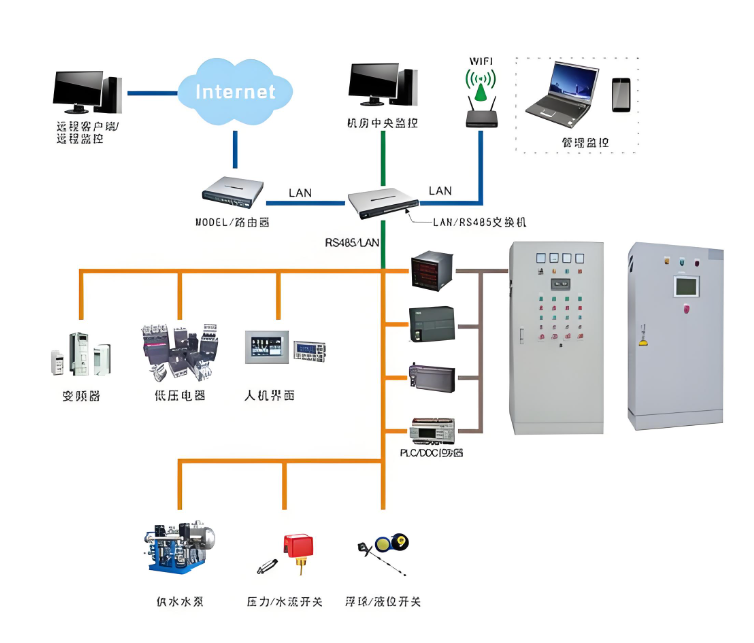

本系统通过以太网与工业环网系统相接，使调度指挥人员随时了解水泵的工作处境及水仓水位处境，便于调度指挥，提高工作效率。
通过PLC主机可在地面实现对水泵举行遥控，并可以对水泵自动操纵系统举行编程，得志客户需求。
检测电机电流、电压、三相绕组温度和轴承温度;2操纵水泵电机的起动、中断，检测高爆开关分合闸状态;
人机界面显示的内容丰富、形象、直观，操作简朴、易懂，提高了系统的自动化程度和智能程度;
根据不同时期的概括处境，可以对软件的运行参数举行调整，以适应繁杂的处境，提高了系统的适应性;
软件对操作权限举行了划分，不同的值班人员具有不同的操作权限，从而举行不同的操作。

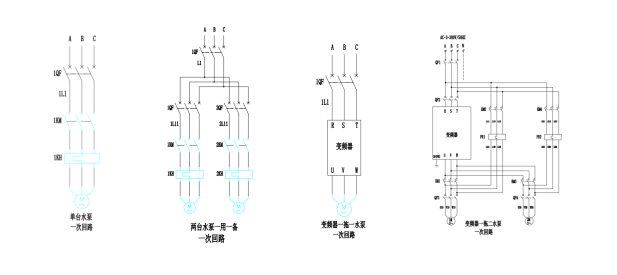

方案原理
设计依据
GB7251.1-1997《低压成套开关设备和控制设备》
GBT 14048.1-2000《低压成套开关设备和控制设备 总则》
GB 55024-2022《建筑电气与智能化通用规范》
GB 50054-2011《低压配电设计规范》
技术参数
|
额定工作电压 |
AC380V |
|
成套设备的额定电流 |
630A～10A； |
|
额定频率 |
50Hz |
|
额定绝缘电压 |
AC660V |
|
辅助电路绝缘电压 |
AC500V |
|
额定冲击耐受电压 |
主回路:8kV，辅助回路:4kV |
|
电气间隙 |
≥10mm |
|
爬电距离 |
≥12.5mm |
|
过电压类别 |
Ⅳ类 |
|
触电保护类别 |
I类 |
|
污染等级 |
3级 |
应用环境
本产品工作场所海拔不超过2000米，环境温度-25℃~+40℃，相对湿度：日平均不大于95%，月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件，如果实际使用环境不同于上述正常环境条件，由用户与制造厂协商解决。

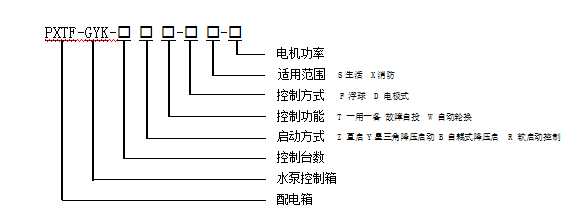

型号含义

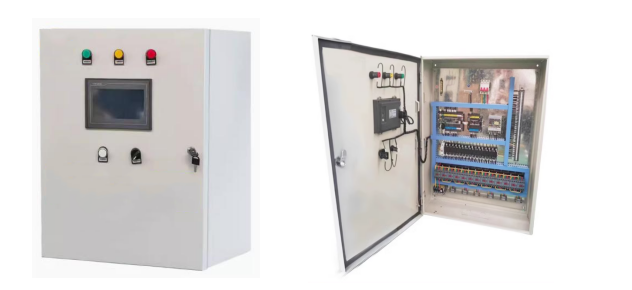

外观结构
选型参考
|
型号 |
控制方式 |
风机功率 |
箱体尺寸 高*宽*厚 |
安装方式 |
|
PXTF-GYK-1ZFS |
直启 |
0.75~11KW |
300*300*200 |
挂墙 |
|
PXTF-GYK-1ZFS |
直启 |
15KW |
400*300*200 |
|
|
PXTF-GYK-1ZFX |
直启 |
0.75~11KW |
400*300*200 |
|
|
PXTF-GYK-1ZFX |
直启 |
15KW |
400*300*200 |
|
|
PXTF-GYK-IIZFS |
直启 |
0.75~11KW |
400*300*200 |
|
|
PXTF-GYK-IIZFS |
直启 |
15KW |
600*400*200 |
|
|
PXTF-GYK-IIZFX |
直启 |
0.75~11KW |
600*400*200 |
|
|
PXTF-GYK-IIZFX |
直启 |
15KW |
700*500*200 |
|
|
PXTF-GYK-1YFS |
星三角降压启动 |
15~22KW |
500*400*200 |
|
|
PXTF-GYK-1YFS |
星三角降压启动 |
30~37KW |
700*500*200 |
|
|
PXTF-GYK-1YFS |
星三角降压启动 |
45~55KW |
800*600*250 |
|
|
PXTF-GYK-1YFX |
星三角降压启动 |
15~22KW |
500*400*200 |
|
|
PXTF-GYK-1YFX |
星三角降压启动 |
30~37KW |
700*500*200 |
|
|
PXTF-GYK-1YFX |
星三角降压启动 |
45~55KW |
800*600*250 |
|
|
PXTF-GYK-1BFS |
自耦降压启动 |
15~37KW |
800*600*250 |
|
|
PXTF-GYK-1BFS |
自耦降压启动 |
45~75KW |
1600*600*400 |
落地 |
|
PXTF-GYK-1BFS |
自耦降压启动 |
110KW |
1700*700*400 |
|
|
PXTF-GYK-1BFX |
自耦降压启动 |
15~37KW |
800*600*250 |
挂墙 |
|
PXTF-GYK-1BFX |
自耦降压启动 |
45~75KW |
1600*600*400 |
落地 |
|
PXTF-GYK-1BFX |
自耦降压启动 |
110KW |
1700*700*400 |
订货须知
电力系统图；
系统电压等级；
负载设备容量；
极相（单相/三相）；
线路运行参数（效果最佳）
负载性质；
特殊要求注明；
