智能风机控制箱
产品概述
智能风机控制箱适用开厂矿、企业、商场、宾馆、学校、机场、港口、医院、高层建筑、生活小区等场合，交流50HZ，额定工作电压为交流380V的低压电网系统中，作为动力、照明配电及电动机控制之用，适合室内挂墙、户外落地安装的配电设备。也使用于交流50HZ，电压500V以下电力系统作为消防水泵控制、潜水泵控制、消防风机控制、风机控制、照明配电控制等使用，控制方式有直接启动控制、星三角降压启动控制、自藕降压启动控制、变频器启动控制、软启动控制等各种控制方式，还可使用隔离开关、熔断器式开关作为隔离分断点。
性能特点
箱体小型化，体积缩小三分之二；
工艺与美学的融合，符合品质需求；
在技术和功能上增加了五个方面：人工智能算法控制、剩余电流监测、温度监测、能耗计量、生命周期管理；
各项性能指标提升一至二倍；
操作便捷，施工工效提升一倍；
造价不增加项目成本压力；
赋能数字化管理和运维服务。

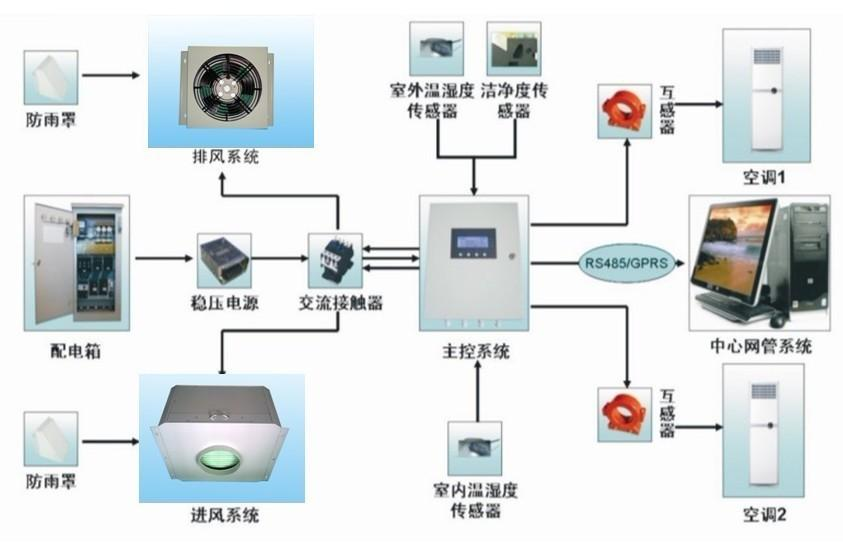

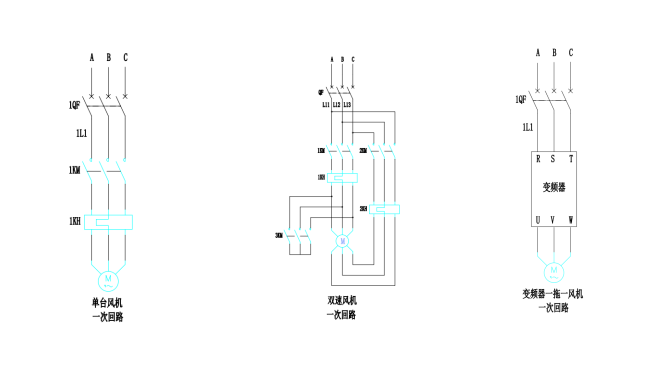

方案原理
设计依据
GB7251.1-1997《低压成套开关设备和控制设备》
GBT 14048.1-2000《低压成套开关设备和控制设备 总则》
GB 55024-2022《建筑电气与智能化通用规范》
GB 50054-2011《低压配电设计规范》
技术参数
|
额定工作电压Ue(V) |
AC380V |
|
成套设备的额定电流(InA) |
630A～10A； |
|
额定频率fn(Hz) |
50Hz |
|
额定绝缘电压Ui(V) |
AC660V |
|
辅助电路绝缘电压Ui(V): |
AC500V |
|
额定冲击耐受电压Uimp(kv) |
主回路:8kV，辅助回路:4kV |
|
电气间隙 |
≥10mm |
|
爬电距离 |
≥12.5mm |
|
过电压类别 |
Ⅳ类 |
|
触电保护类别 |
I类 |
|
污染等级 |
3级 |
|
外壳防护等级 |
IP44.(特殊要求可订制） |
应用环境
本产品工作场所海拔不超过2000米，环境温度-25℃~+40℃，相对湿度：日平均不大于95%，月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件，如果实际使用环境不同于上述正常环境条件，由用户与制造厂协商解决。

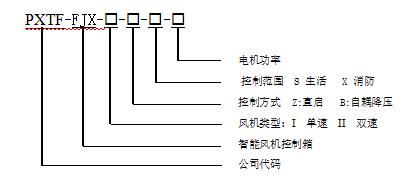

型号含义

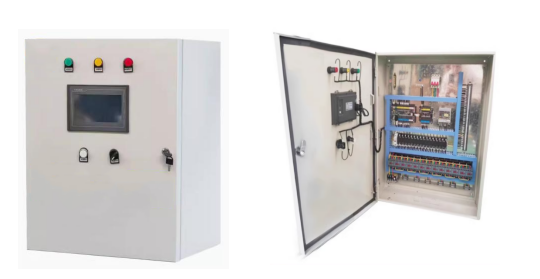

外观结构
选型参考
|
型号 |
控制方式 |
风机功率 |
箱体尺寸 高*宽*厚 |
安装方式 |
|
PXTF-FJX-Z-X |
直启 |
.11KW |
400*300*200 |
挂墙 |
|
PXTF-FJX-Z-X |
直启 |
15~18KW |
600*400*200 |
|
|
PXTF-FJX-II-Z |
直启 |
≤8/6.5KW |
600*400*200 |
|
|
PXTF-FJX-II-Z |
直启 |
8/6.5~16/9KW |
600*400*200 |
|
|
PXTF-FJX-II-Z |
直启 |
16/9~25/12KW |
700*500*200 |
|
|
PXTF-FJX-II-Z |
直启 |
25/12~30/18KW |
800*600*250 |
|
|
PXTF-FJX-I-B |
自耦降压 |
22~30KW |
800*600*250 |
|
|
PXTF-FJX-I-B |
自耦降压 |
37~55KW |
1600*1000*400 |
落地 |
订货须知
电力系统图；
系统电压等级；
负载设备容量；
极相（单相/三相）；
线路运行参数（效果最佳）
负载性质；
特殊要求注明；
