动态电压恢复装置
产品概述
ZHXK-AVR动态电压恢复装置应用于10KV及以下电力系统中，主要由、监测单元、静态旁路、矫正模块、储能单元、控制单元等核心部分组成，用于解决电网系统瞬时故障导致线路电压骤降而引起的负载无法正常运行和控制，能够实现对系统电压的快速调节恢复，消除系统电压不平衡偏差，保证输出电压范围值能够保障负载正常运行，产品广泛应用于电网、工业、冶金矿产、化工、医院、轨道交通、新能源等行业。
性能特点
可靠性高；专为工业负载设计，系统效率高，响应速度快，多级保护，电路简洁，可靠性高，免维护。
效率值高；效率高达99.2%；保护切换时间不大于2ms；单相、两相、三相跌落至0%均可治理，优越的整流器性能，无谐波注入。
绿色节能；采用第四代绝缘栅双极型晶体管和多重保护技术保证设备绿色环保，先进的整流技术，无谐波注入污染，提高电能利用率。
数字控制；全数字控制技术，采用32位最先进DSP数字信号处理器，使设备可由先进的柔性的逻辑算法实现极高的性能和可靠性。
扩容方便；先进的并联扩容功能，模块化设计，并联扩容功能在增加设备系统容量的同时互为冗余备份，更进一步提高了电源的可靠性。
人机界面；配置图形真彩显示器多功能面板，配有10寸图形显示器。通过图形显示和界面友好的菜单操作系统，实时浏览输入、输出、负载和运行参数。
性价比高；储能器件可靠性高，无易损件，自耗极小，自耗仅为0.8%，无需冷却强迫散热系统。设计寿命20年。完全免维护，运行成本低。
结构简单；紧凑的结构设计，占地面积小，极大的减小了对安装空间和承重要求，使用户节省了空间和投资，占地面积是传统UPS的1/2~1/3。
方案原理

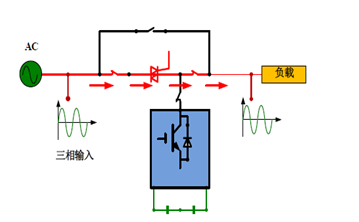

电网电压在限值内：
电网为负载供电(在线模式)时，逆变器休眠，但保持与电网电压同步，以便在电网扰动时立即动作

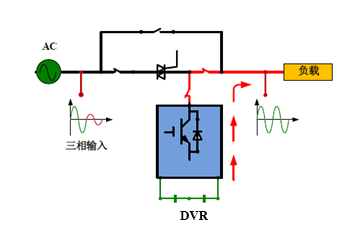

发生电压暂降时：
当电网出现扰动瞬间，反并联晶闸管快速关断，负载与电网隔离，由逆变器向负载供电

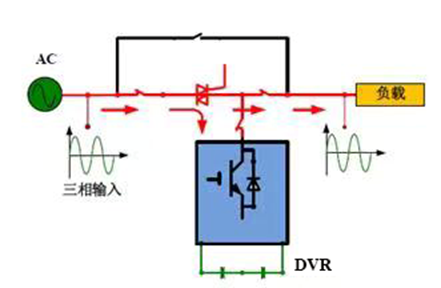

电网电压重新稳定：
反并联晶闸管导通，逆变电路关闭，负载将再次由电网供电，整流电路重新对储能电容充电

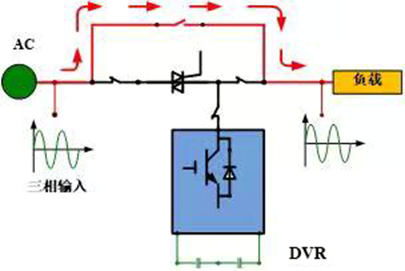

故障安全旁路工作：
故障或维护的情况下，负载电流将自动转移到故障安全旁路。即电流将通过反并联晶闸管的接触器或旁路开关，直接向负载供电
设计依据
GB/T7260.3-2003《不间断电源设备(UPS)第3部分:确定性能的方法和试验要求》
技术参数
|
主要技术参数 |
|||||
|
电网电压范围 |
AC400V士15% |
||||
|
额定频率 |
50 /60Hz± 10% |
||||
|
过压级别 |
III |
||||
|
最小剩余电压（Umin ） |
0% |
||||
|
输出接线方式 |
三相四线制 |
||||
|
补偿时间 |
标准机型0~100%剩余电压补偿至100%，持续3s，其它规格可定制; |
||||
|
对连续暂降的保护 |
可以 |
||||
|
常用容量 |
50/75/100/200/300/400/500/800/1200/1500kTA |
||||
|
切换电压阀值 |
1~5ms |
||||
|
输出频率 |
50 /60Hz ± 1% |
||||
|
过载能力 |
150%--60s |
||||
|
电压不平衡(负序/正序) |
100%非平衡负载情况下<3% |
||||
|
保护电流 |
200% |
||||
|
噪声 |
<65dB |
||||
|
保护功能 |
上电自检测、功率半导体器件故障保护、直流母线过压、直流母线欠压、风机保护、电压、电流互感器断线保护、过载保护 |
||||
|
电压畸变(THDu) |
线性负载条件下，THu<2.5% |
||||
|
显示 |
10寸触摸屏 |
||||
|
智能通讯 |
Modbus/TCP ，网口/485/GPRS |
||||
|
|
|||||
|
电网输入 |
|
储能装置 |
|||
|
工作频率 |
50/60Hz±10% |
|
储能部件 |
超级电容/电解电容 |
|
|
过压级别 |
III |
|
过载能力 |
200% |
|
|
效率 |
99.20% |
|
工作温度（TC ） |
-25~45℃ |
|
|
过载和短路保护 |
断路器 |
|
设计寿命 |
>20 年（ 25℃) |
|
|
过载能力 |
150% ，维持 60s |
|
充电循环寿命 |
>500000（超级电容） |
|
|
500% ，维持 1s |
|
再充电时间 |
＜45s（超级电容） |
||
|
2000% ，维持 200ms |
|
||||
|
负载输出 |
|
故障安全旁路 |
|||
|
额定视在功率（S ） |
30~2000kVA |
|
过载能力 |
500% 30s |
|
|
所连负载的相移功率 |
0.5 滞后到 0.9 超前 |
|
接触器合闸时 |
20ms |
|
|
因数（PF ） |
|
断路器合闸时 |
80ms（可选） |
||
|
最大允许电机负载 |
DVR 额定容量的 50% ； |
|
冷却方式 |
自然对流/强迫风冷 |
|
|
超过50%的应用 ，请联系新能动力 |
|
||||
|
逆变器供电 |
|
事件纪录 |
|||
|
电压设定时间 |
1~5ms |
|
测量方法 |
线电压 |
|
|
响应时间 |
2ms |
|
检测周期 |
50μs |
|
|
冷却方式 |
自然对流/强迫风冷 |
|
事件日志时间的分辨率 |
1ms |
|
|
输出频率 |
50/60Hz±1% |
|
测量类型 |
根据IEC61000-4-30 规定的半周期 RMS |
|
|
过载能力 |
150% ，持续 30s |
|
机柜 |
||
|
电压畸变（THDu ） |
线性负载条件下，THDu＜2.5% |
|
材料 |
电镀锌钢 |
|
|
电压不平衡（负序/正序） |
100%非平衡负载情况下＜3% |
|
颜色 |
可选 |
|
|
保护电流 |
200% |
|
打开方式 |
钥匙锁枢轴门 |
|
应用环境
环境温度：-35℃～55℃，24小时内平均温度不超过35℃；
相对湿度：不超过90%；
大气压力：80一110kPa；
海拔高度：≤2000 m；
风速：≤235m/s；
安装地点：户内或户外；
环境要求：使用地点不允许有爆炸危险的介质周围介质中不应合有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重的霉菌存在二应具有防御雨、雪、风、沙的设施。

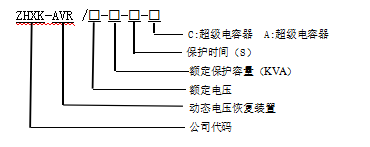

型号含义

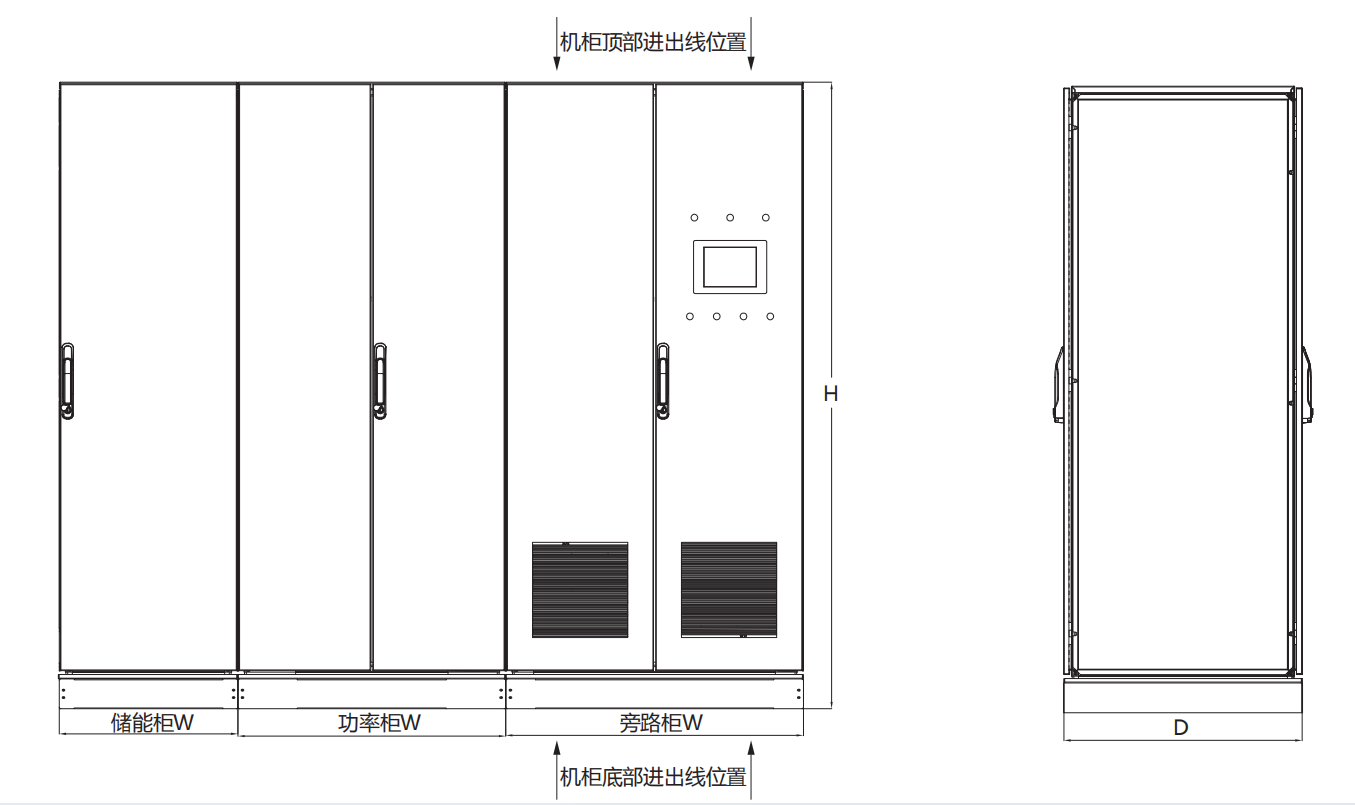

外观结构
选型参考
|
型号规格 |
额定电压（V） |
额定容量（kVA） |
主机+旁路 尺寸（W*D*H） |
储能尺寸(W*D*H) |
|
ZHXK-AVR-30 |
208V/400V |
30 |
600*800*2200 800*800*2200 1400*800*2200 2200*800*2200 2600*800*2200 3400*1000*2200 3600*1000*2200 |
600*800*2200 1000*1000*2200 |
|
ZHXK-AVR-50 |
208V/400V |
50 |
||
|
ZHXK-AVR-75 |
208V/400V |
75 |
||
|
ZHXK-AVR-100 |
208V/400V |
100 |
||
|
ZHXK-AVR-150 |
208V/400V |
150 |
||
|
ZHXK-AVR-300 |
208V/400V |
300 |
||
|
ZHXK-AVR-500 |
208V/400V |
500 |
||
|
ZHXK-AVR-750 |
208V/400V |
750 |
||
|
ZHXK-AVR-1000 |
208V/400V |
1000 |
||
|
ZHXK-AVR-1250 |
440V |
1250 |
||
|
ZHXK-AVR-1500 |
440V |
1500 |
||
|
ZHXK-AVR-2000 |
400V |
2000 |
订货须知
电力系统图；
系统电压等级；
匹配治理设备参数；
极相（单相/三相）；
系统运行参数（效果最佳）
负载性质；
特殊要求注明
