产品概述
ZHXK-LVR系列低电压调节装置应用于0.4KV低压电力系统末端线路中,针对供电半径长、负荷变化大而造成供电末端电压低的情况进行治理,实时检测设备的输入电压与输出电压,电压补偿模块根据实际输入电压的数值投入相应的抬升电压,从而给用电端合格的电压,使负载正常工作,该产品可有效解决配网末端电压低的问题,保证供电正常,投资成本低,补偿速度快,效果好。通过触发功率器件,发出与之相反的抵消电流,达到优化电能质量、实现节能减排目的。
性能特点
运行稳定;采用换向继电器,可实现8档升压;8档降压;输出每档切换为5Vrms,切换过程, 电网不中断,不突变。
旁路功能;采用晶闸管过零切换,配合继电器旁路,换档快, 损耗低,寿命长,输出无冲击,调压、旁路可手动切换;
保护功能;具有输出过载保护,变压器过温保护,输出短路保护等,带内部变压器过流保护,内部出现短路等故障时, 可保障设备处于安全状态;
节能模式;设备自带温控风扇,环境温度较低时自然冷却, 以便节能,高温时自动进行强迫风冷;不调压时自动处于旁路模式, 以便节能;
稳定输出;输入电压低至150Vrms(输出183Vrms),仍可按额定容量工作,低至维持电压为90Vrms,低于维持电压后停止输出,带维修旁路;
补偿功能;可选电容无功补偿功能,根据负载情况, 自动实现过零投切,并有电容组的过流保护,补偿效果稳定。
人机界面;采用DSP进行智能控制保护,实时故障诊断,自带LCD,可查看故障记录,自带WIFI模块,方便维护,可扩展485模块,GPRS模块。

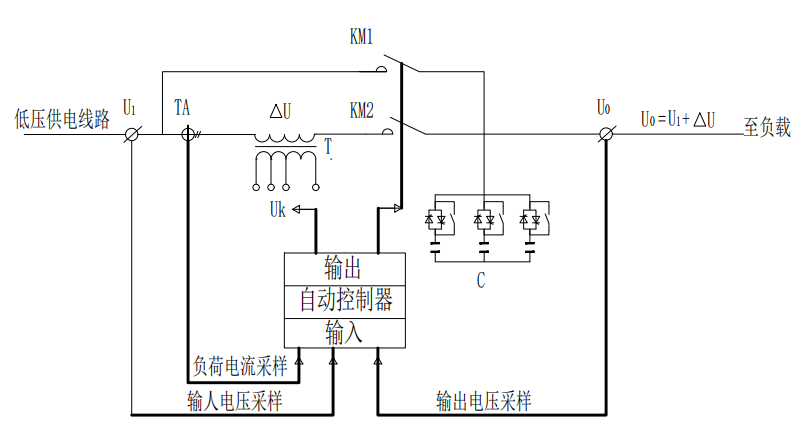

方案原理
设计依据
GB/T14549-1993 《电能质量:公用电网谐波》
GB/T15543-2008 《电能质量:三相电压允许不平衡度》
GB/T12325-2008 《电能质量:供电电压允许偏差》
GB7625.1-1998 《低压电气电子产品发出的谐波电流限值》
GB/T15576-1995 《低压无功功率静态补偿装置总技术条件》
技术参数
输入电压 |
单相:175V-265V 三相四线:175V-265V(相电压)300V-456V(线电压) |
频率 |
50HZ/60HZ |
输出功率容量 |
10kVA~100kVA |
电压调节范围 |
0~20% |
调压精度 |
1-5%(可调) |
工频耐受电压 |
2500V |
1.2/50μs冲击电压 |
4900V |
满负载效率 |
≥98% |
空载损耗 |
≤50W |
满载损耗 |
≤90W |
防护等级 |
IP45 |
保护功能 |
过压、过流、缺相、相序 |
响应时间 |
≤1.5s |
应用环境
本产品工作场所海拔不超过2000米,环境温度-25℃ ~ +50℃,相对湿度:日平均不大于95%,月平均不大于90%;
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。
本产品户内使用运行,如果在特殊情况下户外使用,需加装保护壳,并参考相关标准保证保护壳的防护等级。
本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。

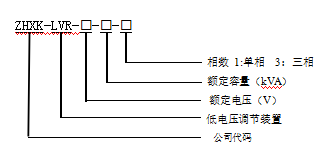

型号含义

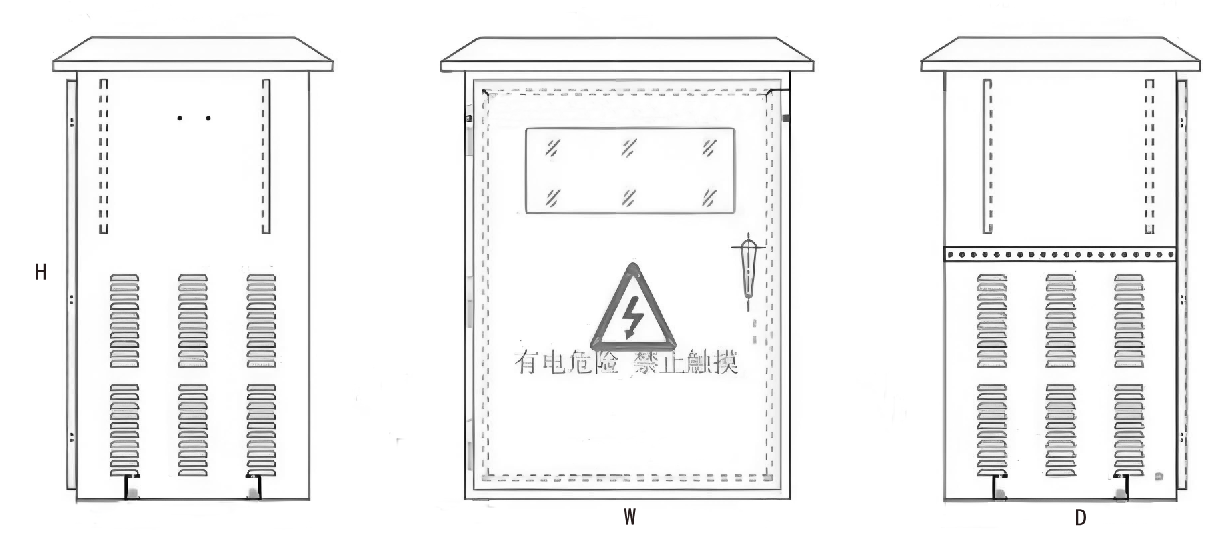

外观结构
选型参考
型号规格 |
额定容量(kVA) |
输入电压(V) |
输出电压(V) |
外形尺寸(W*D*H) |
ZHXK-LVR-230-10-1 |
10 |
I档:188~198V II档:176~187V |
220 |
650*500*880 700*500*880 800*550*1000 |
ZHXK-LVR-230-20-1 |
20 |
220 |
||
ZHXK-LVR-230-30-1 |
30 |
220 |
||
ZHXK-LVR-230-50-1 |
50 |
220 |
||
ZHXK-LVR-230-80-1 |
80 |
220 |
||
ZHXK-LVR-230-100-1 |
100 |
220 |
||
ZHXK-LVR-450-10-3 |
10 |
I档:325~343V II档:305~324V |
380 |
650*500*880 700*500*880 800*550*1000 |
ZHXK-LVR-450-20-3 |
20 |
380 |
||
ZHXK-LVR-450-30-3 |
30 |
380 |
||
ZHXK-LVR-450-50-3 |
50 |
380 |
||
ZHXK-LVR-450-80-3 |
80 |
380 |
||
ZHXK-LVR-450-100-3 |
100 |
380 |
||
ZHXK-LVR-450-10-3 |
10 |
380 |
电力系统图;
系统电压等级;
系统运行参数(效果最佳)
负载性质;
特殊要求注明;
