进出线电抗器
ACL、OCL输入、输出电抗器作为用于与变频器的进、出端相串联，作为变频器的进线电抗器和出线电抗器。变频器在工作时会产生较大的谐波，如果不装进线电抗器，将大大缩短变频器及其他设备的使用寿命，谐波干扰严重时，会导致有些设备不能正常运行，加装进线电抗器后将大大降低各谐波的含量，提高电网的功率因数，保证变频器及其他负载的安全运行，确保其他设备不受谐波干扰影响:加装出线电抗器可以钝化变频器输出电压(开关频率)的陡度，减少逆变器中的功率元件的扰动和冲击。而且ACL、OCL输入、输出电抗器在负载合闸瞬间能够有效抑制回路浪涌，保护回路中的变频器装置及其他元器件免受过流冲击。
性能特点
均为铁芯干式电抗器
铁芯采用优质冷轧硅钢片
长期运行电感不偏移、低噪音、高效
先进的生产工艺流程，有效增加了机械强度，有效防潮
夹件、紧固件等采用非磁性材料并完全接地和绝缘，有效降低漏磁、涡流产生的附加损耗，运行节能
减少变频器对电网的传导干扰
解决变频器长线输出震荡问题，避免过高的震荡电压对电机造成伤害
方案原理

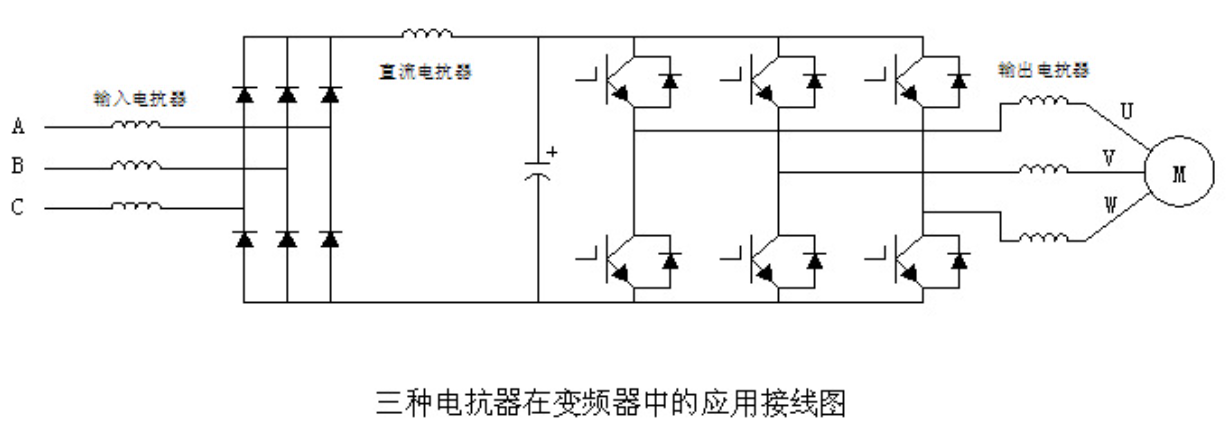

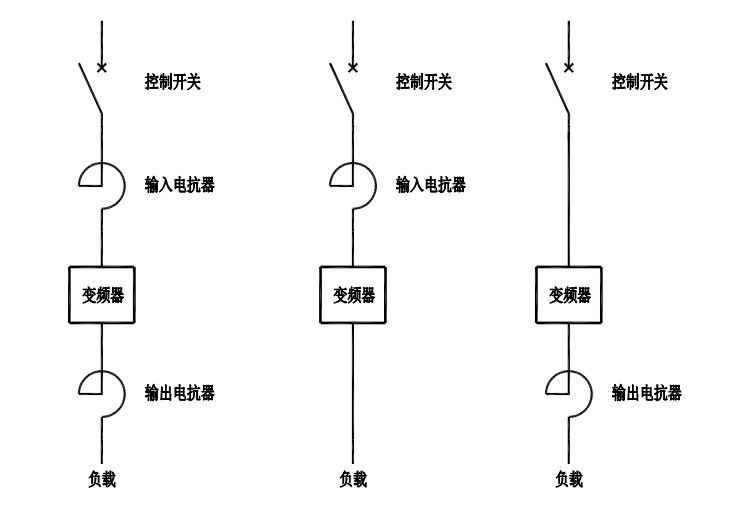

设计依据
GB/T 1094.6-2011《电力变压器第6部分:电抗器》
GB10229《电抗器国家标准》
JB/T 5346-1998 《串联电抗器》
技术参数
|
额定电压 |
450v |
|
额定工作电流 |
1A ~1500A |
|
额定频率 |
50/60Hz |
|
容量（KW） |
根据变频器额定容量配比 |
|
相数 |
三相 |
|
绝缘等级 |
F级 |
|
防护等级 |
IP00,户内安装使用 |
|
耐压试验 |
绕组对地3kV/min |
|
温升 |
80K |
|
线性度 |
1.8In |
应用环境
本产品工作场所海拔不超过2000米，环境温度-25℃ ～ +40℃，相对湿度：日平均不大于95%，月平均不大于90%；
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品户内使用运行，如果在特殊情况下户外使用，需加装保护壳，并参考相关标准保证保护壳的防护等级。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。

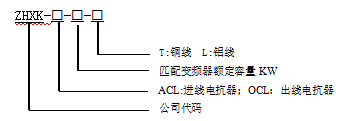

型号含义

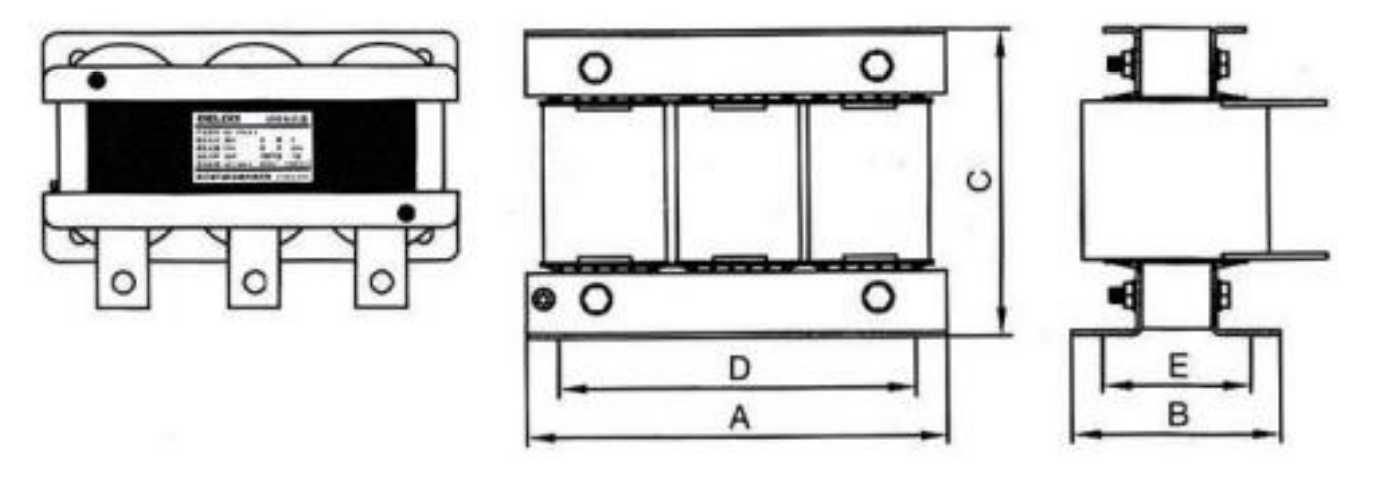

外观结构
选型参考
|
规格型号 |
额定电流(A) |
变频器功率（KW） |
压降(V) |
外形尺寸（A*B*C） |
安装尺寸(D*E) |
|
ZHXK-ACL/OCL-3.7KW |
10 |
0.75-3.7 |
ACL 2% 4.4V OCL 1% 2.2V |
150*110*140 |
135*70 |
|
ZHXK-ACL/OCL-5.5KW |
15 |
5.5 |
150*110*140 |
135*70 |
|
|
ZHXK-ACL/OCL-7.5KW |
20 |
7.5 |
150*110*140 |
135*70 |
|
|
ZHXK-ACL/OCL-11KW |
30 |
11 |
180*120*160 |
135*75 |
|
|
ZHXK-ACL/OCL-15KW |
40 |
15 |
180*120*160 |
135*75 |
|
|
ZHXK-ACL/OCL-18.5KW |
50 |
18.5 |
180*130*160 |
135*75 |
|
|
ZHXK-ACL/OCL-22KW |
60 |
22 |
210*230*170 |
135*85 |
|
|
ZHXK-ACL/OCL-30KW |
80 |
30 |
210*230*170 |
180*90 |
|
|
ZHXK-ACL/OCL-37KW |
90 |
37 |
230*150*200 |
180*90 |
|
|
ZHXK-ACL/OCL-45KW |
120 |
45 |
230*150*200 |
180*100 |
|
|
ZHXK-ACL/OCL-55KW |
150 |
55 |
230*150*200 |
180*100 |
|
|
ZHXK-ACL/OCL-75KW |
200 |
75 |
245*200*215 |
180*100 |
|
|
ZHXK-ACL/OCL-90KW |
220 |
90 |
245*200*215 |
135*87 |
|
|
ZHXK-ACL/OCL-110KW |
250 |
110 |
245*200*215 |
135*87 |
|
|
ZHXK-ACL/OCL-132KW |
300 |
132 |
245*200*215 |
135*87 |
|
|
ZHXK-ACL/OCL-160KW |
330 |
160 |
245*220*215 |
135*125 |
|
|
ZHXK-ACL/OCL-200KW |
450 |
200 |
245*220*215 |
135*125 |
|
|
ZHXK-ACL/OCL-250KW |
600 |
250 |
245*220*215 |
135*125 |
|
|
ZHXK-ACL/OCL-315KW |
660 |
315 |
245*220*215 |
135*125 |
|
|
ZHXK-ACL/OCL-400KW |
800 |
400 |
310*240*270 |
190*150 |
订货须知
电力系统图；
系统电压等级；
匹配变频器容量；
传输线路长度（≤200米/≥200米）；
极相（单相/三相）；
绕组材质（T铜/L铝）
负载性质；
特殊要求注明；
