设备级滤波装置
ZHXK-LPF设备级滤波器主要应用于0.4KV低压电力系统中，主要由电感部分、电容部分、电阻部分、监测系统、控制部分等核心元件组成，可以解决和优化变频系统、司服系统、中频炉系统、UPS系统或其他3相6脉整流电路电能质量而专项开发的一种设备级就地无源谐波滤波装置，对于任何3相6脉整流电路，能够保证其谐波电流崎变率(THID)小于 16%或 10%。设备级滤波器采用独特的设计，从根本上解决3相6脉整流电路的谐波电流问题，并且不会带来任何不良影响。
性能特点
性能稳定；滤除谐波效果可以达到80%以上，减少负载回馈谐波，抑制高频谐波，确保谐波电流畸变率THDK10% 提高系统可靠性。
节能效果；用于各种6脉整流器的设备，逆变电路，有较好的节能效果，减少了注入系统的谐波损耗，从而节约了电力能源的损耗。
保护负载；将系统中的整流设备产生的谐波与负载进行隔离，保证了负载的应用环境，使其运行温度正常从而延长负载使用寿命。
功率因数；设备可以有效提高系统的功率因数，可以将系统功率因数保持在超前0.95到0.98之间，同时可以有效抑制系统无线电传到的干扰。
结构简单；设备级滤波器结构设计合理，简单便携，同时适合户内外多样式的现场安装需求，便于工厂组装以及现场施工。
方案原理
变频器前级滤波保护装置采用高频的有取向硅钢片、高线性度设计，保障电机安全稳定运行。
增强型薄膜电容器无压力应对大电流，高频环境低损耗、发热小。
装置自带过热保护、过流保护、短路保护功能显示功能齐全，安装方便。

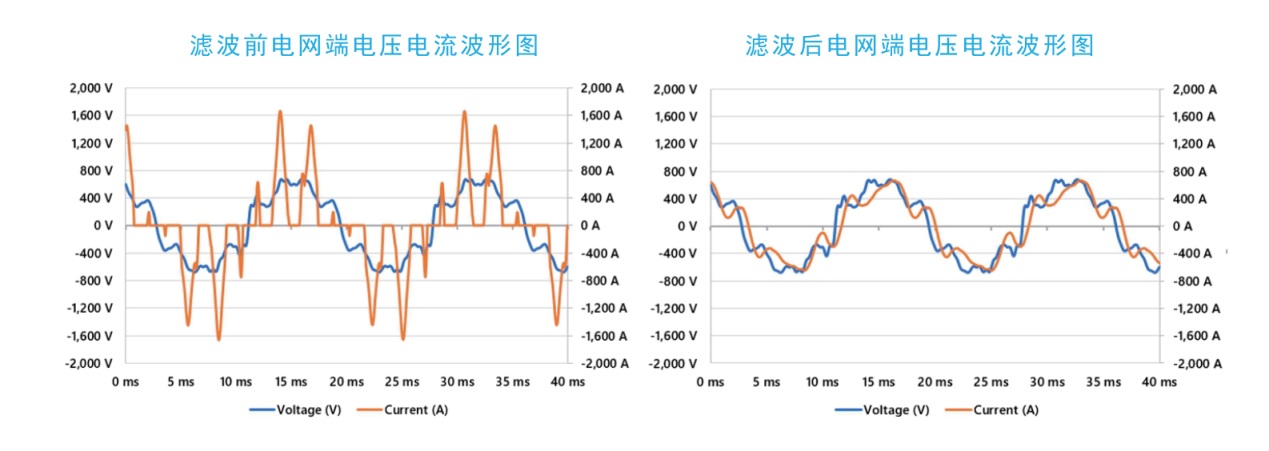

解决设备测谐波问题，满足IEEE-519谐波限值，THDi小于5%，保证设备的电能质量。
特定情况下可稳定电压，起到节能效果，现场安装不需任何调试、即插即用。

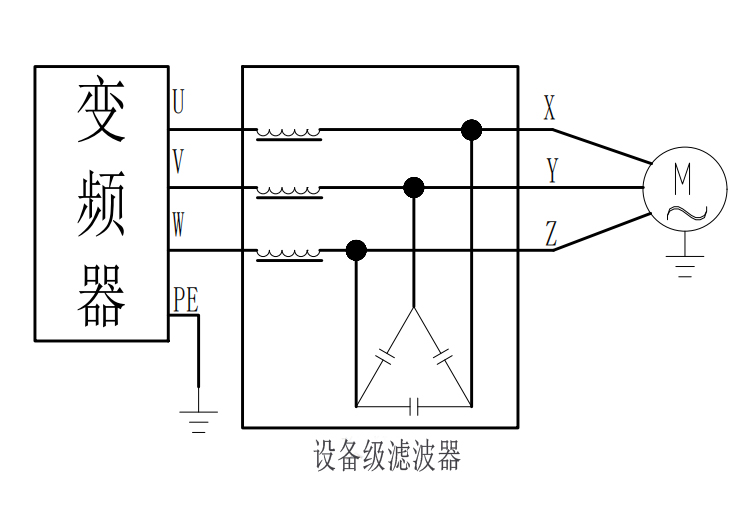

变频器后端设备级滤波器采用高频的有取向硅钢片、高线性度设计，保障电机安全稳定运行。增强型薄膜电容器无压力应对大电流，高频环境低损耗、发热小。
装置自带过热保护、过流保护、短路保护功能:显示功能齐全，安装方便。

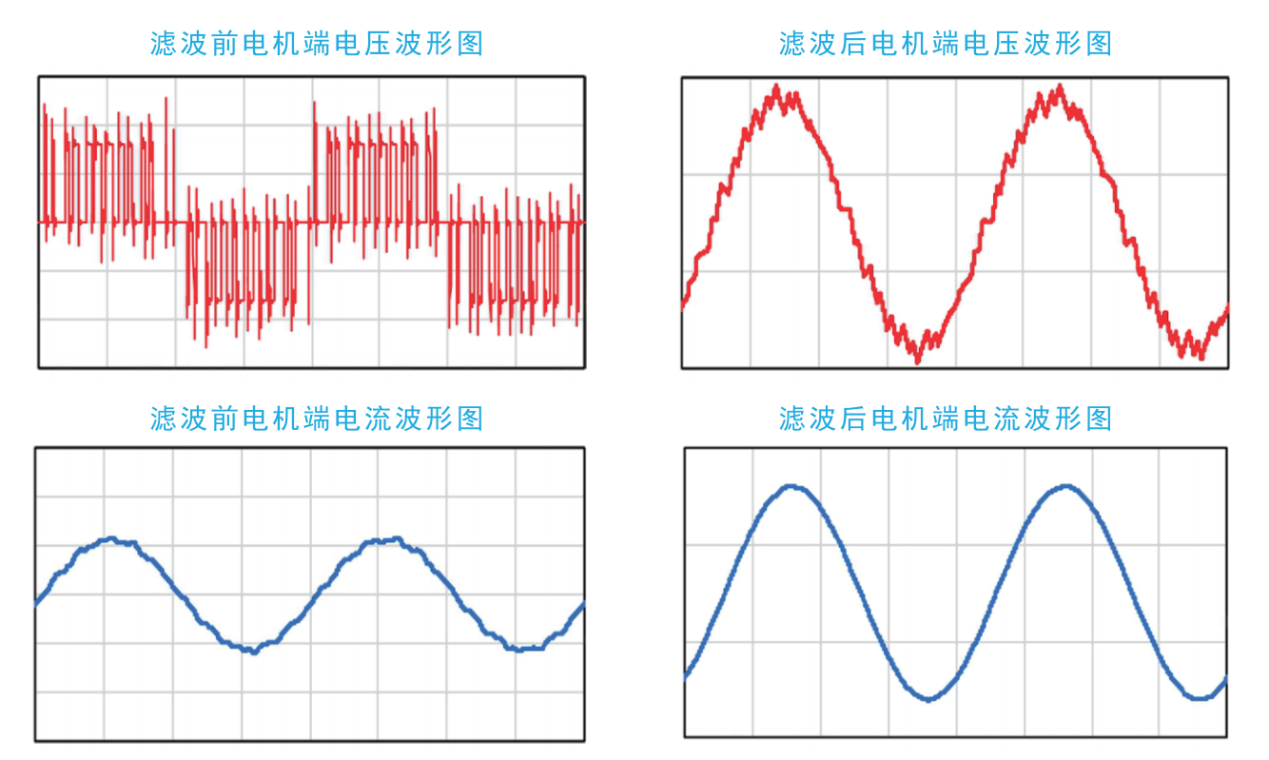

将PWM波形转变为正弦波，改善电机用电质量，谐波电压畸变率含量降低至5%以下。
降低变频器输出PWM脉冲电压冲击，减少电机端发生行波反射现象，防止电机绝缘击穿，造成电缆爆裂，减少高频集肤效应，减少电缆的线损和电机的铜损，减少高频涡流效应，降低电机铁芯的铁损，降低电机发热与绝缘老化，较少对电机轴承造成损伤。
依据标准
IEC60439-1:1992《低压成套开关设备和控制设备》
GB 7251.1-1997《型式试验和部分型式试验成套设备》
IEEE-519《电力系统谐波控制的建议做法和要求》
技术参数
|
系统电源 |
0.4KV/0.69KV |
|
|
过载能力 |
承受150%额定电流，60 秒，间隔 10 分钟 |
|
|
功率因数 |
在50% ~ 100%负荷范围内，0.95 超前~0.98 滞后; |
|
|
容量 |
匹配变频器额定功率 |
|
|
输出电压 |
在整个负载范围内，电压升高与降低数值小于输入电压的5% |
|
应用环境
本产品工作场所海拔不超过2000米，环境温度-25℃ ～ +55℃，相对湿度：日平均不大于95%，月平均不大于90%；
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件，如果实际使用环境不同于上述正常环境条件，由用户与制造商协商解决。

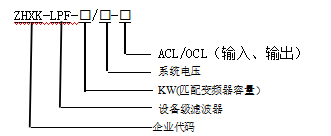

型号含义

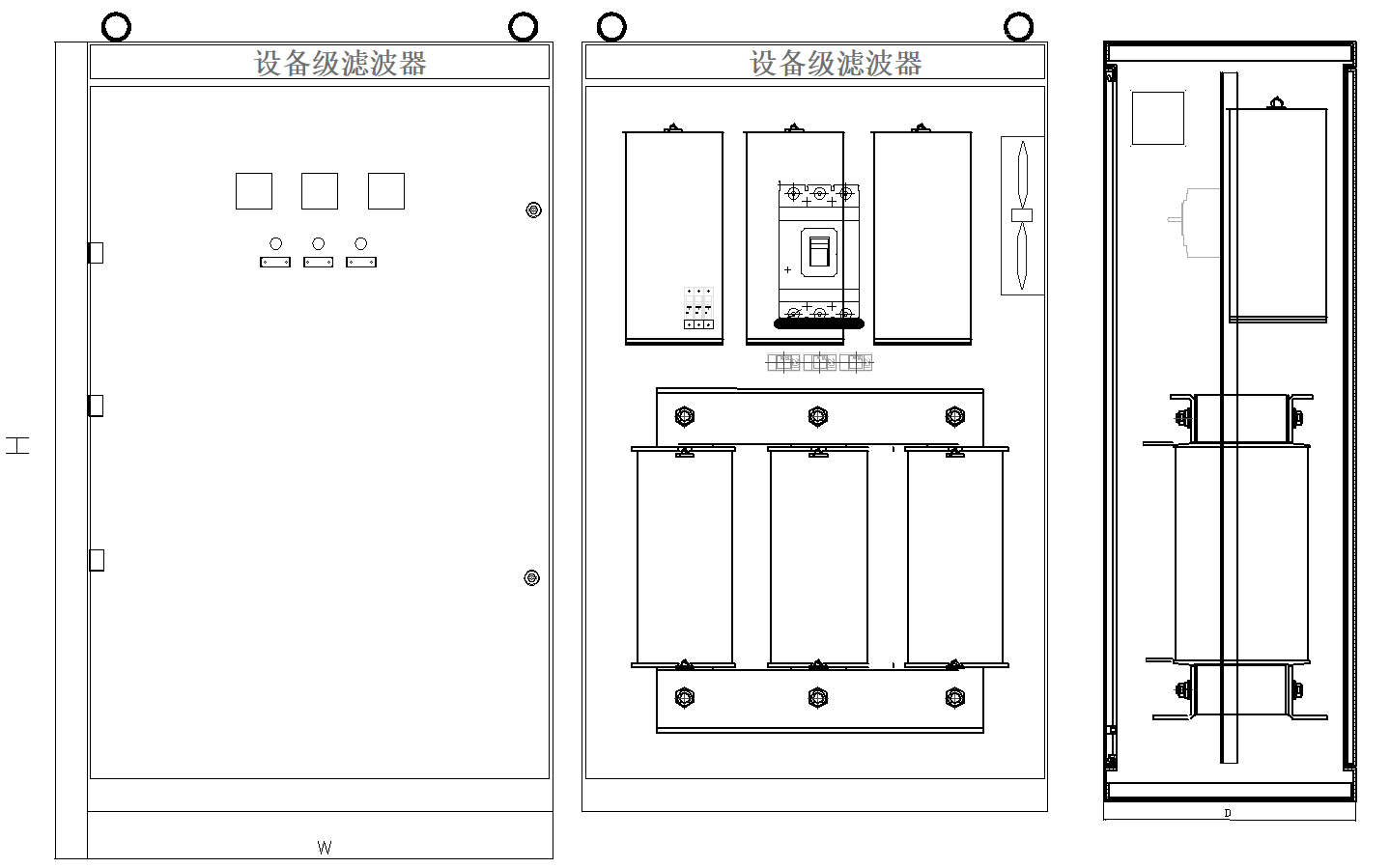

外观结构
选型参考
|
型号规格 |
输入/输出 |
变频功率KW |
电压KV |
外形尺寸（W*D*H） |
|
ZHXK-LPF-5.5/0.4-ALC |
输入 |
5.5 |
0.4 |
500*400*1000 600*600*1250 600*600*1250 600*600*1250 600*600*1250 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 600*600*1250 600*600*1250 600*600*1250 600*600*1250 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 |
|
ZHXK-LPF-7.5/0.4-ALC |
输入 |
7.5 |
0.4 |
|
|
ZHXK-LPF-11/0.4-ALC |
输入 |
11 |
0.4 |
|
|
ZHXK-LPF-15/0.4-ALC |
输入 |
15 |
0.4 |
|
|
ZHXK-LPF-18.5/0.4-ALC |
输入 |
18.5 |
0.4 |
|
|
ZHXK-LPF-22/0.4-ALC |
输入 |
22 |
0.4 |
|
|
ZHXK-LPF-30/0.4-ALC |
输入 |
30 |
0.4 |
|
|
ZHXK-LPF-37/0.4-ALC |
输入 |
37 |
0.4 |
|
|
ZHXK-LPF-45/0.4-ALC |
输入 |
45 |
0.4 |
|
|
ZHXK-LPF-55/0.4-ALC |
输入 |
55 |
0.4 |
|
|
ZHXK-LPF-75/0.4-ALC |
输入 |
75 |
0.4 |
|
|
ZHXK-LPF-90/0.4-ALC |
输入 |
90 |
0.4 |
|
|
ZHXK-LPF-110/0.4-ALC |
输入 |
110 |
0.4 |
|
|
ZHXK-LPF-132/0.4-ALC |
输入 |
132 |
0.4 |
|
|
ZHXK-LPF-160/0.4-ALC |
输入 |
160 |
0.4 |
|
|
ZHXK-LPF-200/0.4-ALC |
输入 |
200 |
0.4 |
|
|
ZHXK-LPF-220/0.4-ALC |
输入 |
220 |
0.4 |
|
|
ZHXK-LPF-250/0.4-ALC |
输入 |
250 |
0.4 |
|
|
ZHXK-LPF-280/0.4-ALC |
输入 |
280 |
0.4 |
|
|
ZHXK-LPF-315/0.4-ALC |
输入 |
315 |
0.4 |
|
|
ZHXK-LPF-5.5/0.4-OLC |
输出 |
5.5 |
0.4 |
|
|
ZHXK-LPF-7.5/0.4-OLC |
输出 |
7.5 |
0.4 |
|
|
ZHXK-LPF-11/0.4-OLC |
输出 |
11 |
0.4 |
|
|
ZHXK-LPF-15/0.4-OLC |
输出 |
15 |
0.4 |
|
|
ZHXK-LPF-18.5/0.4-OLC |
输出 |
18.5 |
0.4 |
|
|
ZHXK-LPF-22/0.4-OLC |
输出 |
22 |
0.4 |
|
|
ZHXK-LPF-30/0.4-OLC |
输出 |
30 |
0.4 |
|
|
ZHXK-LPF-37/0.4-OLC |
输出 |
37 |
0.4 |
|
|
ZHXK-LPF-45/0.4-OLC |
输出 |
45 |
0.4 |
|
|
ZHXK-LPF-55/0.4-OLC |
输出 |
55 |
0.4 |
|
|
ZHXK-LPF-75/0.4-OLC |
输出 |
75 |
0.4 |
|
|
ZHXK-LPF-90/0.4-OLC |
输出 |
90 |
0.4 |
|
|
ZHXK-LPF-110/0.4-OLC |
输出 |
110 |
0.4 |
|
|
ZHXK-LPF-132/0.4-OLC |
输出 |
132 |
0.4 |
|
|
ZHXK-LPF-160/0.4-OLC |
输出 |
160 |
0.4 |
|
|
ZHXK-LPF-200/0.4-OLC |
输出 |
200 |
0.4 |
|
|
ZHXK-LPF-220/0.4-OLC |
输出 |
220 |
0.4 |
|
|
ZHXK-LPF-250/0.4-OLC |
输出 |
250 |
0.4 |
|
|
ZHXK-LPF-280/0.4-OLC |
输出 |
280 |
0.4 |
|
|
ZHXK-LPF-315/0.4-OLC |
输出 |
315 |
0.4 |
|
|
ZHXK-LPF-355/0.4-OLC |
输出 |
355 |
0.4 |
|
|
ZHXK-LPF-400/0.4-OLC |
输出 |
400 |
0.4 |
订货须知
电力系统图；
系统电压等级；
匹配治理设备参数；
极相（单相/三相）；
系统运行参数（效果最佳）
负载性质；
特殊要求注明；
