产品概述
ZHXK-SPC系列三相不平衡自动调节装置应用于0.4KV低压电力系统中,是一种用于治理配网三相不平衡、快速补偿无功功率和谐波,实时稳定系统电压,它能够根据配网用户由于不同时间段或不同负荷导致的配网三相不平衡电流,利用先进控制算法分离出不平衡电流的正负零序及无功,通过触发功率器件,使逆变器发出与之相反的抵消电流,达到消除不平衡及补偿无功的作用,优化电能质量、实现节能减排目的。
性能特点
性能稳定;解决由三相不平衡和无功功率造成的变压器过载运行问题,延长变压器寿命,提高变压器运行效率。
降耗效果;使无功达到就地平衡,提高配电网实际输出容量,改善用电环境,大幅降低低压配电网线路损耗。
稳定电网;可以实时改善电压质量,稳定系统电压,整定系统电流,稳定电网线路,记录电网事件量可以达到500条。
通讯遥控;GPRS 通讯可远程遥控开关机、设置控制参数,并按照指定的频率回传电网与装置数据到云端, 用户可随时查看监控电网与设备的状态。
5英寸高清触摸屏,实时显示配电电能数据,做到电力数字化管理,同时支撑后台系统软件远程在线升级。

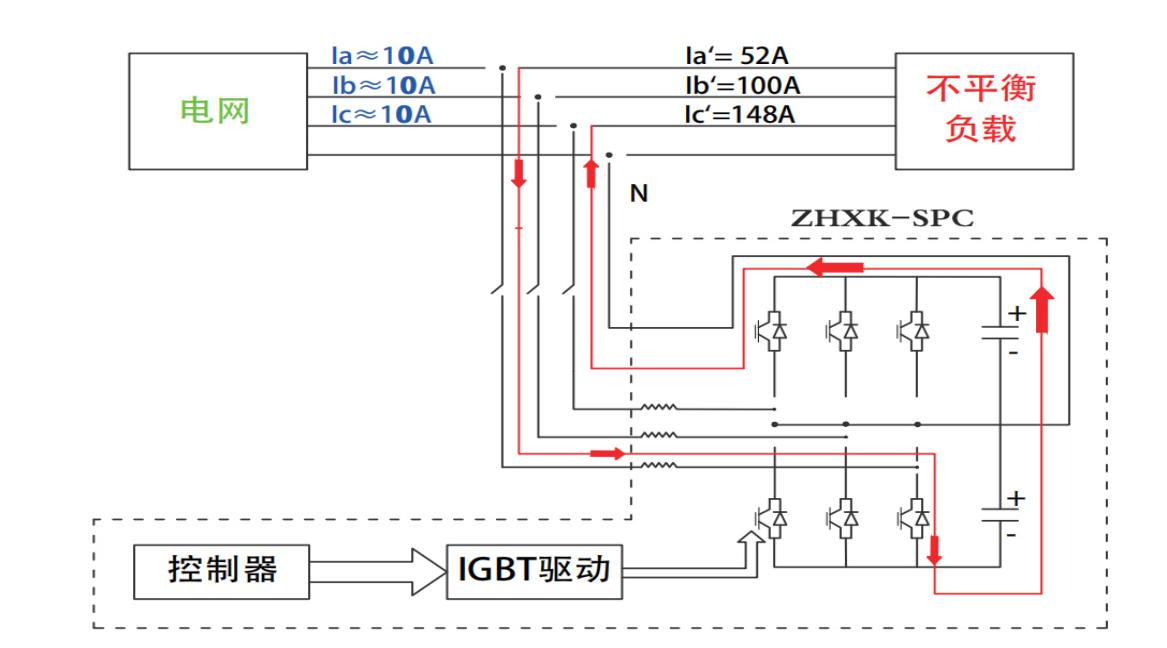

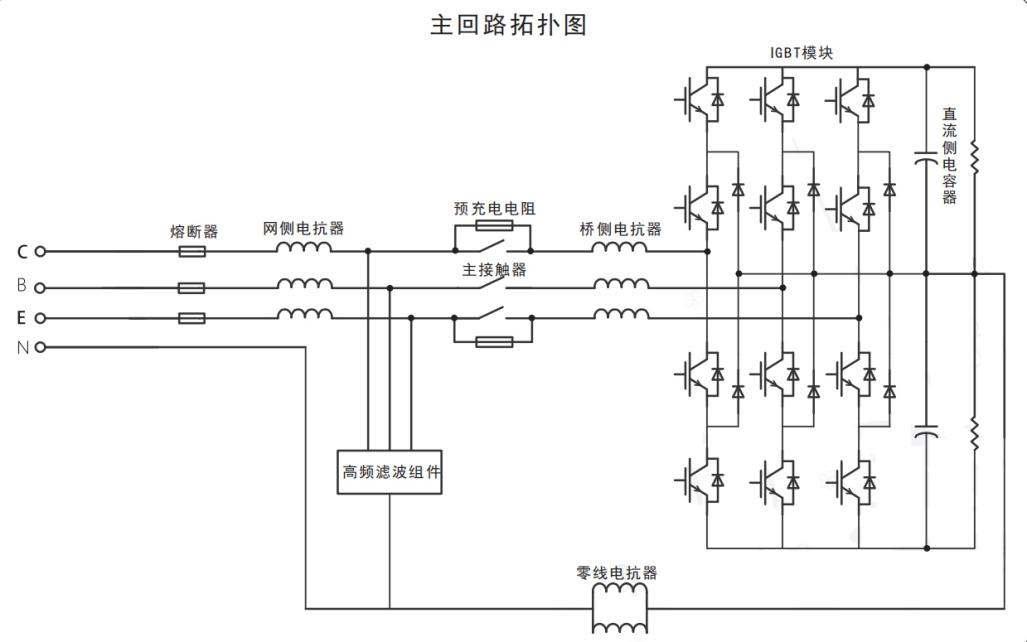

方案原理
设计依据
该产品符合IEC60439-1:1992《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
该产品符合GB 7251.1-1997《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
技术参数
工作电压 |
三相400VAC±20% |
|
工作频率 |
50Hz,允许偏差±5% |
|
额定容量 |
25~200kvar |
|
滤波范围 |
2~31次 |
|
滤波能力 |
<5% THDI(额定容量) |
|
无功补偿范围 |
-0.98~+1(可调) |
|
无功补偿能力 |
>99%(额定容量) |
|
不平衡调节范围 |
分相功率因数0.95~1(容量范围内) |
|
不平衡调节能力 |
不平衡度≤3%(容量范围内) |
|
响应时间 |
<1ms |
|
全响应时间 |
<10ms |
|
开关频率 |
20kHz |
|
显示内容 |
电量参数/专家参数/主接线图/事件记录/波形曲线等 |
|
显示语言 |
中文/英文等 |
|
操作方式 |
面板触摸/手自动开关 |
|
硬件接口 |
RS485/Etherner,光纤(可选),3G(可选) |
|
通讯协议 |
Modbus、CDT |
应用环境
环境温度:-10℃~ +40℃;
相对湿度:5%~95%,无凝露;
海拔高度:≤1500m,1500~4000m 之间,根据GB/T3859.2,每增加100m,功率降低1%
环境条件:无有害气体和蒸汽,无导电性或爆炸性尘埃,无剧烈的机械振动;
户外安装:上下出风口至少要保留15cm 空间,机柜前后至少保留60cm空间以方便维护
上述为正常使用环境条件,如果实际使用环境不同于上述正常环境条件,由用户与制造厂协商解决
型号含义
外观结构
选型参考
型号规格 |
容量(kvar) |
外形尺寸(H*W*L) |
ZHXK-SPC-50-400 |
50 |
650*490*325 650*490*325 650*490*325 650*490*325 2000*800*1000 |
ZHXK-SPC-100-400 |
100 |
|
ZHXK-SPC-125-400 |
125 |
|
ZHXK-SPC-150-400 |
150 |
|
ZHXK-SPC-200-400 |
200 |
订货须知
电力系统图;
系统电压等级;
系统运行参数(效果最佳)
负载性质;
特殊要求注明;
