混合式无功补偿装置
产品概述
ZHXK-SVGC系列混合式无功补偿装置应用于0.4KV电力系统中，由智能测控单元、SVG模块、补偿滤波模块、结构框架组成一个独立完整的智能补偿单元。将传统的电容补偿与现代的静止无功发生器优势结合为一体，主要用于电能质量综合性治理的工况现场，是一种对环境适应能力更强的动态无功补偿装置可以实现对系统无功功率的补偿，三相不平衡的治理，有效抑制系统产生的谐波干扰，防止投切震荡，产品广泛应用于大型企业、商场、海岸港口、医院、轨道交通、冶金、矿山、石油化工、大型建材、生产工厂、水利能源等诸多领域。
性能特点
模块设计；混合式无功补偿装置采用模块化组装工艺，结构简单合理，模块组装互换通用性强，可实现多种补偿方案组合的标准化生产。
组装工艺；吸收固定式开关柜和抽出式开关柜的结构优点，前期模块进行量产，方案灵活互通，可以极大的提高生产效率从而保证交货期。
快速响应；设备采用新型算法的控制单元，可以将SVG控制与无功补偿控制结合集中控制，快速响应时间33μs，全响应时间<5ms
性价比高；充分发挥静止无功发生器可以实现精准补偿、补偿单元容量大、成本低的优势，从而实现静止无功发生器和传统补偿的优点结合。
多种保护；具备静止无功发生器和智能控制补偿装置的所有保护功能，可提供共补、分补和混补多种补偿方式。

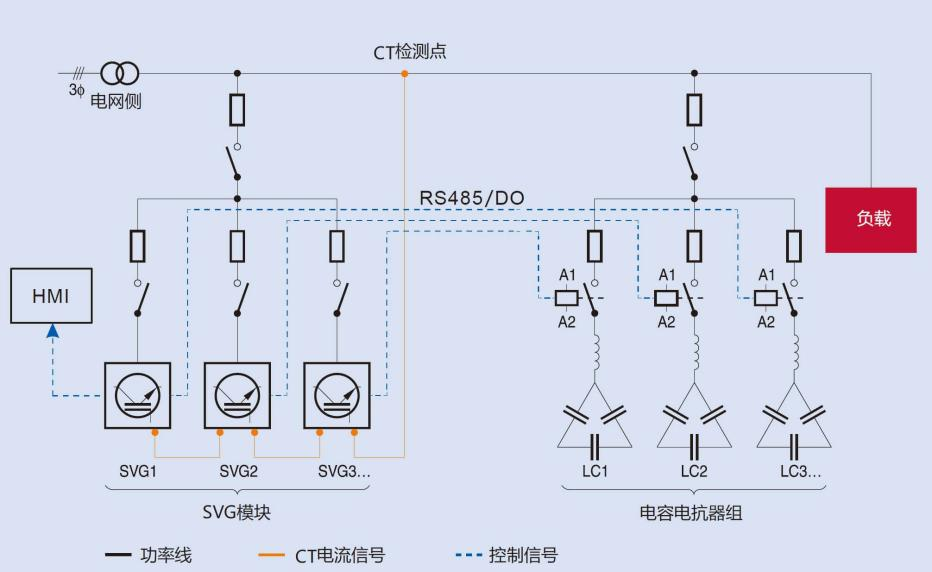

方案原理
设计依据
GB/T14549-1993 《电能质量:公用电网谐波》
GB/T15543-2008 《电能质量:三相电压允许不平衡度》
GB/T12325-2008 《电能质量:供电电压允许偏差》
GB7625.1-1998 《低压电气电子产品发出的谐波电流限值》
GB/T15576-1995 《低压无功功率静态补偿装置总技术条件》
技术参数
|
输入电压 |
380V/690V±10% |
|
电网频率 |
50Hz |
|
接线方式 |
三相三线、三相四线 |
|
安装方式 |
有源部分模块化，无源根据需求定义 |
|
总补偿容量 |
30~400KVar(柜式) |
|
无功输出范围 |
感性到容性无功，精确调节 |
|
无功输出特性 |
电流源输出 |
|
补偿功能 |
功率因数、电压闪变抑制 |
|
有效响应时间 |
瞬时相应<0.1ms，完全响应≤10ms |
|
特有技术 |
三电平控制，模块化组合，按无功量补偿(常规按功率因数补偿) |
|
过载保护 |
自动限流在100%额定输出 |
|
过载保护 效率 |
满载时大于97% |
|
电流检测方式 |
电流互感器取样，DSP模数转换、编码 |
|
通信接口 |
RS232，RS485 |
|
通信协议 |
MODBUS-RTU |
应用环境
本产品工作场所海拔不超过5000米（1000米以上，每增加100米功率降低1%使用），工作温度-10℃ ～ +45℃，相对湿度：日平均不大于95%，月平均不大于90%；
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品户内使用运行，如果在特殊情况下户外使用，需加装保护壳，并参考相关标准保证保护壳的防护等级。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。

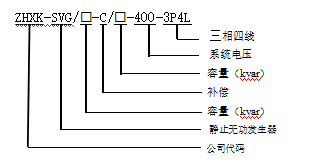

型号含义
外观结构
选型参考
|
型号规格 |
输入电压（V） |
SVG（kvar） |
无源容量（kvar） |
尺寸(W*D*H) |
|
ZHXK-SVG/50+C/400-3P3L |
380/690 |
50 |
400 |
800*800*2200 1000*800*2200 1000*1000*2200
|
|
ZHXK-SVG/50+C/300-3P3L |
380/690 |
50 |
300 |
|
|
ZHXK-SVG/100+C/400-3P3L |
380/690 |
100 |
400 |
|
|
ZHXK-SVG/50+C/300-3P4L |
380/690 |
50 |
300 |
|
|
ZHXK-SVG/50+C/400-3P4L |
480 |
50 |
400 |
|
|
ZHXK-SVG/100+C/300-3P4L |
480 |
100 |
300 |
|
|
ZHXK-SVG/100+C/400-3P4L |
480 |
100 |
400 |
|
|
ZHXK-SVG/150+C/540-3P4L |
480 |
150 |
540 |
订货须知
电力系统图；
系统电压等级；
补偿容量；投切回路；回路容量；
极相（单相/三相）；
补偿方式（共补/分补/混合补偿）；
负载性质；
特殊要求注明；
