补偿滤波模块
产品概述
ZHXK-MB系列补偿滤波模块应用于0.4KV低压电力系统中，主要由控制单元、投切单元、保护单元、电容电抗组件集成一个独立完整的智能补偿模块。作为低压无功功率补偿设备核心元件重要的组成部分，与电网并联，就地提供系统中感性负荷所需要的容性无功，提高电力系统功率因数，减少无功损耗，改善电网供电质量及提高用电的可靠性，产品广泛应用于工厂配电系统、居民小区配电系统、市政商业建筑、交通隧道配电系统、户外箱式变电站、户外综合配电箱等领域。
性能特点
智能测控：数据采集，快速实时采样，实现三相电流、三相电压、三相有功、无功、现在功率等电网参数的高精度测量、运算及诸波分析。
滤波功能：有效抑制高次谐波涌流，对高次谐波形成低阻抗通路。对谐波具有吸收泄放作用，能消除高次谐波对电容器的影响，减轻和抑制谐波电流和闪变电流。
智能投切：真正的零投切，无需晶闸管辅助电路，本系统采用CPU处理过零信号后的投切动作，实现过零投切、无涌流、无电弧、响应快，提高了设备的可靠性和使用寿命。
智能组网：485通讯接口，内置 MODBUS-RTU协议;可实现远程监控。产品可多台联机使用时，自动产生主机从机，构成无功自动控制系统。
故障处理；个别从机出现故障时自动退出，不影响其他机器工作。主机故障时自动退出，网络内再自动产生新的主机，组成新的系统工作，智能化程度极高。
安全可靠：匹配高性能电力电容器和串联电抗器，体积小、重量轻、高品质、低温升、低功耗、寿命长，从而保证了整机的安全性和可靠性。
节能降耗：采用模块化产品组装成的产品补偿装置，其体积有着明显的减小，即节能环保，又减少安装空间，接线简单，可以随时增加电容电容器的数量。
操作方便：采用液晶屏中文界面，实时显示当前电容器温度，电流电压及谐波参数，通过按键查询各种参数及设备运行状态，还可设置各类保护参数并存储，掉电效据不丢失。

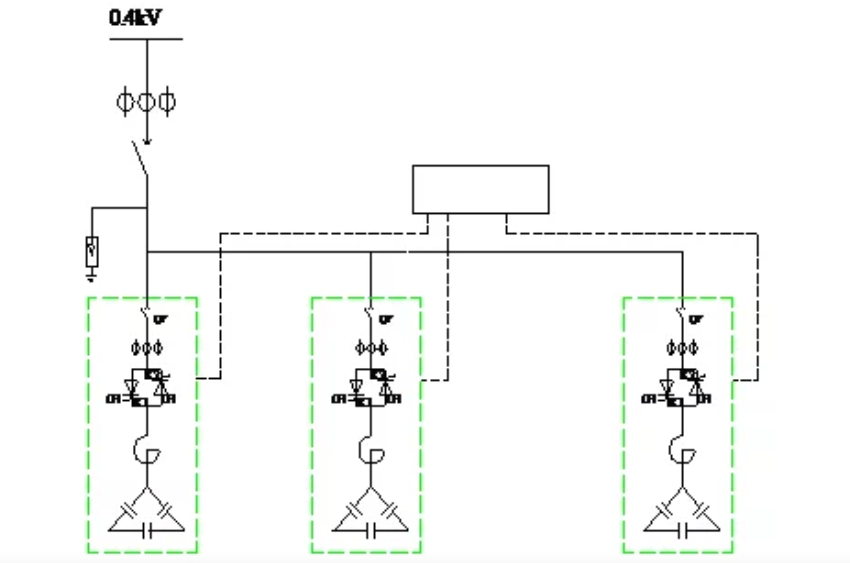

方案原理
设计依据
JB/T 11067-2011《低压有源电力滤波装置》
技术参数
|
适用场合 |
系统以5、7次以上频率谐波为主 |
|
电容额定电压 |
480V |
|
配套电抗率 |
7% |
|
单组安装容量 |
≤70kVar |
|
相数 |
三相 |
|
系统额定电压 |
400V |
|
最小响应时间 |
动态：15ms |
|
投切开关 |
动态：继电器、晶闸管开关 |
|
控制电压 |
动态：12VDC |
|
放电时间 |
带放电电阻t≤3min |
|
防护等级 |
户内柜式IP30 |
应用环境
本产品工作场所海拔不超过2000米，环境温度-20℃ ～ +40℃，相对湿度：日平均不大于95%，月平均不大于90%；大气压力：79.5Kpa ～ 106KPa。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品户内使用运行，如果在特殊情况下户外使用，需加装保护壳，并参考相关标准保证保护壳的防护等级。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。

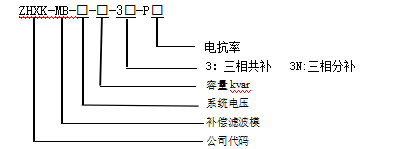

型号含义

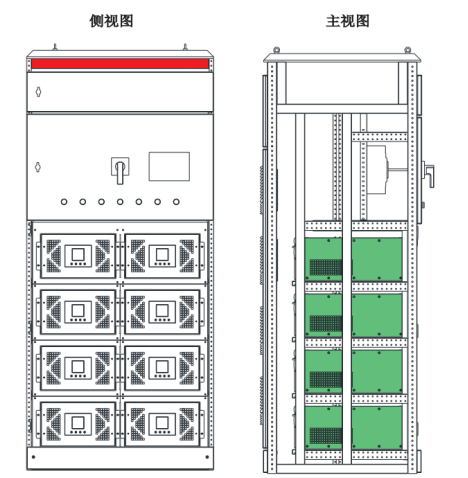

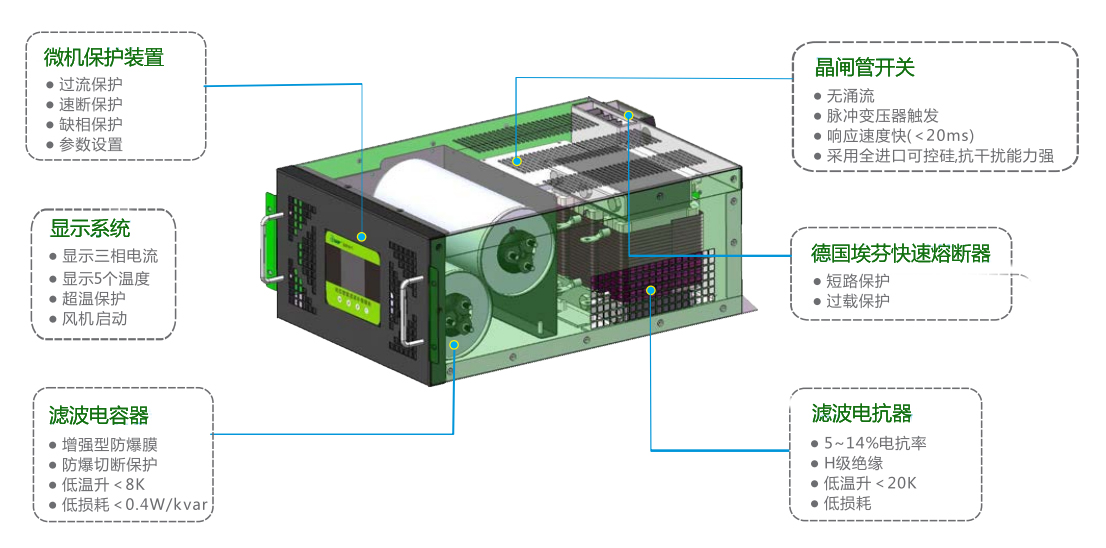

外观结构
选型参考
|
产品型号 |
安装方式 |
容量（kVar） |
电容器额定电压（V） |
L*W*H（mm） |
A*B（mm） |
C*D(mm) |
|
ZHXK-MB-480-25+25-3-P7 |
卧式 |
25+25 |
480 |
400*602*325 |
100*425 |
250*590 |
|
ZHXK-MB-480-30+30--3-P7 |
卧式 |
30+30 |
480 |
400*602*325 |
100*425 |
250*590 |
|
ZHXK-MB-480-40-3-P7 |
卧式 |
40 |
480 |
400*602*325 |
100*425 |
250*590 |
|
ZHXK-MB-480-50-3-P7 |
卧式 |
50 |
480 |
400*602*325 |
100*425 |
250*590 |
|
ZHXK-MB-480-60-3-P7 |
卧式 |
60 |
480 |
400*602*325 |
100*425 |
250*590 |
|
ZHXK-MB-480-80-3-P7 |
卧式 |
80 |
480 |
400*602*325 |
100*425 |
250*590 |
|
ZHXK-MB-280-30-3N-P7 |
卧式 |
30 |
280 |
400*602*325 |
100*425 |
250*590 |
|
ZHXK-MB-280-60-3N-P7 |
卧式 |
60 |
280 |
400*602*325 |
100*425 |
250*590 |
订货须知
电力系统图；
系统电压等级；
投切补偿容量；
极相（三相/单相）
补偿方式（SVG+电容/SVG+电容电抗）；
安装方式（卧式/立式）；
负载性质；
特殊要求注明；
