产品概述
MNS系列低压抽出式开关柜是一种电力设备,通常用于低压0.4KV交流50Hz的电力系统中,主要用于电力供电系统中的控制和保护,具有模块化结构,低压抽出式开关柜的设计允许方便地进行维护和更换部件,各个组件如抽屉单元可以轻松地插入和抽出。这种设计还提供了更好的安全性,因为操作人员可以在断电的情况下安全地进行维护工作,作为发电、输配电、电能转换的控制设备,广泛应用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心;
功能特点
模块设计:采用模块化设计理念,结构紧凑,节省空间,使得开关柜可以根据不同的功能需求进行灵活配置和扩展,适合在空间受限的环境中使用;
功能单元:功能单元(如断路器、接触器、继电器等)设计为可抽出式,便于安装和更换,便于维护人员进行日常检查和维护工作;
高安全性:具备完善的安全保护措施,如短路保护、过载保护、漏电保护等,确保足够的电气间隙和爬电距离,以防止电气故障。
高可靠性:配备联锁机构,防止在带电状态下误操作,充分考虑了散热和温升,设计遵循动热稳定标准要求,确保开关柜长期稳定可靠运行。
高兼容性:通常具有较高的防护等级,适用于多种环境条件,具有良好的兼容性,便于与其他电力系统设备集成。
易于操作:可以集成多种功能,如计量、保护、控制和监测等。设计人性化,操作界面直观,便于操作人员进行监控和控制。

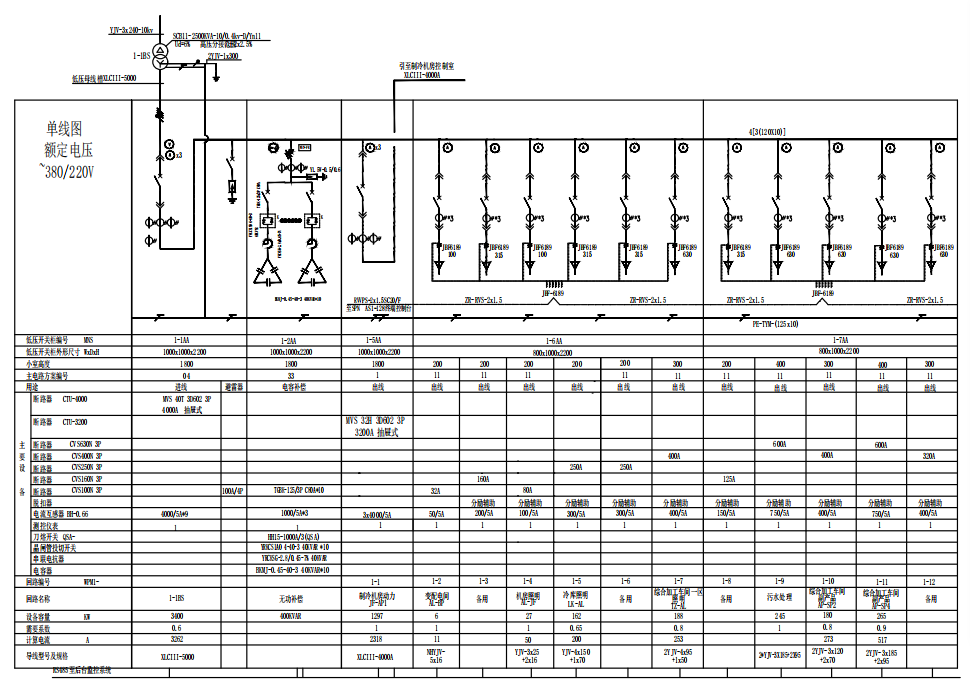

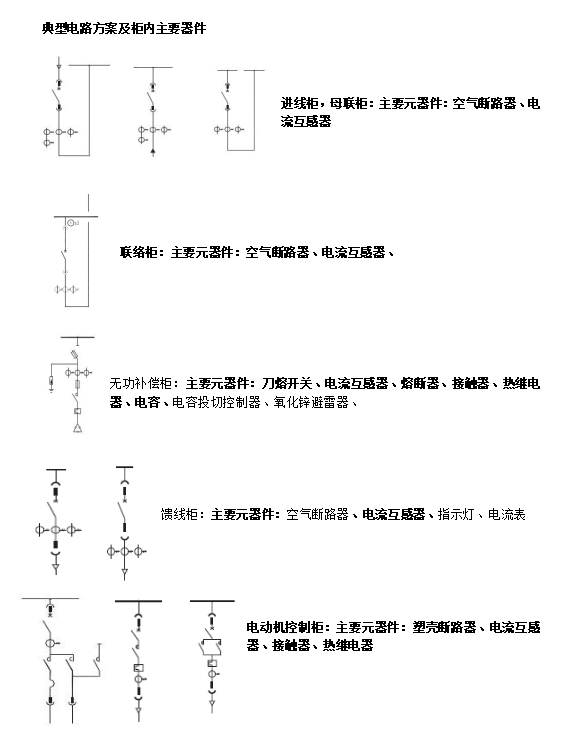

方案原理
设计依据
该产品符合IEC60439-1:1992《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
该产品符合GB 7251.1-1997《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
技术参数
额定工作电压(Ue) |
AC400V |
成套设备的额定电流(InA) |
6300A~400A |
额定绝缘电压(Ui) |
660V |
辅助电路绝缘电压Ui(V) |
AC500V |
频率(fn): |
50Hz |
主母线的额定电流(InA) |
6300A~400A |
主母线的额定短时耐受电流(Icw) |
30kA/50KA/80KA |
垂直母线母线的额定电流(InA) |
2500A~400A |
额定冲击耐受电压Uimp(kV): |
主电路8kV,辅助电路 4kV |
过电压类别 |
Ⅳ类 |
电气间隙 |
≥10mm |
爬电距离 |
≥12.5mm |
触电保护类别 |
Ⅰ类 |
污染等级 |
3级 |
户内型/户外型 |
户内型 |
外壳防护等级 |
IP40 |
应用环境
本产品工作场所海拔不超过2000米,环境温度-25℃~+40℃,相对湿度:日平均不大于95%,月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。
本产品户内使用运行,如果在特殊情况下户外使用,需加装保护外壳,并参考相关标准保证箱体外壳的防护等级。
本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件,如果实际使用环境不同于上述正常环境条件,由用户与制造厂协商解决。

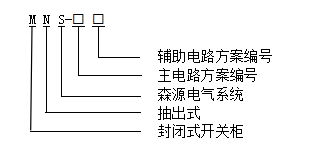

型号含义

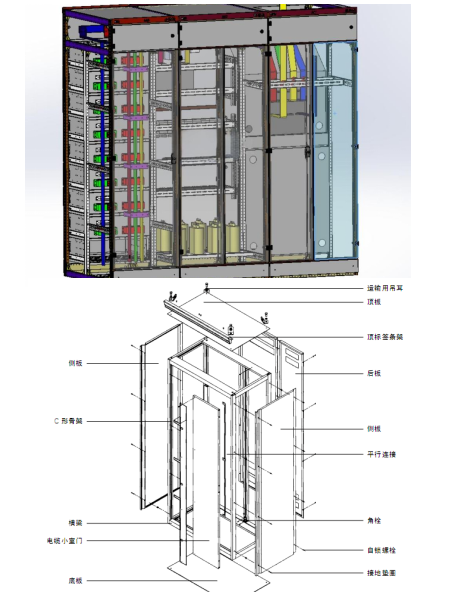

外观结构

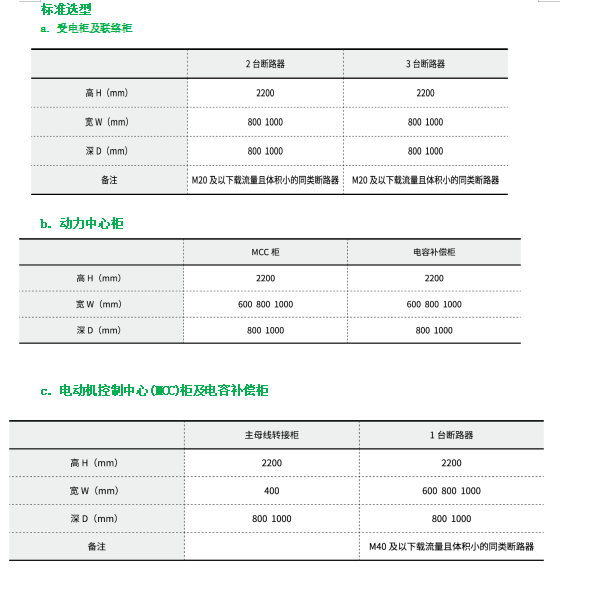

标准选型
订货须知
电力系统图;
辅助电路电气原理图;
组合顺序图;
平面布置图;
计量单元;
外壳材质(冷轧钢板/2.0门板1.5箱体)
颜色(标准RAL7035)
使用环境(户内)
落地并序安装;
负载性质;
特殊要求注明;
