产品概述
GGJ低压无功功率补偿柜是一种用于低压电网的无功功率补偿装置,主要用于提高电网的功率因数,降低线路损耗,改善电能质量。该设备通过智能型无功功率控制器为核心,利用电容器专用接触器、无功功率调节器、复合开关等作为电容器组的投切器件,根据电网功率因素的变化自动调整补偿容量,从而达到最佳的补偿效果。低压无功功率补偿柜广泛应用于城市电网、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V的配电系统中。其额定补偿容量通常在420kVA至60kVA之间。此外,该设备还可以与配电柜并列使用,集中补偿系统无功功率,进一步提高功率因数,减少系统的无功损耗。
性能特点
监测投切:实时监测电网中的无功功率和功率因数,自动投切并联电容器组,以维持电网的功率因数在最佳状态;
结构合理:结构设计合理,易于维护和检修,降低维护成本,设备体积小,各电容器组并列有序,便于安装接线;
自动投切:使用过零触发方式投入电容器,避免涌流,保护电网和设备,自动分级投入和切除:根据电网的实时需求,实现精细调节;
数字控制:采用先进的数字化控制器,具有高集成度和强大的抗干扰能力,具备全智能控制功能,根据电网状态自动调整补偿策略;
显示保护:设备具备多功能显示界面,实时显示电压、电流、功率等参数,同时具备过压、欠压、过流等多种保护功能。
适应性强:适用于多种环境条件和使用场所,包括不同的温度、湿度和海拔高度,具有良好的环境适应性。

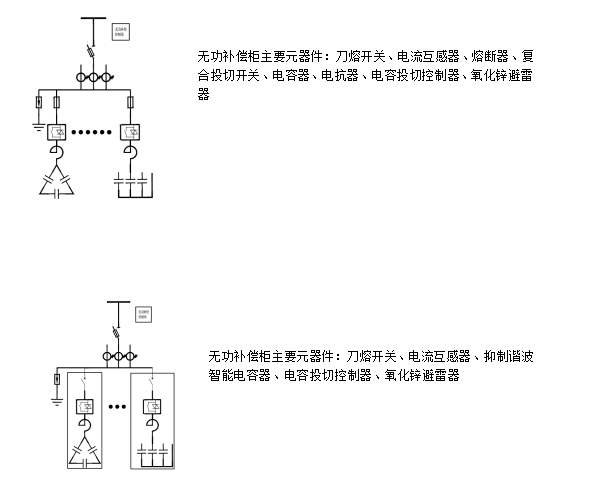

方案原理

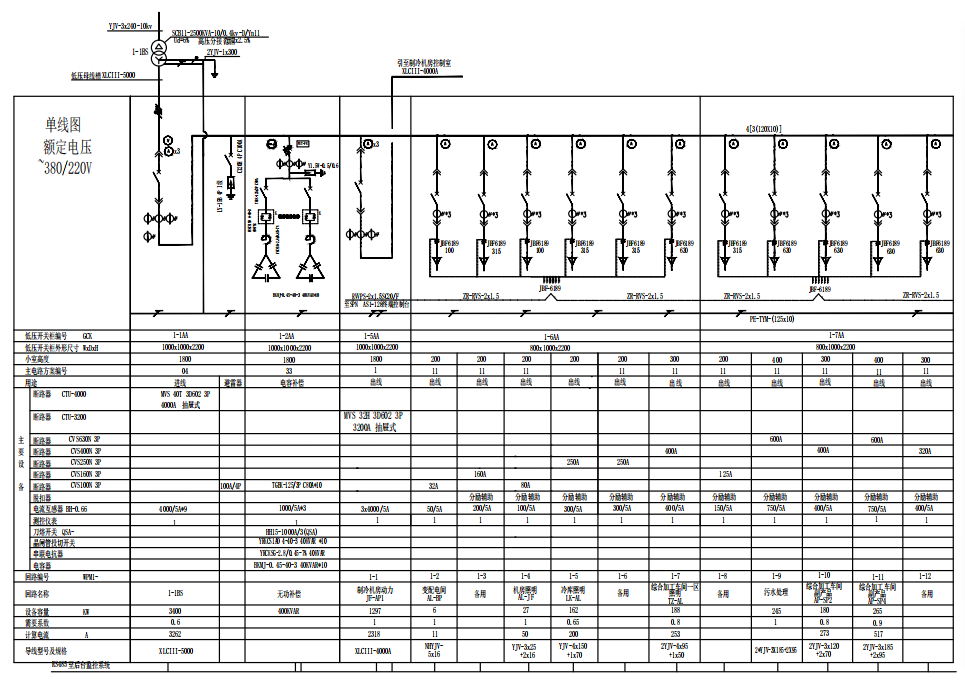

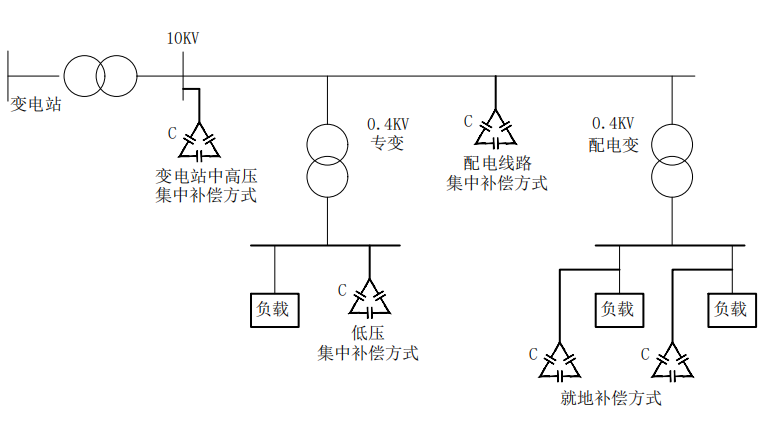

系统图
设计依据
该产品符合IEC60439-1:1992《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
该产品符合GB 7251.1-1997《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
GB3983.1-89 《低电压并联电容器》
技术参数
额定工作电压(Ue) |
AC400V |
额定电流(In) |
347.5A~51A |
额定绝缘电压(Ui) |
AC660V |
辅助电路绝缘电压Ui(V) |
AC500V |
频率(fn): |
50Hz |
电容器标称容量(Qc) |
410kvar~60kvar |
额定短时耐受电流(Icw) |
20kA/40kA |
额定冲击耐受电压Uimp(kV) |
主电路8kV,辅助电路 4kV |
过电压类别 |
Ⅳ类 |
补偿相数(方式) |
三相补偿和单相补偿相结合 |
动态响应时间 |
≤1s |
投切电容器的元件类型 |
复合开关投切 |
电气间隙 |
≥10mm |
爬电距离 |
≥14mm |
触电保护类别 |
Ⅰ类 |
污染等级 |
3级 |
户内型/户外型 |
户内型 |
外壳防护等级 |
IP30 |
应用环境
本产品工作场所海拔不超过2000米,环境温度-25℃~+40℃,相对湿度:日平均不大于95%,月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。
本产品户内使用运行,如果在特殊情况下户外使用,需加装保护外壳,并参考相关标准保证箱体外壳的防护等级。
本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件,如果实际使用环境不同于上述正常环境条件,由用户与制造厂协商解决。

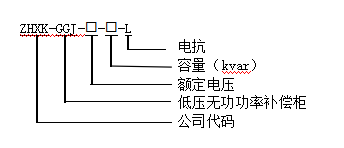

型号含义

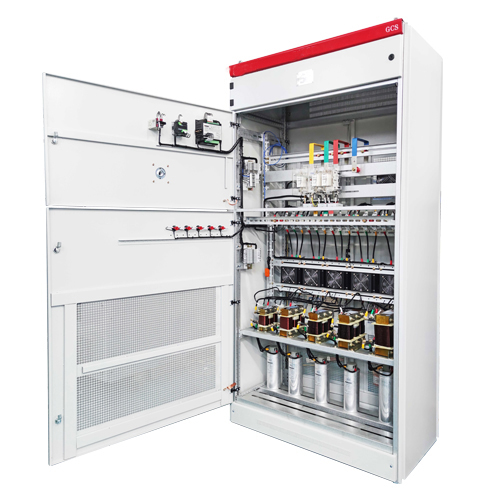

外观结构
选型参考
设计方案 |
变压器容量为400/800/1000KVA的三相补偿应用方案(串接7%电抗器) |
||||||||
一次接线图 |
|
补偿容量按变压器总容量的50%进行配置,若补偿容量不够则可以适当增加电容个数。 补偿容量配置时尽量配成梯形补偿方式,可提供补偿精度。 7%系列补偿组件主要应用于5、7次谐波超标,负荷相对稳定的住宅小区、城网、企业等行业的无功补偿,14%系列主要应用于3、5、7次谐波超标,负荷相对稳定的冶金铸造、机械加工、大型钢厂等行业的无功补偿。 补偿组件和抗谐波智能电容器皆可选用。 |
|||||||
变压器容量 |
400KVA |
800KVA |
1000KVAR |
||||||
补偿容量 |
200kvar |
400kvar |
500kvar |
||||||
名称 |
规格型号 |
数量 |
规格型号 |
数量 |
规格型号 |
数量 |
|||
刀熔开关 |
400A |
1 |
800A |
1 |
1000A |
1 |
|||
电流互感器 |
400/5 |
3 |
800/5 |
3 |
1000/5 |
3 |
|||
多功能表 |
|
1 |
|
1 |
|
1 |
|||
避雷器 |
Y1.5W-0.28/1.3 |
3 |
Y1.5W-0.28/1.3 |
3 |
Y1.5W-0.28/1.3 |
3 |
|||
回路主开关 |
100A |
4 |
100A |
4 |
100A |
4 |
|||
回路主开关 |
40A |
2 |
40A |
2 |
40A |
2 |
|||
补偿组件 |
ZHXK-LC480-40-3-P7 |
4 |
ZHXK-LC480-40-3-P7 |
8 |
ZHXK-LC480-50-3-P7 |
8 |
|||
补偿组件 |
ZHXK-LC480-20-3-P7 |
2 |
ZHXK-LC480-20-3-P7 |
4 |
ZHXK-LC480-20-3-P7 |
5 |
|||
智能晶闸管功率模块 |
ZHXK-TSC-380-40-3 |
4 |
ZHXK-TSC-380-40-3 |
8 |
ZHXK-TSC-380-50-3 |
8 |
|||
智能晶闸管功率模块 |
ZHXK-TSC-380-20-3 |
2 |
ZHXK-TSC-380-20-3 |
2 |
ZHXK-TSC-380-20-3 |
5 |
|||
无功补偿控制器 |
ZHXK-2000/D12W |
1 |
ZHXK-2000/D12W |
1 |
ZHXK-2000/D18W |
1 |
订货须知
电力系统图;平面布置图;设备排列图;
系统额定电压;
补偿容量;投切回路;回路容量;
外壳材质;
落地安装;
装置尺寸及颜色(标准配置RAL7035);
电缆进线一般为下进线;
负载性质;
特殊要求注明;
