产品概述
GGD(GF)系列光伏并网柜作为光伏电站的总出口存在于光伏系统中,是连接光伏电站和电网的配电装置,其主要作用是作为光伏发电系统与电网的分界点。对于低压并网的光伏电站,光伏并网柜中还可以加装计量、保护等功能器件。主要由防孤岛保护装置,并网开关、防雷器、温湿度控制器、电能计量装置和柜体附件等相关硬件组成。光伏并网柜主要用于110KV、35KV的集中式光伏并网接入系统和10KV、380V分布式光伏接入并网系统。
性能特点
容星涵盖范围广,可涵盖 2000A 以下用户并网需求
安装方便,外观美观大气
可选配检有压合闸、失压跳闸等功能,对光伏系统进行失压,欠压保护,及自动合闸功能:
可预留独立铅封计量室,光伏发电一目了然
可根据客户需求配用国内外知名品牌厂家元件可选配电能质量在线监测装置检测光伏发电系统的各电参量,并与后台联机通讯,实现智能化管理:
可选配防孤保护及逆功率保护功能
具有RS485通讯接口,使用ModBus-RTU通讯协议

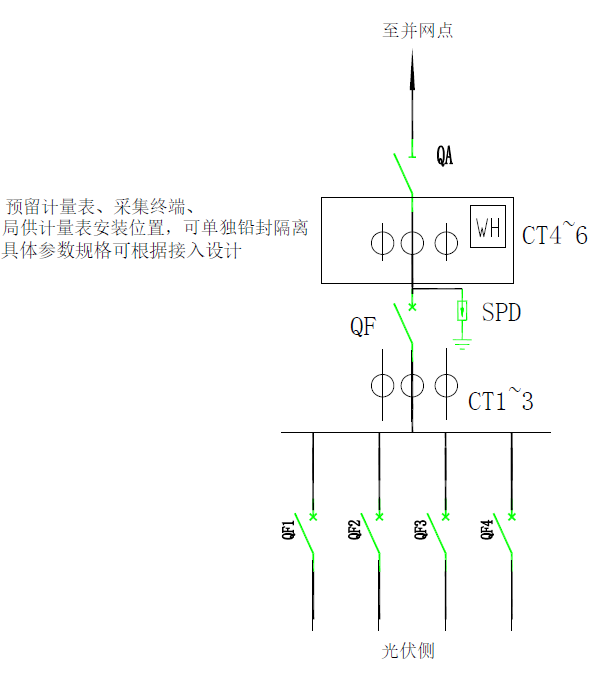

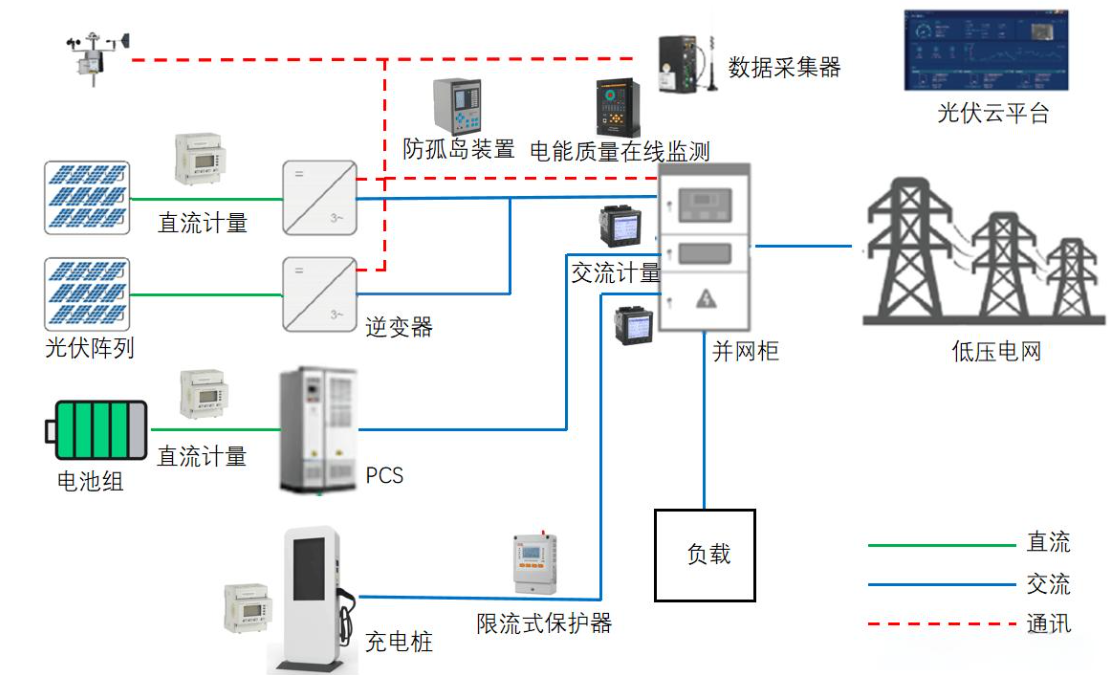

方案原理
设计依据
GB 7251.1-2013 《低压成套开关设备和控制设备第1 部分》
GB 7251.12-2013 《低压成套开关设备和控制设备第2 部分》
GB 4208-2008 《外壳防护等级》
GB 9466.1-1997 《低压成套开关设备基本实验方法》
GB/T19939-2005 《光伏系统并网技术要求》
技术参数
应用环境
本产品工作场所海拔不超过2000米,环境温度-25℃~+40℃,相对湿度:日平均不大于95%,月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。
本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件,如果实际使用环境不同于上述正常环境条件,由用户与制造厂协商解决。
型号含义

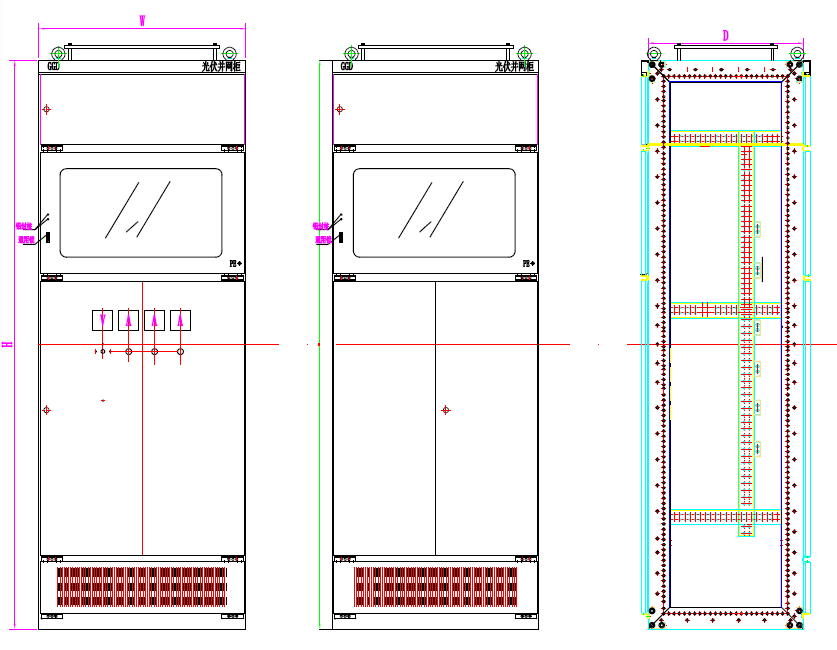

外观结构
选型参考
序号 |
柜体尺寸 |
并网功率 |
备注 |
||
W |
H |
D |
|||
1 |
600 |
2200 |
600 |
200KW |
预留局供表位 |
2 |
800 |
2200 |
600 |
400KW |
|
3 |
800 |
2200 |
800 |
600KW |
|
4 |
800 |
2200 |
1000 |
800KW |
|
5 |
800 |
2200 |
1000 |
1000KW |
订货须知
电力系统图;
系统电压等级;
并网容量;
极相(单相/三相);
计量舱;
防孤岛;
外壳材质(冷轧钢板/不锈钢板)
使用环境(户内/户外)
负载性质;
特殊要求注明;
