产品概述
GGD系列低压配电柜是根据能源部主管上级,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分段能力高,动热稳定性好、电气方案灵活,组合方便、系列型、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。产品广泛适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统,作为动力,照明及配电设备的电能转换、分配与控制之用。
性能特点
固定结构:通常采用固定式结构,安装在室内的配电室内。框架式柜体与柜门之间通过密封处理,配有隔板和护板增加安全防护等级;
装机容量:适用于大电流的配电需求,安装梁或安装板均采用冷轧钢板或者镀镁铝锌板制成,具有良好的机械强度和防护性能,满足用户大容量装机需求;
安全保护:内置过载、短路和漏电保护功能,出现系统故障能够及时切断电路,防止电气事故和设备损坏。
标识清晰:位置固定,配置功能独特,配电柜内部的线路和设备具有清晰的标识,以便于操作和维护人员识别。
操作简便:配有手动或自动操作机构,便于电路的接通和断开。设计用于线路不频繁转换之用,满足正常操作条件下的需求,便于用户进行电路的开合操作。
易于维护:结构设计便于维护和检修。标准化生产制造,确保产品的质量和可靠性。便于维护和检修,提高设备的运行效率和使用寿命。
空间环保:适用于多种环境,不受场地限制。设计时考虑了空间利用率和环保因素,占地少,对环境的影响小。

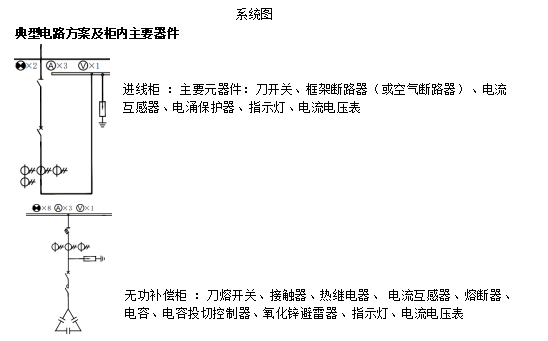

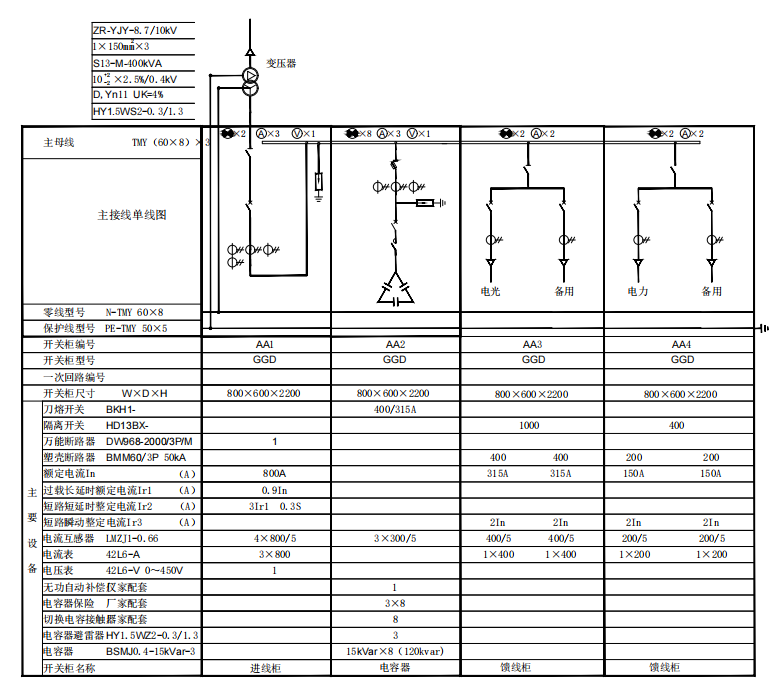

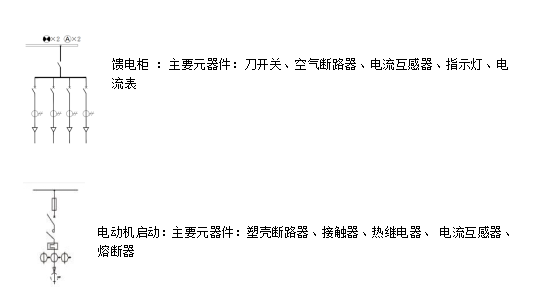

方案原理
设计依据
该产品符合IEC60439-1:1992《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
该产品符合GB 7251.1-1997《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
技术参数
额定工作电压(Ue) |
380V |
成套设备的额定电流(InA) |
4000A~100A |
额定绝缘电压(Ui) |
660V |
辅助电路绝缘电压Ui(V) |
AC500V |
频率(fn): |
50Hz |
主母线的额定电流(InA) |
4000A~100A |
主母线的额定短时耐受电流(Icw) |
10kA<Icw≤30kA |
额定冲击耐受电压Uimp(kV): |
主电路8kV,辅助电路 4kV |
过电压类别 |
Ⅳ类 |
电气间隙 |
≥10mm |
爬电距离 |
≥12.5mm |
触电保护类别 |
Ⅰ类 |
污染等级 |
3级 |
户内型/户外型 |
户内型 |
外壳防护等级 |
IP30 |
应用环境
本产品工作场所海拔不超过2000米,环境温度-25℃~+40℃,相对湿度:日平均不大于95%,月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。
本产品户内使用运行,如果在特殊情况下户外使用,需加装保护外壳,并参考相关标准保证箱体外壳的防护等级。
本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件,如果实际使用环境不同于上述正常环境条件,由用户与制造厂协商解决。

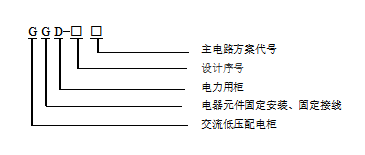

型号含义

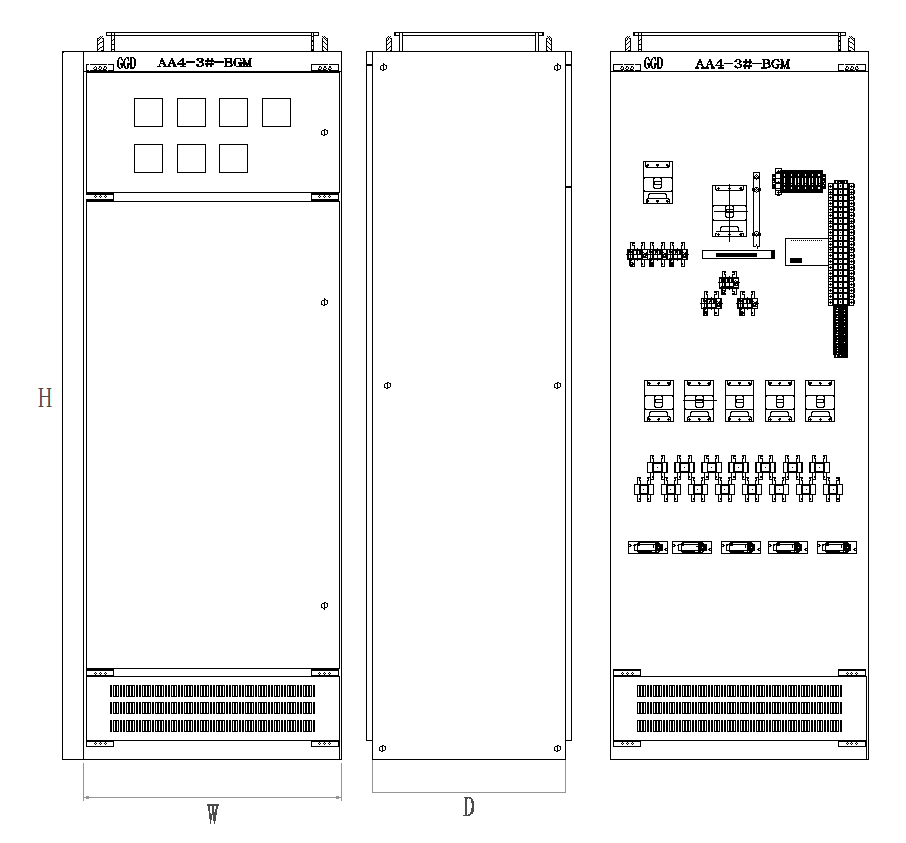

外观结构
选型参考
GGD常规尺寸表(mm) |
||
柜体尺寸 |
||
W |
H |
D |
600 |
2200 |
600 |
800 |
2200 |
600 |
1000 |
2200 |
600 |
600 |
2200 |
800 |
800 |
2200 |
800 |
1000 |
2200 |
800 |
可根据方案不同相应变化 |
订货须知
电力系统图;
辅助电路电气原理图;
组合顺序图;
平面布置图;
计量单元;
外壳材质(冷轧钢板/2.0门板1.5箱体)
颜色(标准RAL7035)
使用环境(户内)
落地安装;
负载性质;
特殊要求注明;
