产品概述
XL系列低压动力柜简称箱立柜,安装方式落地式,主要应用于低压0.4KV及以下的电力系统,适用于交流50~60HZ,一般由负荷隔离开关、塑壳断路器、双电源自动转换开关、微型断路器、漏电断路器、浪涌保护器等主元器件及接触器、热继电器、中间继电器、按钮、指示灯等二次元件配合壳体、导体等核心部分组成,主要作用是根据实际使用需求进行电能分配的电气设备,具有电能分配、线路控制、过载保护、短路保护,以及线路切换等功能,并确保这些电力供应的安全、可靠和高效,广泛应用于石油、化工、市政、路桥、公建、住宅等配电系统中。
性能特点
保护功能:具备过载保护和短路保护功能,出现系统故障能够及时切断电路,防止电气事故和设备损坏。
操作便利:设计用于线路不频繁转换之用,满足正常操作条件下的需求,便于用户进行电路的开合操作。
安全性能:箱体与箱门之间通过密封处理增加安全防护等级,能够直观显示电路的导通状态,确保操作人员的安全。
机械防护:通常由箱体、箱门、配电盘、支架等结构组成,冷轧钢板或者镀镁铝锌板制成,具有良好的机械强度和防护性能。
模块设计:可以根据不同的使用需求和功能要求,进行模块化设计和定制。结构设计合理,具有特殊的技术性能;
安装维护:标准化生产制造,确保产品的质量和可靠性。便于维护和检修,提高设备的运行效率和使用寿命。
空间环保:适用于多种环境,不受场地限制。设计时考虑了空间利用率和环保因素,占地少,对环境的影响小。
标识清晰:位置固定,配置功能独特,配电箱内部的线路和设备具有清晰的标识,以便于操作和维护人员识别。
方案原理
典型电路及柜内主要元件

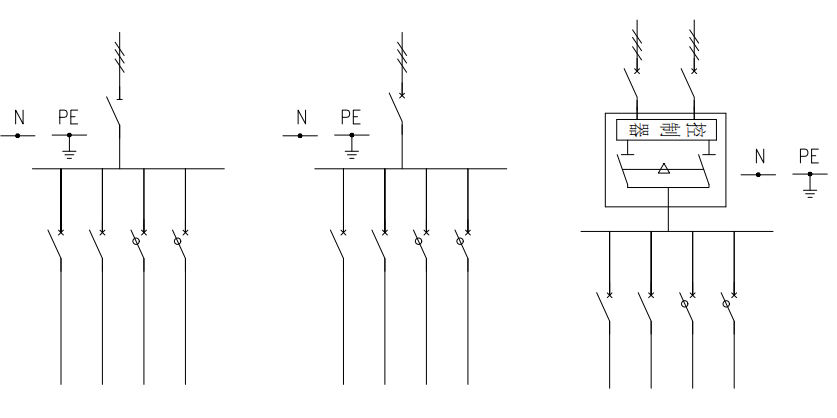

主要元器件:隔离开关、塑壳断路器、微型断路器、双电源转换开关

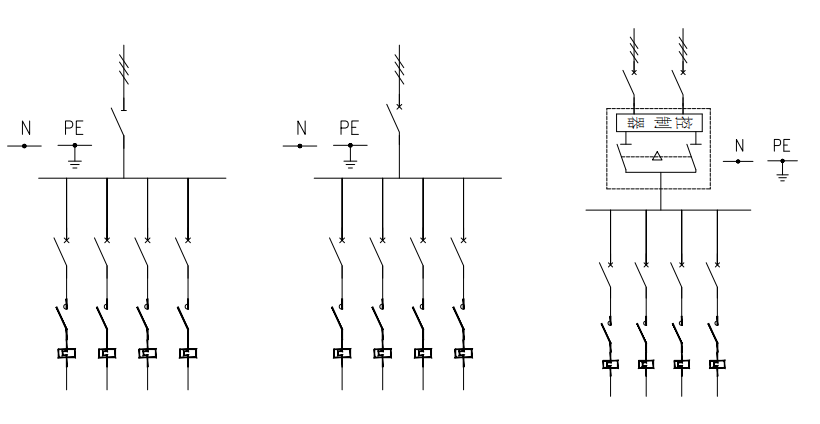

主要元器件:隔离开关、塑壳断路器、微型断路器、双电源转换开关、接触器、热继电器

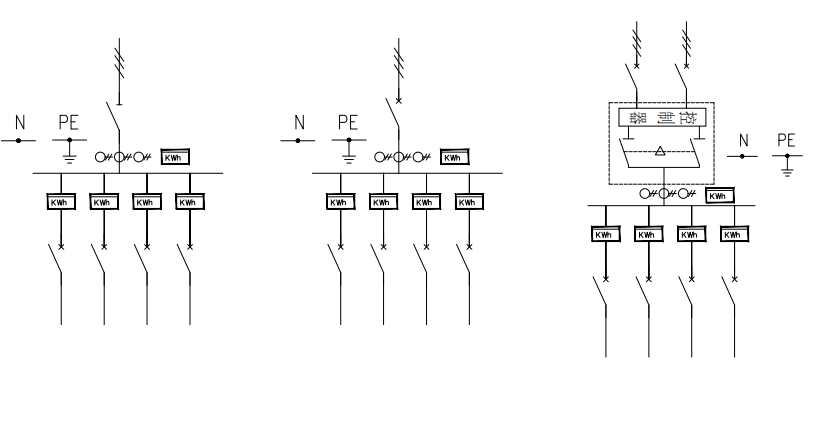

主要元器件:隔离开关、塑壳断路器、微型断路器、双电源转换开关、互感器、计量表
设计依据
该产品符合IEC60439-1:1992《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
该产品符合GB 7251.1-1997《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
技术参数
额定工作电压(Ue) |
AC380V |
成套设备的额定电流(InA) |
630A~10A |
额定频率fn(Hz) |
50Hz |
额定绝缘电压Ui(V) |
AC660V |
辅助电路绝缘电压Ui(V) |
AC500V |
主母线的额定电流(InA) |
630A~10A |
主母线的额定短时耐受电流(Icw) |
4kA<Icw≤10kA |
额定冲击耐受电压Uimp(kV) |
主回路8kV;辅助回路 4kV |
电气间隙 |
≥10mm |
爬电距离 |
≥12.5mm |
过电压类别 |
Ⅳ类 |
触电保护类别 |
I类 |
污染等级 |
3级 |
外壳防护等级 |
IP30 (特殊要求可订制) |
户内型/户外型 |
户内型 |
应用环境
本产品工作场所海拔不超过2000米,环境温度-25℃~+40℃,相对湿度:日平均不大于95%,月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。
本产品户内使用运行,如果在特殊情况下户外使用,需更换柜体外壳,并参考相关标准保证箱体外壳的防护等级。
本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件,如果实际使用环境不同于上述正常环境条件,由用户与制造厂协商解决。

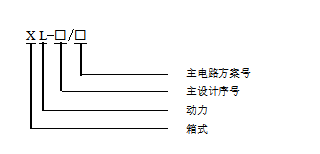

型号含义

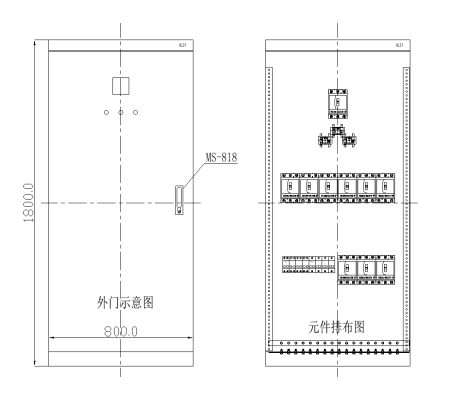

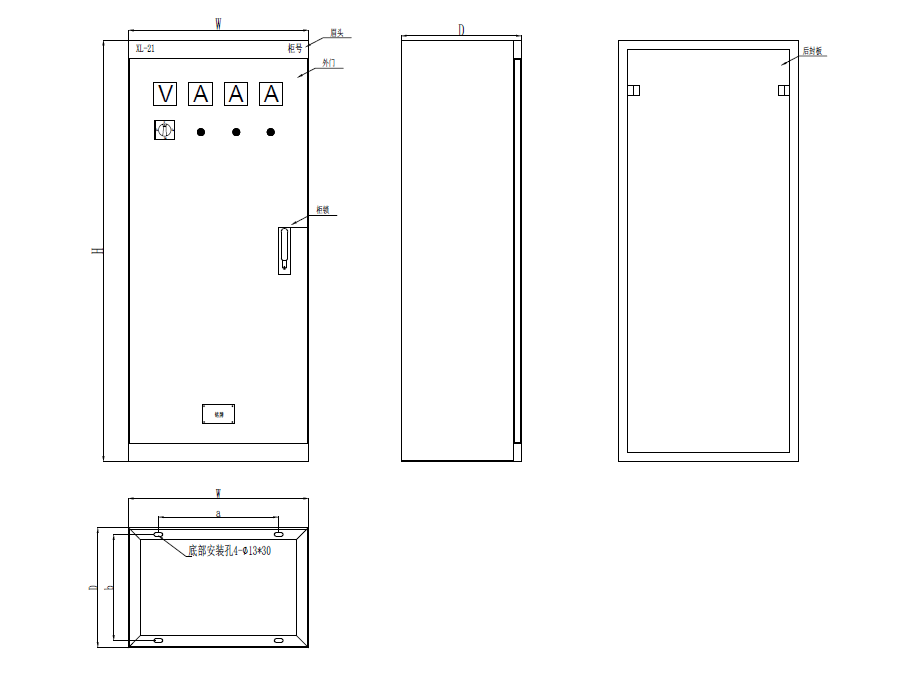

外观结构
选型参考
配电柜XL常规尺寸表(mm) |
|||||
箱体尺寸 |
安装孔孔距 |
安装孔 |
|||
W |
H |
D |
a |
b |
孔径 |
600 |
1500 1600 1700 1800 1500 1600 1700 1800 1600 1700 1800 |
400 400 400 400 400 400 400 400 400 400 400 |
W-200 |
D-50 |
Φ13*30 |
700 |
|||||
700 |
|||||
700 |
|||||
700 |
|||||
800 |
|||||
800 |
|||||
800 |
|||||
可根据方案不同相应变化 |
订货须知
系统原理图;
系统电压等级;
额定功率;
计量单元;
外壳材质(冷轧钢板/不锈钢板)
颜色(标准RAL7035)
使用环境(户内/户外)
落地式安装;
进出线方式;
负载性质;
特殊要求注明;
