光伏并网箱
产品概述
PXTF(GF)系列光伏并网箱主要用于分布式光伏电站项目的并网保护，适用于太阳能光伏并网发电系统，作用于光伏逆变器与升压变压器或者负载之间的电能转换、分配与控制之间，并网箱是户用光伏电站的必须配置，一般接在家用光伏逆变器出线端，对整个线路进行过欠压、过流、短路、漏电保护，同时内置计量电表对光伏并网电能进行计量。主要起到线路电气保护，电能计量以及过欠压保护三大作用，保障电网安全稳定运行的需要，产品结构设计灵巧，安装维护方便的并网接口设备。
性能特点
故障保护：当检测到系统出现过流、过压、短路等情况时，保护装置迅速向并网开关发出命令，让其跳闸迅速切除故障电路。
重复合闸：可选配检有压合闸、失压跳闸等功能，对光伏系统进行失压，欠压保护，及故障排除后自动合闸功能；
布局合理：功能区分清晰，电表位置有透明窗口方便观察防护等级高，能有效的防尘、防水及防止飞虫等异物进入箱体造成隐患；
智能控制：使用智能并网断路器提供电网、电压异常保护，当电网恢复正常后自动恢复供电，提高发电的可靠性。
结构布局：采用集成化设计理念，提供并网保护功能及预留电表安装位置。箱门需要专业钥匙开启，实现专业管理，也能防止窃电行为。
安装维护：采用壁挂式结构、体积小巧、安装方便，室内户外均可安装，支持485抄表方式由电力计算部门提供的计量表；

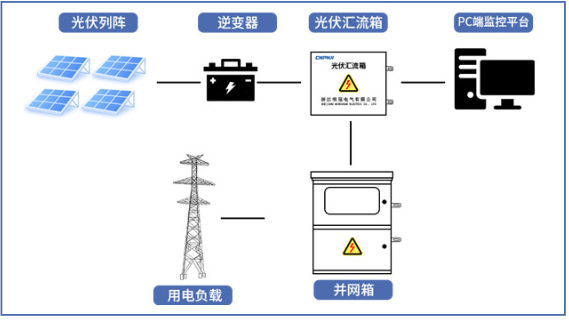

方案原理
设计依据
该产品符合IEC60439-1:1992《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
该产品符合GB 7251.1-1997《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
技术参数
|
额定工作电压Ue(V) |
AC220V |
|
成套设备的额定电流(InA) |
系统容量6KW 以下时，I≤32；系统容量大于等于 6KW且小于 7KW时,I≤40 ；系统容量大于等于7KW 时，I≤50 |
|
最大短路电流(kA) |
6kA |
|
输入极数 |
IP+NA |
|
额定输出电压:(V) |
AC220V |
|
额定频率(Hz) |
50 |
|
IP 等级 |
IP54，开门 IP20 |
|
防雷等级 |
C级防雷 |
|
安装方式 |
挂墙/支架安装 |
|
箱体材质 |
热镀锌钢板喷塑或不锈钢 |
应用环境
本产品工作场所海拔不超过2000米，环境温度-25℃~+40℃，相对湿度：日平均不大于95%，月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件，如果实际使用环境不同于上述正常环境条件，由用户与制造厂协商解决。

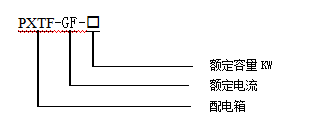

型号含义

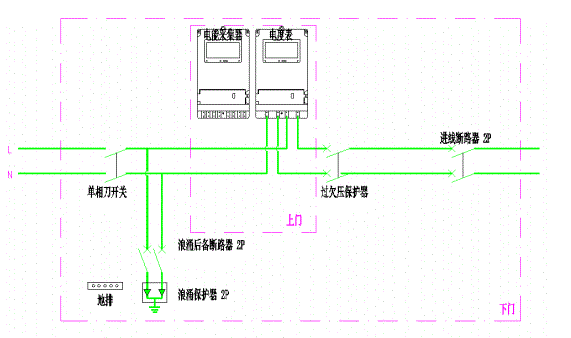

外观结构
标准选型
|
型号规格 |
长（mm） |
高（mm） |
宽（mm） |
|
W |
H |
D |
|
|
10~20KW |
450 |
500 |
200 |
|
35-50KW |
500 |
700 |
200 |
订货须知
电力系统图；
系统电压等级；
并网容量；
极相（单相/三相）；
电表位（是/否预留）
外壳材质（冷轧钢板/不锈钢板）
使用环境（户内/户外）
负载性质；
特殊要求注明；
