产品概述
LDX系列建筑工地临时用电配电箱(一级总箱),是指在建筑施工现场或户外临时用电场合中使用的临时配电设备,主要用于0.4KV建筑用临时总电源系统,由具有明显可见分断点,能同时切断电源所有极的隔离开关、塑壳断路器、漏电断路器等主元件及结构壳体、导线、PE接地排、N零线排、计量元件等组成。用途主要是为了满足建筑工地在施工过程中对电力的临时需求,其主要作用是对施工过程中二级分配箱提供总电源,并确保这些电力供应的安全、可靠和高效。广泛应用于石油、化工、市政、路桥、公建、住宅等建设工程临时用电系统中。
性能特点
安全可靠:符合国家或地区对临时电的安全标准规范,具备相关的保护功能,如漏电保护、过载保护、短路保护等功能;
计量功能:能够根据不同的临时用电需求,如照明、动力等设备提供相应的电源,同时可以选配加装计量表,方便统计用电量;
外观结构:临电设备是为施工临时用电需求设计,外观满足户内、户外通用的同时,结构满足在工程完成后拆除或重新安置。
布局合理:通常按照规范的逻辑标准进行设计布局和生产制造,确保在相同、不同的工程中产品的兼容性和互换性;
标识清晰:设备有清晰的安全标识,上下路由及导体线路简明,关键部位均有安全防护措施防止触电事故,便于操作和维护人员识别;
可移动性:可移动的设计,鉴于工程临时用电的特殊性,用电场所的不确定性,便于在不同的施工现场或工作区域中快速部署。
安装维护:便于电缆安装和设备维护,便于用电过程中设备检查和修理,以减少故障停机时间的成本损失;

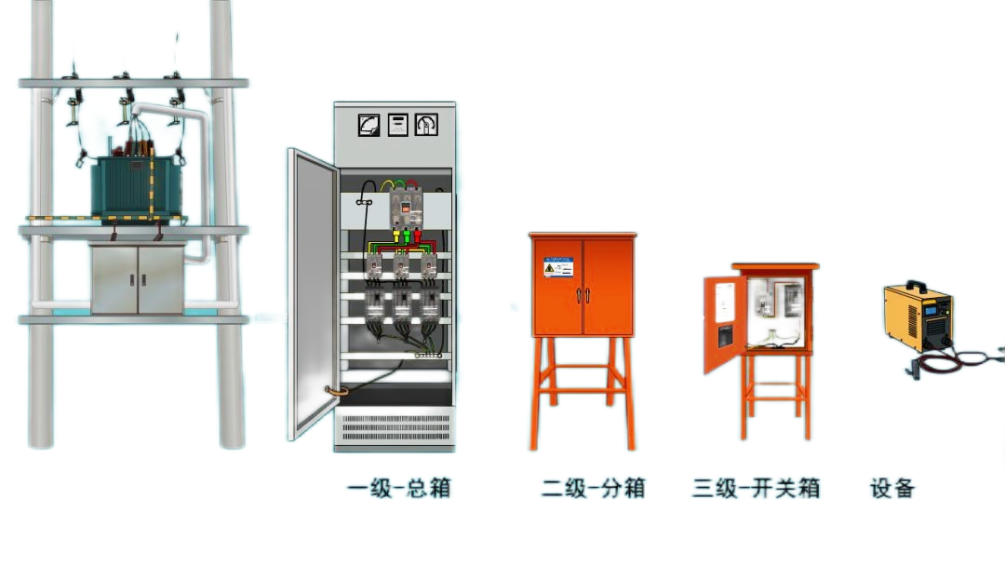

方案原理
设计依据
JGJ46-2005《施工现场临时用电安全技术规范》
JGJ59-99《建筑施工安全检查标准》
GB7251.1-2005、GB7251.4-2006《低压成套开关设备和控制设备
技术参数
额定电压 |
220V~380V |
额定频率 |
50/60Hz |
额定绝缘电压 |
500V |
额定电流 |
10~225A |
防护等级 |
IP20、IP40、IP43、IP54、IP65 满足不同场所的需要 |
相对湿度 |
≤95% |
应用环境
本产品工作场所海拔不超过2000米,环境温度-25℃~+40℃,相对湿度:日平均不大于95%,月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。
本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件,如果实际使用环境不同于上述正常环境条件,由用户与制造厂协商解决。
型号定义

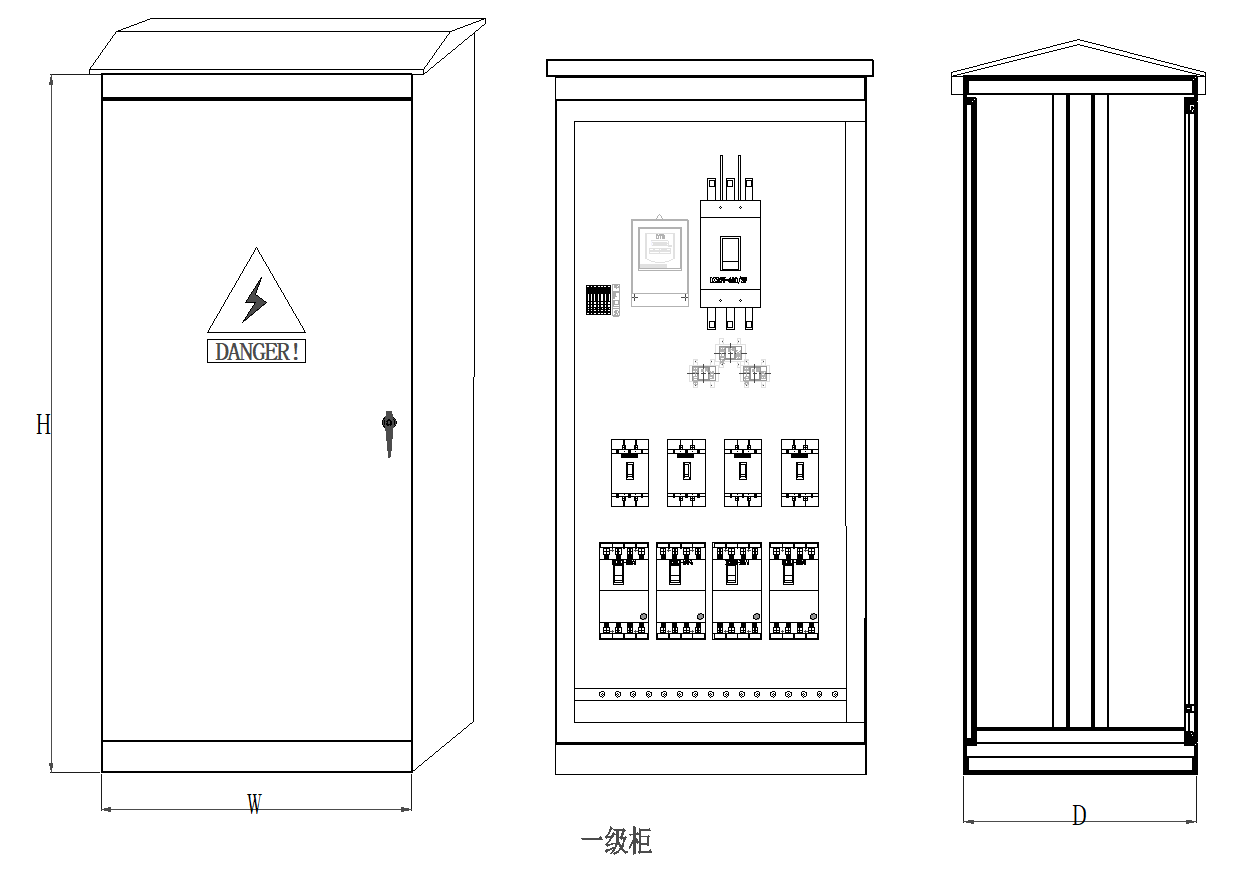

外观结构
选型参考
名称 |
W(mm) |
H(mm) |
D(mm) |
板厚(mm) |
一级柜 |
600 |
1000 |
400 |
1.2/1.5 |
600 |
1200 |
400 |
1.2/1.5 |
|
600 |
1400 |
400 |
1.2/1.5 |
|
600 |
1600 |
400 |
1.2/1.5 |
|
700 |
1700 |
400 |
1.2/1.5 |
|
800 |
1800 |
400 |
1.2/1.5 |
|
800 |
1800 |
600 |
1.2/1.5 |
|
800 |
2000 |
400 |
1.2/1.5 |
|
800 |
2000 |
600 |
1.2/1.5 |
|
1000 |
2000 |
400 |
1.2/1.5 |
|
1000 |
2000 |
600 |
1.2/1.5 |
订货须知
系统原理图;
系统电压等级;
额定功率;
计量单元;
外壳材质(冷轧钢板/2.0门板1.5箱体)
颜色(橘黄色/橘红色)
使用环境(户内外通用)
落地安装;
负载性质;
特殊要求注明;
