产品概述

ZHXK-CKSC系列高压串联电抗器主要用于10kV电力系统中，纯干式结构，采用优质硅钢片、高强度电磁漆包导线绕制，长时间烘烤干燥通过环氧树脂填充绝缘，抽真空高温固化成型，高压串联电抗器作为高压无功功率补偿设备核心元件重要的组成部分，与高压电容器组相串联，能够有效的抑制和吸收高次谐波，限制合闸涌流及操作过电压，有效保护电容器组，改善系统的电压波形，提高电网功率因数，产品广泛应用在电力传输、配电、工业、新能源等领域。

性能特点

温升噪音；铁芯采用优质低损耗冷轧取向硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行时低温升低噪声的性能。

机械强度；环氧浇注而成的线圈绕组，内外敷设环氧玻璃网格布作增强，该线圈不但绝缘性能好，而且机械强度好，能耐受大电流冲击和冷热冲击而不裂开。

运行稳定；采用F级环氧浇注体系在真空状态下进行浇注，线圈不吸水、局部放电量低，使其可在相对恶劣环境条件下安全可靠运行。

温升散热；高压串联电抗器线圈绕组与铁芯之间设计数个散热风道，使其线圈和铁芯的温度相互不产生叠加，隔离并通过风道迅速排出。

震动保护；线圈上下端部与下铁厄采用环氧垫块和硅橡胶防震垫，可以使高压串联电抗器在运行时有效减小了线圈运行时的震动。

体积结构；高压串联电抗器三相铁芯成黄金分割比例，结构合理，占地体积小，维护更换方便，顶部装有吊环，便于柜内安装及现场施工。

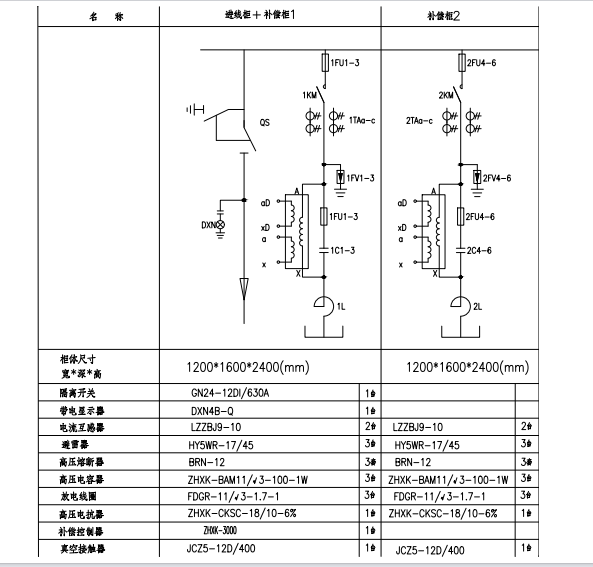

方案原理

设计依据

IEC289-88《电抗器》

GB10229-88《电抗器》

JB5346-98《电抗器》

DL462-92《高压并联电容器用串联电抗器订货技术条件》

技术参数

系统电压

6kV/10kV/11kV

电抗率

1%、5%、6%、7%、12%、14%

绝缘等级

F级

实验耐压

42000V

电抗器噪音

≤45dB

过载能力

≤1.35倍下连续运行

三相不平衡

≤±3%

电感值

≤±3%

应用环境

海拔高度不超过2000米。

运行环境温度-25℃~+45℃，相对湿度不超过90%。

周围无有害气体，无易燃易爆物品。

周围环境应有良好的通风条件。

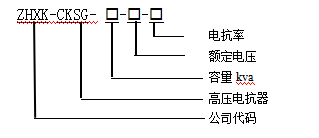

型号含义

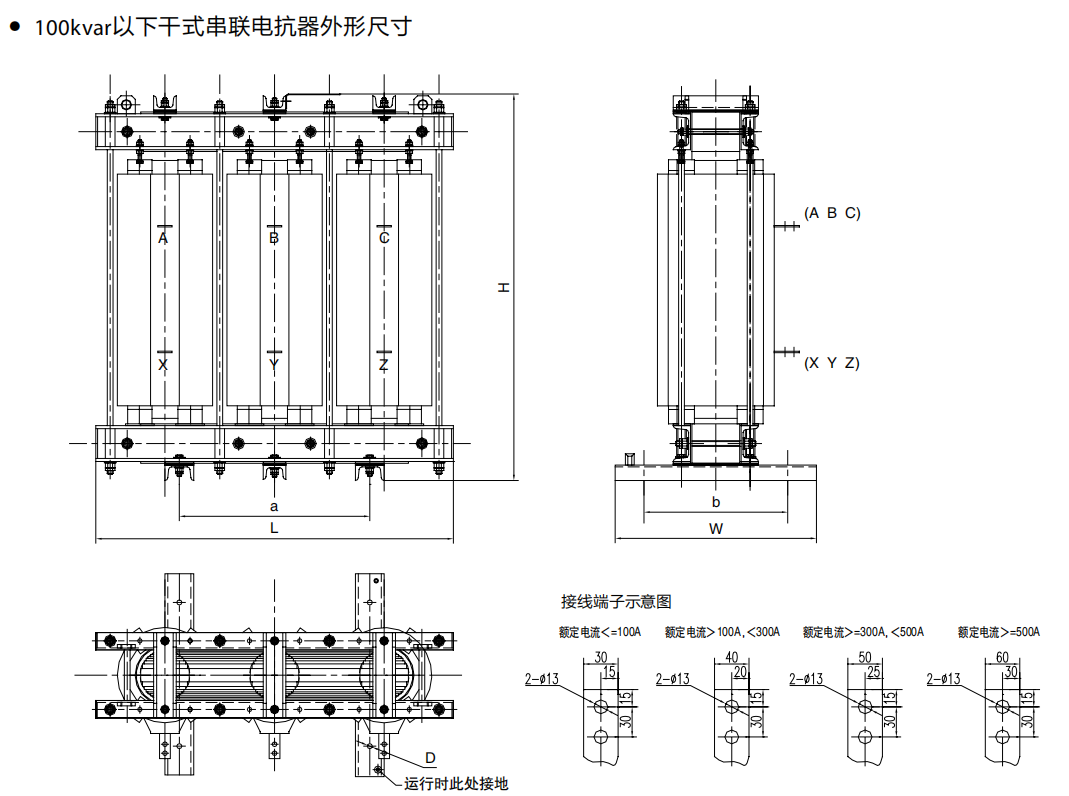

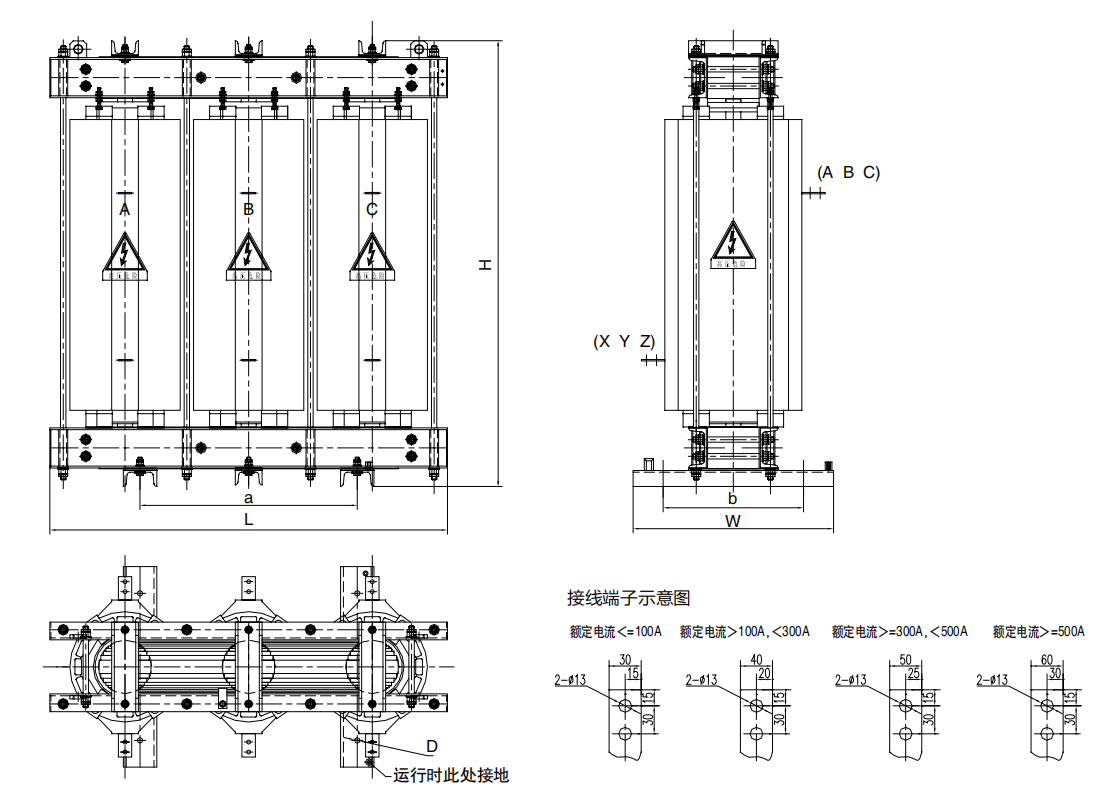

外观结构

选型参数

型号	并联电容器容量	电容器电压（kV）	额定电抗率（%）	额定电抗(Ω)	额定电流（A）	额定容量（kvar）	额定损耗	外形尺寸（mm）						重量（kg）
型号	并联电容器容量	电容器电压（kV）	额定电抗率（%）	额定电抗(Ω)	额定电流（A）	额定容量（kvar）	额定损耗	L	W	H	a	b	D	重量（kg）
ZHXK-CKSC-5/10-5%	100	11√3	5	61.07	5.2	5	124	730	450	645	400	350	12	95
ZHXK-CKSC-6/10-6%		11√3	6	73.28	5.2	6	163	730	450	695	400	350	12	105
ZHXK-CKSC-12/10-12%		12√3	12	173.2	4.8	12	273	790	450	795	430	350	14	160
ZHXK-CKSC-10/10-5%	200	11√3	5	30.24	10.5	10	239	790	450	635	430	350	12	125
ZHXK-CKSC-12/10-6%		11√3	6	36.29	10.5	12	275	790	450	700	430	350	12	140
ZHXK-CKSC-24/10-6%		12√3	12	86.6	9.6	24	479	835	500	795	460	400	12	215
ZHXK-CKSC-15/10-5%	300	11√3	5	20.23	15.7	15	305	805	450	680	440	350	12	145
ZHXK-CKSC-18/10-6%		11√3	6	24.27	15.7	18	373	820	450	700	50	350	12	165
ZHXK-CKSC-36/10-12%		12√3	12	57.74	14.4	36	647	865	500	860	480	400	12	270
ZHXK-CKSC-20/10-5%	400	11√3	5	15.12	21	20	417	820	450	760	450	350	12	185
ZHXK-CKSC-24/10-6%		11√3	6	18.15	21	24	478	835	500	750	460	400	12	200
ZHXK-CKSC-48/10-12%		12√3	12	43.3	19.2	48	793	910	500	885	500	400	14	330
ZHXK-CKSC-25/10-5%	500	11√3	5	12.12	26.2	25	483	835	500	805	460	400	12	215
ZHXK-CKSC-30/10-6%		11√3	6	14.54	26.2	30	557	850	500	790	470	400	12	230
ZHXK-CKSC-60/10-12%		12√3	12	34.5	24.1	60	947	955	500	925	530	400	14	390
ZHXK-CKSC-30/10-5%	600	11√3	5	10.08	31.5	30	552	850	500	800	470	400	12	230
ZHXK-CKSC-36/10-6%		11√3	6	12.1	31.5	36	647	880	500	785	480	400	12	255
ZHXK-CKSC-72/10-12%		12√3	12	28.77	28.9	72	1080	970	500	945	530	400	14	430
ZHXK-CKSC-35/10-5%		11√3	5	8.65	36.7	35	623	850	500	850	470	400	12	250
ZHXK-CKSC-42/10-6%	700	11√3	6	10.38	36.7	42	723	910	500	820	500	400	14	300
ZHXK-CKSC-84/10-12%	700	12√3	12	24.67	33.7	84	1215	985	500	995	540	400	14	485
ZHXK-CKSC-40/10-5%	800	11√3	5	7.56	42	40	693	895	500	830	490	400	12	280
ZHXK-CKSC-48/10-6%		11√3	6	9.07	42	48	798	910	500	865	500	400	14	320
ZHXK-CKSC-96/10-12%		12√3	12	21.59	38.5	96	1345	1000	500	1020	550	400	14	525
ZHXK-CKSC-45/10-5%	900	11√3	5	6.73	47.2	45	752	910	500	830	500	400	14	305
ZHXK-CKSC-54/10-6%		11√3	6	8.07	47.2	54	879	955	500	855	530	400	14	355
ZHXK-CKSC-108/10-12%		12√3	12	19.2	43.3	108	1467	1000	500	1060	550	400	14	545
ZHXK-CKSC-50/10-5%	1000	11√3	5	6.05	52.5	50	823	910	500	875	500	400	14	325
ZHXK-CKSC-60/10-6%		11√3	6	7.26	52.5	60	947	955	500	900	530	400	14	380
ZHXK-CKSC-120/10-12%		12√3	12	17.28	48.1	120	1583	1015	500	1075	560	400	14	600
ZHXK-CKSC-60/10-5%	1200	11√3	5	5.04	63	60	737	950	500	960	520	400	14	350
ZHXK-CKSC-72/10-6%		11√3	6	6.05	63	72	868	1080	500	960	560	400	14	380
ZHXK-CKSC-144/10-12%		12√3	12	14.37	57.8	144	1435	1110	500	1165	600	400	16	630
ZHXK-CKSC-75/10-5%	1500	11√3	5	4.03	78.7	75	889	1080	500	985	560	400	14	420
ZHXK-CKSC-90/10-6%		11√3	6	4.84	78.8	90	1075	1080	500	1090	560	400	14	480
ZHXK-CKSC-180/10-12%		12√3	12	11.51	72.2	180	1587	1140	500	1190	620	400	16	830
ZHXK-CKSC-90/10-5%	1800	11√3	5	3.36	94.5	90	1012	1080	500	1095	560	400	16	470
ZHXK-CKSC-108/10-6%		11√3	6	4.03	94.5	108	1189	1080	500	1100	580	400	16	570
ZHXK-CKSC-216/10-12%		12√3	12	9.6	86.6	216	2026	1200	550	1230	660	450	16	1105
ZHXK-CKSC-120/10-5%	2400	11√3	5	2.52	126	120	1305	1110	500	1055	600	400	16	640
ZHXK-CKSC-144/10-6%		11√3	6	3.02	126	144	1435	1110	500	1120	600	400	16	695
ZHXK-CKSC-288/10-12%		12√3	12	7.2	115.5	288	2487	1230	600	1275	700	500	16	1350
ZHXK-CKSC-135/10-5%	2700	11√3	5	2.24	141.7	135	1394	1110	600	1170	600	500	16	680
ZHXK-CKSC-162/10-6%		11√3	6	2.69	141.7	162	1580	1110	500	1180	620	400	16	795
ZHXK-CKSC-324/10-12%		12√3	12	6.39	130	324	2570	1260	600	1385	700	500	16	1435
ZHXK-CKSC-150/10-5%	3000	11√3	5	2.02	157.5	150	1478	1120	500	1215	600	400	16	725
ZHXK-CKSC-180/10-6%		11√3	6	2.42	157.5	180	1614	1140	500	1160	620	400	16	820
ZHXK-CKSC-360/10-12%		12√3	12	5.75	144.4	360	2745	1260	600	1380	700	500	16	1510
ZHXK-CKSC-165/10-5%	3300	11√3	5	1.83	173.2	165	1585	1140	500	1175	620	400	16	800
ZHXK-CKSC-198/10-6%		11√3	6	2.2	173.2	198	1880	1140	500	1205	620	400	16	915
ZHXK-CKSC-396/10-12%		12√3	12	5.23	158.8	396	3194	1300	650	1340	750	550	16	1750
ZHXK-CKSC-180/10-5%	3600	11√3	5	1.68	189	180	1745	1140	500	1170	620	400	16	880
ZHXK-CKSC-216/10-6%		11√3	6	2.02	189	216	2004	1200	500	1250	660	400	16	1050
ZHXK-CKSC-432/10-12%		12√3	12	4.8	173.3	432	3575	1330	650	1375	750	550	18	1870
ZHXK-CKSC-200/10-5%	4000	11√3	5	1.51	210	200	1885	1140	500	1190	620	400	16	875
ZHXK-CKSC-240/10-6%		11√3	6	1.81	210	240	2175	1200	550	1260	660	450	16	1090
ZHXK-CKSC-480/10-12%		12√3	12	4.32	192.5	480	3690	1330	650	1495	750	550	18	2050
ZHXK-CKSC-210/10-5%	4200	11√3	5	1.45	219.7	210	1995	1200	550	1235	660	450	16	1030
ZHXK-CKSC-252/10-6%		11√3	6	1.74	220.5	252	2105	1200	550	1235	660	450	16	1220
ZHXK-CKSC-504/10-12%		12√3	12	4.11	202.2	504	3915	1350	650	1420	780	550	18	2215
ZHXK-CKSC-225/10-5%	4500	11√3	5	1.35	236.2	225	2105	1200	500	1240	660	400	16	1075
ZHXK-CKSC-270/10-6%		11√3	6	1.61	236.2	270	2325	1260	600	1290	700	500	16	1370
ZHXK-CKSC-540/10-12%		12√3	12	3.84	216.2	540	3934	1380	600	1510	780	500	18	2215
ZHXK-CKSC-240/10-5%	4800	11√3	5	1.26	252	240	2145	1200	500	1305	660	400	16	1125
ZHXK-CKSC-288/10-6%		11√3	6	1.51	252	288	2390	1260	600	1280	700	500	16	1405
ZHXK-CKSC-576/10-12%		12√3	12	3.6	231	576	4218	1380	600	1570	780	500	18	2400
ZHXK-CKSC-250/10-5%	5000	11√3	5	1.21	262	250	2090	1200	500	1310	660	400	16	1150
ZHXK-CKSC-300/10-6%		11√3	6	1.45	262	300	2420	1260	600	1380	700	500	16	1445
ZHXK-CKSC-600/10-12%		12√3	12	3.45	240.7	600	4415	1460	650	1520	830	550	18	2755
ZHXK-CKSC-270/10-5%	5400	11√3	5	1.12	283.5	270	2382	1200	500	1330	700	400	16	1795
ZHXK-CKSC-324/10-6%		11√3	6	1.34	283.5	324	2690	1260	600	1360	700	500	16	1485
ZHXK-CKSC-648/10-12%		12√3	12	3.2	259.9	648	4715	1490	650	1560	830	550	18	2875
ZHXK-CKSC-300/10-5%	6000	11√3	5	1.01	315	300	2434	1260	600	1320	700	500	16	1455
ZHXK-CKSC-360/10-6%		11√3	6	1.21	315	360	2725	1260	600	1460	700	500	16	1590
ZHXK-CKSC-720/10-12%		12√3	12	2.88	288.8	720	5055	1490	650	1570	830	550	18	3070
ZHXK-CKSC-330/10-5%	6600	11√3	5	0.92	346.5	330	2625	1260	600	1350	700	500	16	1495
ZHXK-CKSC-396/10-6%		11√3	6	1.1	346.5	396	3025	1330	650	1380	750	550	16	1865
ZHXK-CKSC-792/10-12%		12√3	12	2.62	317.7	792	5615	1520	700	1690	880	600	18	3665
ZHXK-CKSC-350/10-5%	7000	11√3	5	0.86	367.5	350	2675	1260	600	1430	700	500	16	1535
ZHXK-CKSC-420/10-6%		11√3	6	1.04	367.5	420	3335	1330	650	1480	750	550	18	1975
ZHXK-CKSC-840/10-12%		12√3	12	2.47	336.9	840	5805	1540	700	1620	880	600	18	3750
ZHXK-CKSC-360/10-5%	7200	11√3	5	0.84	378	360	2680	1250	600	1470	700	500	16	1600
ZHXK-CKSC-432/10-6%		11√3	6	1.01	378	432	3395	1330	650	1530	750	550	18	2035
ZHXK-CKSC-864/10-12%		12√3	12	2.4	346.6	864	5995	1540	700	1620	880	600	18	3950
ZHXK-CKSC-390/10-5%	7800	11√3	5	0.78	409.4	390	3395	1260	600	1470	700	500	16	1673
ZHXK-CKSC-468/10-6%		11√3	6	0.93	409.4	468	3515	1330	650	1490	750	550	18	2080
ZHXK-CKSC-936/10-12%		12√3	12	2.22	375.5	936	6175	1600	700	1750	910	600	18	4105
ZHXK-CKSC-400/10-5%	8000	11√3	5	0.76	416	400	3395	1330	650	1490	750	550	18	2010
ZHXK-CKSC-480/10-6%		11√3	6	0.91	416	480	3585	1360	650	1540	750	550	18	2150
ZHXK-CKSC-960/10-12%		12√3	12	2.16	385.1	960	6370	1600	700	1770	910	600	18	4430

订货须知

电力系统图；

系统电压等级；

匹配电容器容量；

电抗率；

绝缘等级；

绕组材质（T铜/L铝）

负载性质；

特殊要求注明；

系统电压	6kV/10kV/11kV
电抗率	1%、5%、6%、7%、12%、14%
绝缘等级	F级
实验耐压	42000V
电抗器噪音	≤45dB
过载能力	≤1.35倍下连续运行
三相不平衡	≤±3%
电感值	≤±3%
