电能质量补偿装置

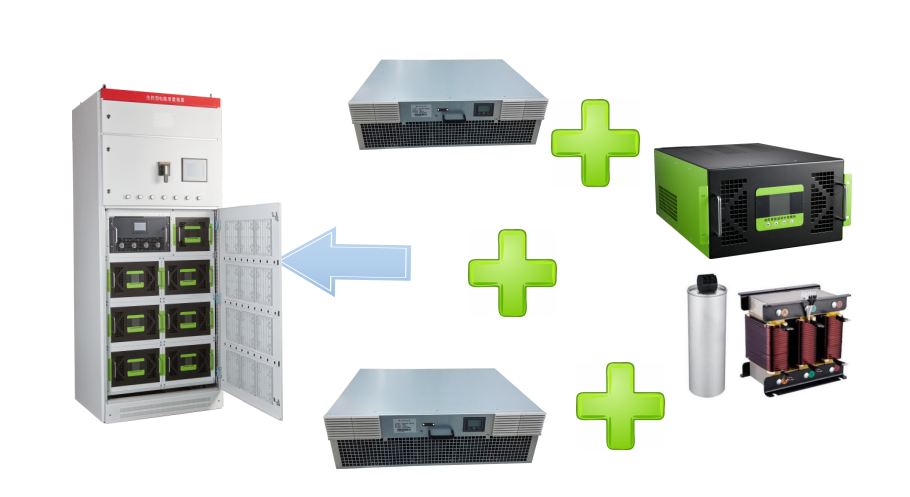

产品概述
ZHXK-APFC系列电能质量补偿装置由电力有源滤波器（APF）作为滤波单元、静止无功发生器（SVG）、补偿滤波模块、抑制谐波智能电容器作为补偿单元，通过高精度的数据采集分析，根据系统需求进行全效电能质量参数补偿，集滤波治理、无功功率补偿、三相不平衡调节、调压整流等功能于一体，使系统运行可以达到理想的效果，因此是一套综合电能治理装置，全面解决用户的电能质量问题。产品广泛应用于大型企业、商场、海岸港口、医院、轨道交通、冶金、矿山、石油化工、大型建材、生产工厂、水利能源等诸多领域。
性能特点
模块设计；电能质量补偿装置装置采用模块化组装工艺，结构简单合理，模块组装互换通用性强，可实现多种方案组合的标准化生产。
组装工艺；吸收固定式开关柜和抽出式开关柜的结构优点，前期模块进行量产，方案灵活互通，可以极大的提高生产效率从而保证交货期。
一机多能：具备多种功能，滤波治理、无功功率补偿、三相不平衡调节、通过高精度治理极大提高功率因数、补偿精度、谐波滤除率等电能质量指标。
安全可靠：具有极快的响应时间，先进的主电路拓扑和程序控制算法，具有完善的桥臂过流、保护功能，精度更高、运行更稳定。
全数字化：人机界面采用DSP进行智能控制保护，实时故障诊断，自带LCD，可查看故障记录，可扩展485模块，GPRS模块；
安装检修：支持多机并联，可通过不同单元组合灵活满足用户现场需求；便于整柜组装以及现场安装，易于操作和维护。

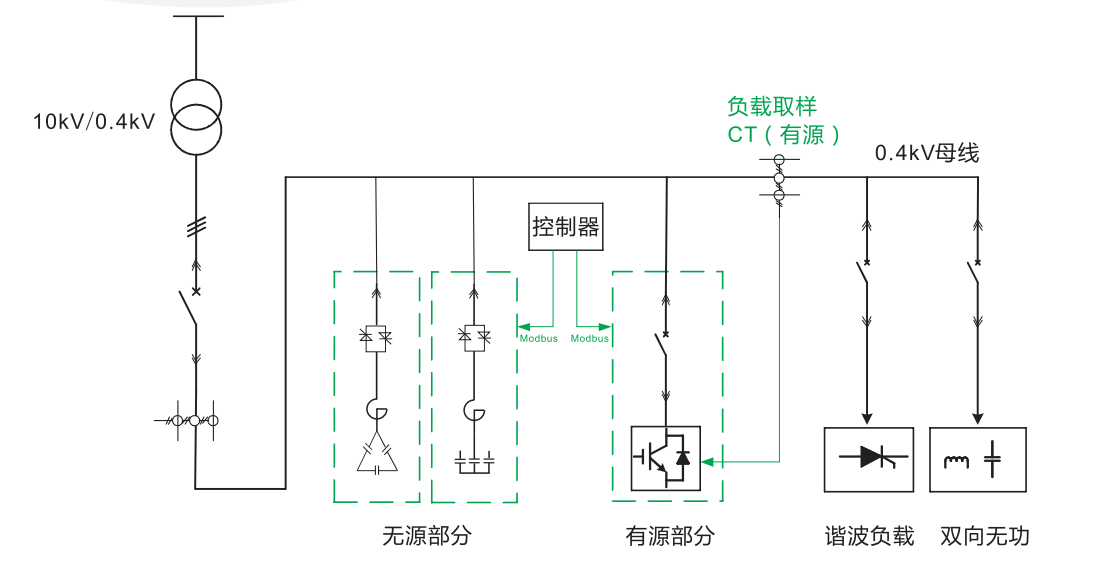

方案原理

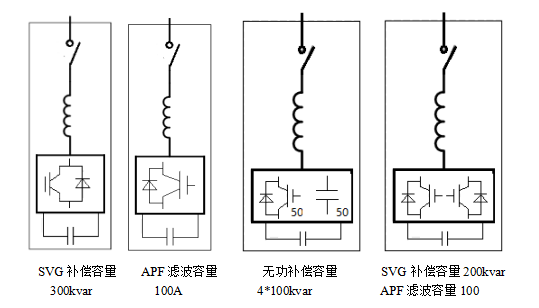

设备在设计图纸中的表现形式
设计依据
GB/T14549-1993 《电能质量:公用电网谐波》
GB/T15543-2008 《电能质量:三相电压允许不平衡度》
GB/T12325-2008 《电能质量:供电电压允许偏差》
GB7625.1-1998 《低压电气电子产品发出的谐波电流限值》
GB/T15576-1995 《低压无功功率静态补偿装置总技术条件》
技术参数
|
规格 |
APF（A） |
SVG（kvar） |
|
可并联数量 |
15 |
|
|
工作电压 |
400V/690V（-20% ~ +15%） |
|
|
工作频率 |
50Hz（-10% ~ +10%） |
|
|
电流互感器 |
100:5 ~ 10000:5 |
|
|
补偿谐波 |
2-50次 |
2-13次（额定电流的50%） |
|
谐波滤除率 |
>97% |
|
|
补偿无功 |
-1~+1可调 |
|
|
补偿三相不平衡 |
100%不平衡完全补偿 |
|
|
通讯方式 |
RS232、485、Modbus协议、TCP/IP可选 |
|
|
通讯接口 |
RS485，网口 |
|
|
上位机软件 |
有，所有参数可通过上位机设置 |
|
|
故障报警 |
有，最多可记录500条报警信息 |
|
|
监控 |
支持各模块独立监控/整机集中监控 |
|
|
全响应时间 |
<10ms |
|
|
有功损耗 |
<2.5% |
|
|
散热方式 |
智能风冷 |
|
|
噪声 |
<60dB |
|
|
采样/控制频率 |
160kHz |
|
|
等效开关频率 |
80kHz |
|
|
电流环截止频率 |
4kHz |
|
|
保护功能 |
过压、欠压、过热、过流、短路等二十余种保护 |
|
|
CT安装位置 |
负载侧/电网侧 可选 |
|
|
壁挂尺寸 |
壁挂与模块尺寸相同 |
|
|
模块重量 |
25kg（<=75A/50kvar） 50kg（>=100A/100kvar） |
|
|
颜色 |
细橘纹，国标7035 |
|
|
防护等级 |
IP20（更高防护等级可定制） |
|
应用环境
本产品工作场所海拔不超过5000米（1000米以上，每增加100米功率降低1%使用），环境温度-10℃ ～ +45℃，相对湿度：日平均不大于95%，月平均不大于90%；
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品户内使用运行，如果在特殊情况下户外使用，需加装保护壳，并参考相关标准保证保护壳的防护等级。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。

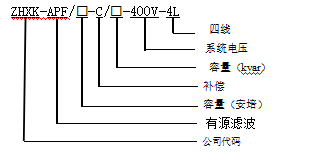

型号定义

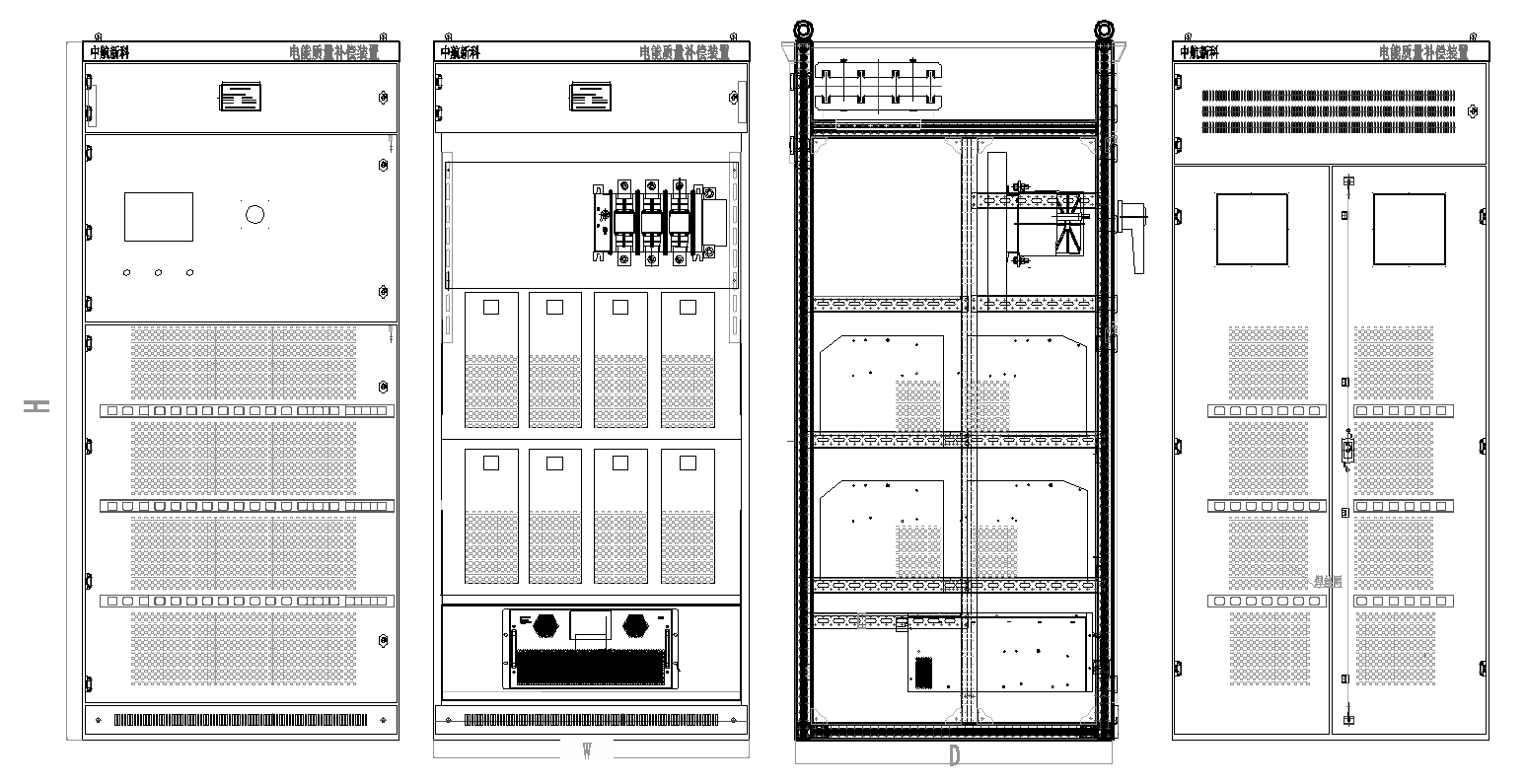

外观结构
选型参考
|
型号 |
APF容量（A） |
C容量(kvar) |
壳体尺寸（W*D*H） |
|
ZHXK-APF/50A-C-100kvar-400V-4L |
50 |
100 |
600*800*2200 800*800*2200 1000*800*2200 1200*800*2200 |
|
ZHXK-APF/100A-C-150kvar-400V-4L |
100 |
150 |
|
|
ZHXK-APF/100A-C-200kvar-400V-4L |
100 |
200 |
|
|
ZHXK-APF/100A-C-300kvar-400V-4L |
100 |
300 |
|
|
ZHXK-APF/200A-C-300kvar-400V-4L |
200 |
300 |
|
|
ZHXK-APF/350A-C-300kvar-400V-4L |
350 |
300 |
订货须知
电力系统图；
系统电压等级；
容量匹配；
系统运行参数（效果最佳）
负载性质；
特殊要求注明；
