产品概述

ZHXK-SVG-MJ系列静止无功发生器是将电压源逆变器经过电抗器并联在电网上，通过调节逆变器交流侧输出电流的幅值和相位，迅速吸收或者发出所需的无功功率，实现快速动态无功调节的作用，不仅可以跟踪补偿冲击型负载的冲击电流，而且可以对谐波电流进行补偿。作为有源型补偿装置领域最新技术的代表，SVG并联于电网中，相当于一个可控的无功电流源，其无功电流可以灵活控制，自动补偿系统所需的无功功率，一方面有效解决了谐波无功干扰并联电容器透切补偿问题，另一方面可根据用户实际要求治理谐波，清洁电网。

性能特点

动态补偿：更高的响应速度，使其对电压闪边复杂的系统补偿效果更好，可根据系统变化情况发出、吸收无功，避免了无功倒送的情况。

控制方案：内置16个DO端口，可联机控制普通电容补偿方案，或RS485通讯接口控制智能电容器补偿方案；

结构灵活：结构模块化设计，内部布局空间合理、紧凑，机架式、壁挂式、插拔式，便于整机组装和现场安装，便于现场检修、设备增容。

运行稳定：采用三电平逆变器技术，能效高，同时设备补偿精度高，响应速度快，总响应时间<8ms，输出无功电流不受母线电压的影响；

线路调节：能够解决系统三相负荷不平衡的问题，不仅不产生谐波，而且能在补偿无功功率的同时动态的补偿谐波；

保护功能：只补偿基波无功电流，系统谐波不会对设备造成损坏。同时避免了串联电抗器的电容器组可能造成的谐波放大，防止系统其他设备因谐波过电压而损坏。

方案原理

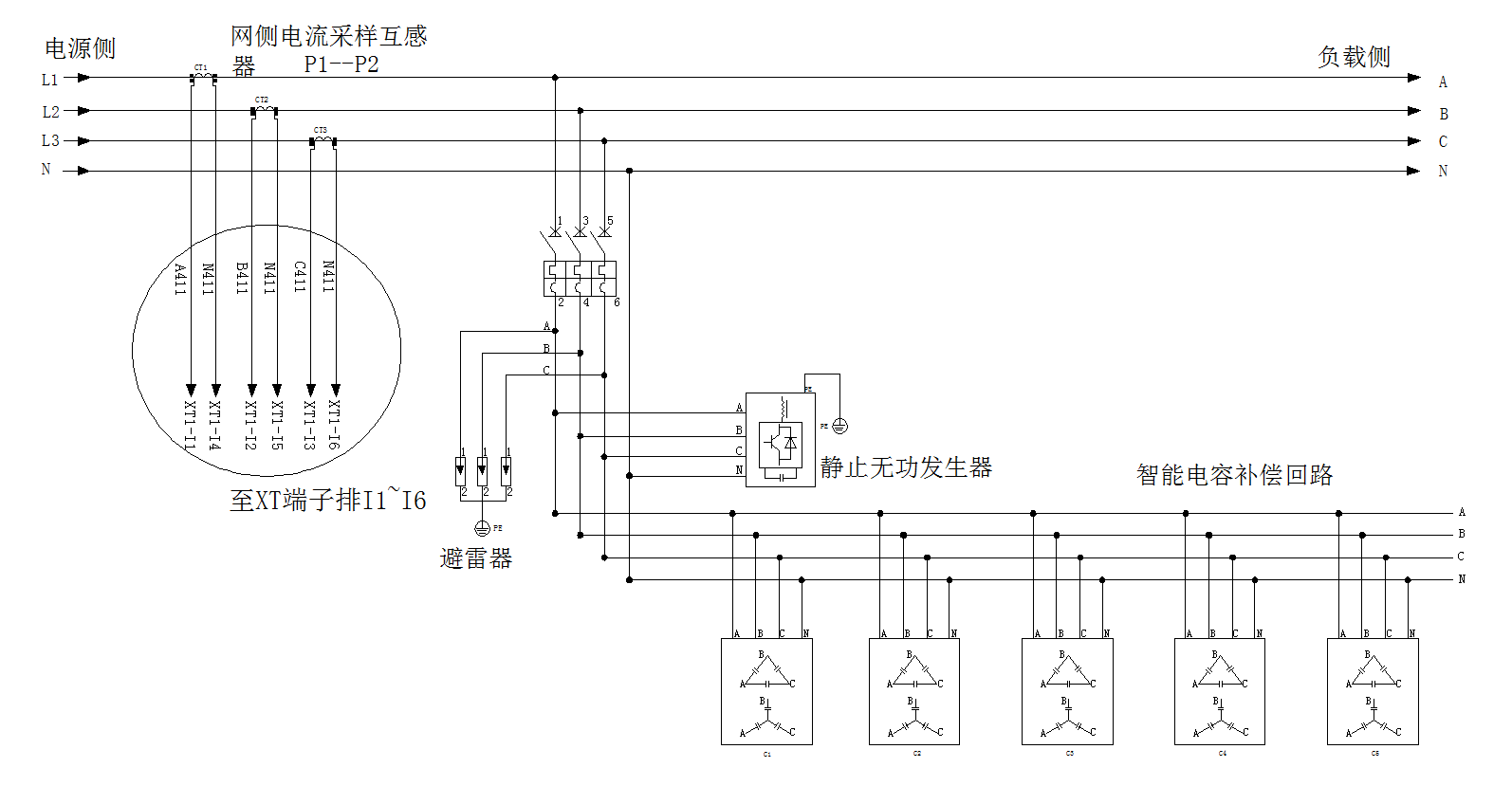

SVG+智能电容器

设计依据

GB12325-90《电能质量供电电压允许偏差》

SD325《电力系统电压和无功技术导则》

GB/T 14549-93《电能质量公用电网谐波》

GB/T 15543-1995《电能质量三相电压允许不平衡度》

GB 12326－2000《电能质量电压允许波动和闪变》

GB11463-89《电子测量仪器可靠性试验》

GB4208-93《外壳防护等级的分类》

技术参数

额定电压

400V±20%（线电压）

线制

三相四线

容量

20kvar/30kvar/50kvar/75kvar/100kvar

频率

50/60±5Hz（可设置）

过载能力

110%额定电流时能连续运行，120%额定电流时运行60S

不平衡电流补偿率

≥90%，在装置的额定补偿容量范围内，补偿需量不低于额定补偿容量的50%

基波无功补偿率

≥90%，应在额定容性无功和额定感性无功之间连续调节，补偿需量不低于额定补偿容量的50%

谐波补偿

谐波补偿次数2-15次，容量允许范围内，谐波总补偿率≥92%

输出电流畸变率

≤3%，额定容量下输出电流的总谐波畸变率

响应时间

<15ms

功率因数校正

-1到1可调

并联运行

最大可8个模块并联

模块功耗

<2kW

效率

高达97.5%

CT变比范围

150:5~2000:5

干接点

1个EPO

通信

RS485

使用场所

室内，不受阳光直晒，无尘埃，腐蚀性、可燃性气体，油雾、水蒸汽、滴水或盐份等

防护等级

IP20

颜色

7035灰白/黑色（可定制）

冷却方式

智能风冷

应用环境

本产品工作场所海拔不超过1000米，环境温度-20℃ ～ +40℃，相对湿度：日平均不大于95%，月平均不大于90%；大气压力：79.5Kpa ～ 106KPa。

本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。

本产品户内使用运行，如果在特殊情况下户外使用，需加装保护壳，并参考相关标准保证保护壳的防护等级。

本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。

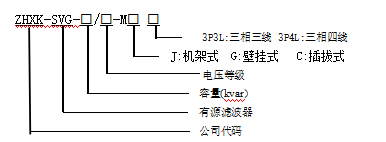

型号含义

外观结构

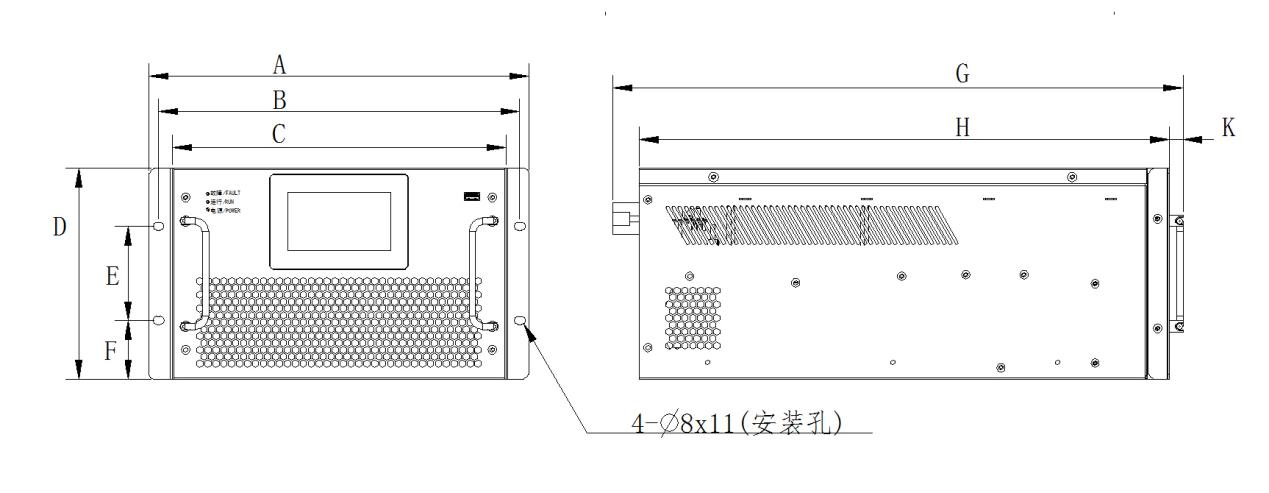

机架式

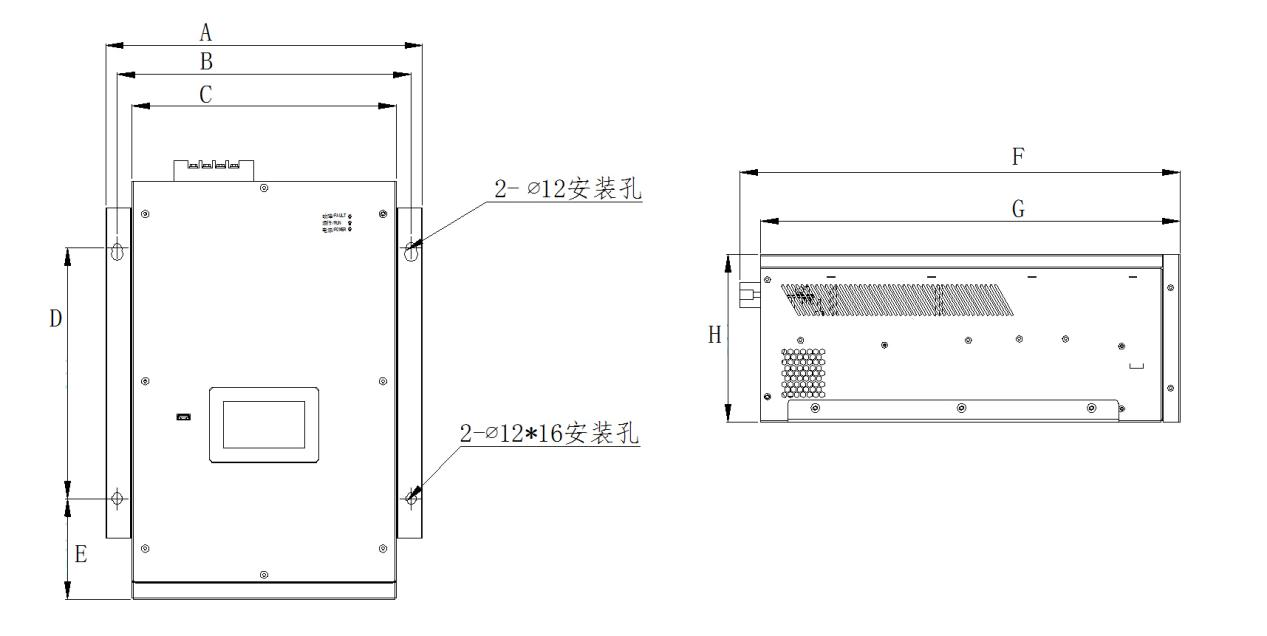

壁挂式

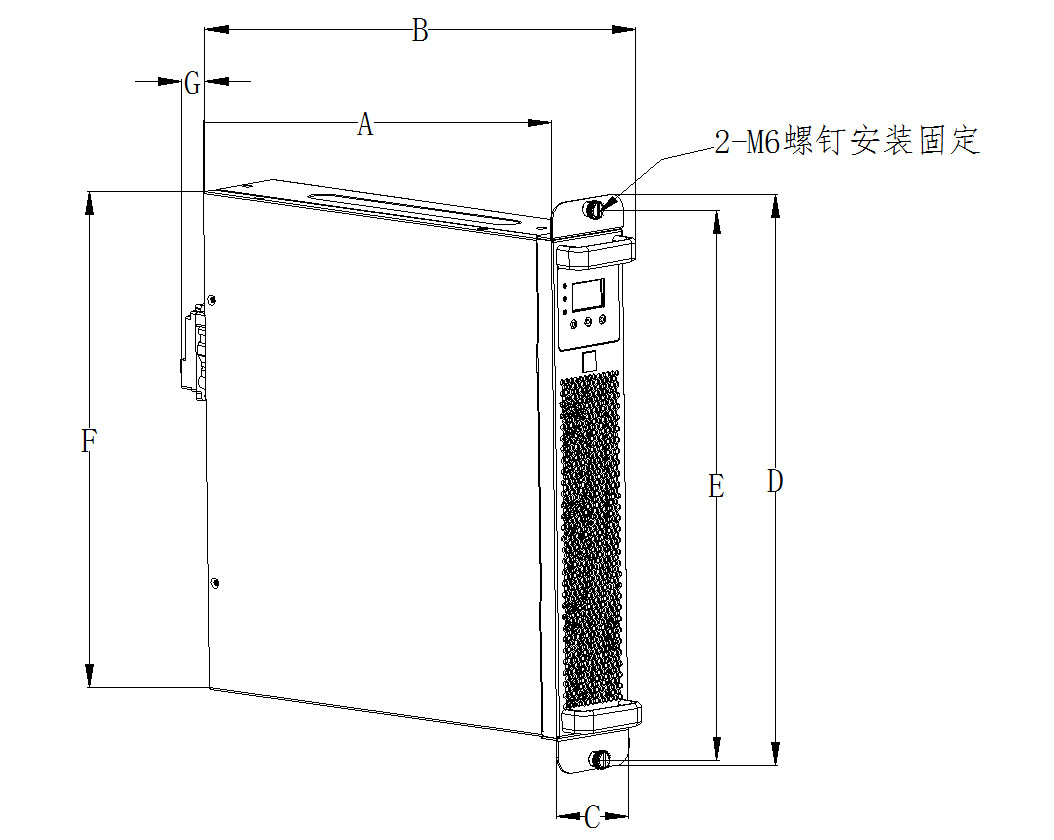

插拔式

选型参考

安装方式	机架式							壁挂式					插拔式
尺寸（mm）	30kvar	40kvar	50kvar	60kvar	75kvar	100kvar	150kvar	35kvar	50kvar	75kvar	100kvar	150kvar	20kvar	30kvar
A	359	359	399	484	484	554	674	378	418	503	573	694	425	425
B	341	341	381	466	466	536	656	350	390	475	545	666	452	452
C	315	315	355	440	440	510	630	315	355	440	510	630	88	88
D	200	200	200	232	232	250	250	300	360	300	300	420	504	504
E	89	89	89	89	89	89	89	120.5	80	137.5	142.5	110	486	486
F	55.5	55.5	55.5	71.5	71.5	80.5	80.5	525	556	611	621	680	440	440
G	538	538	626	646	646	656	715	500	520	575	585	640	25.4	25.4
H	500	500	555	575	575	586	640	200	200	232	250	250	/	/
K	13	13	35	35	35	35	35	/	/	/	/		/	/

订货须知

电力系统图；

装机容量；

控制组合（最多8组模块联机运行）

采样极相（电压/电流）

控制器安装位置（模块/盘柜）

安装方式（机架式/壁挂式/插拔式）

负载性质；

特殊要求注明；
