电容投切接触器
产品概述
ZHXK-CJ系列切换电容器接触器主要应用于0.4KV电力系统中，其主要由电磁机构、触点系统、灭弧装置、及其他部件组成，作为低压无功功率补偿装置重要的核心组成元件，主要用于对低压无功功率补偿设备投入或切除低压并联电容器之用，接触器带有抑制涌流装置，能有效地减小合闸涌流对电容的冲击和抑制开断时的过电压，避免在分断时受到烧损，产品广泛应用在电力传输、配电、工业、新能源等领域。
性能特点
吸合限流；当控制回路通电后，接触器吸合，串入限流电阻线的上主触头先于下主触头接通，从而达到抑制涌流作用。
断开复位；瞬间断开复位，其间下主触头进入正常工作，而断开回路时则由下主触头完成，因限流电阻瞬问接入，所以不会造成长期的电力浪费和烧损电阻等现象。
安全可靠：接触器使用耐受大电流冲击考验的过渡触头材料；将传统框式压线改为螺栓外露式接线彻底解决接线发热问题，安全可靠。
运行稳定：采用阻燃外壳、纯铜线圈，高品质银合金触点承载更大电流超长寿命；适用更大的电压起伏，保障设备稳定运行。
外引端子；外引接线端子，提高接线可靠性和散热性能；接线端有绝缘重覆盖，效避免因电压波动引起的断电、线圈烧毁等问题。
安装便携：直动式双断点结构，动作机构灵活，检查方便，结构紧凑，体积小重量轻，安装可用螺钉紧固，也可扣装在安装导轨上，不管是组装和施工都具备一定的便携性。

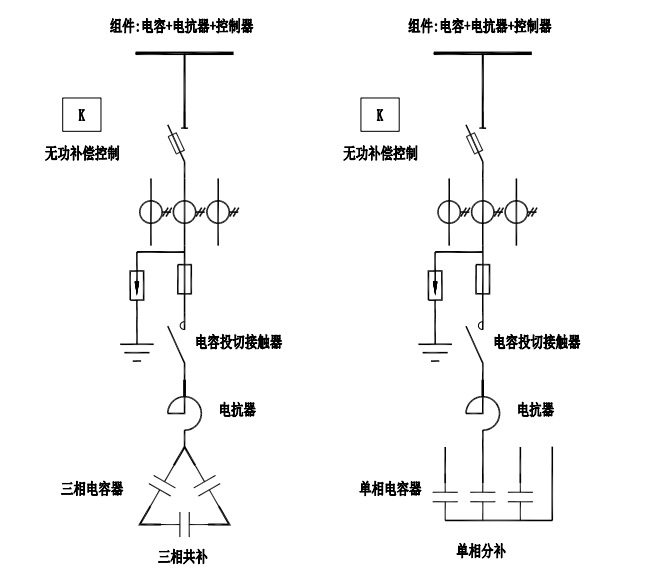

方案原理
设计依据
GB/T29312-2012 《低压无功功率补偿投切装置》
GB/T 14048.4 《低压开关设备和控制设备第4-1部分:接触器和电动机起动器机电式接触器和电动机起动器(含电动机保护器)》
技术参数
|
型号规格 |
ZHXK-CJ-380-25R |
ZHXK-CJ-380-32R |
ZHXK-CJ-380-40R |
ZHXK-CJ-380-50R |
ZHXK-CJ-380-65R |
||||||||||||||||||||
|
约定发热电流Ith |
25A |
32A |
40A |
50A |
65A |
||||||||||||||||||||
|
毅定电流Ie (AC-6b） AC380V A |
17 |
29 |
36 |
38 |
43 |
||||||||||||||||||||
|
可控电容器容量kvar |
220/230V |
7 |
10 |
12 |
15 |
18 |
|||||||||||||||||||
|
380/400V |
10 |
15 |
20 |
25 |
30 |
||||||||||||||||||||
|
660/690V |
10 |
15 |
20 |
30 |
40 |
||||||||||||||||||||
|
额定工作电压V |
690V |
||||||||||||||||||||||||
|
额定绝缘电压V |
690V |
||||||||||||||||||||||||
|
额定频率 Hz |
50/60Hz（60Hz在订货时需要注明） |
||||||||||||||||||||||||
|
控制涌流能力 A |
20Ie |
||||||||||||||||||||||||
|
控制电源电压(Us） |
110，220，380 |
||||||||||||||||||||||||
|
投切间隔 S |
12 |
15 |
15 |
20 |
25 |
||||||||||||||||||||
|
电气寿命AC-6b 380V 万次 |
12 |
12 |
10 |
10 |
10 |
||||||||||||||||||||
|
辅助触头代码 |
20E |
02E |
11E |
20E |
02E |
11E |
20E |
02E |
11E |
21E |
12E |
21E |
12E |
||||||||||||
|
辅助触头数量 |
常开 |
2 |
- |
1 |
2 |
- |
1 |
2 |
- |
1 |
2 |
1 |
2 |
1 |
|||||||||||
|
常闭 |
- |
2 |
1 |
- |
2 |
1 |
- |
2 |
1 |
1 |
2 |
1 |
2 |
||||||||||||
|
|
|||||||||||||||||||||||||
|
型号规格 |
ZHXK-CJ-380-80R |
ZHXK-CJ-380-115R |
ZHXK-CJ-380-125R |
ZHXK-CJ-380-150R |
ZHXK-CJ-380-170R |
||||||||||||||||||||
|
约定发热电流Ith |
80A |
115A |
125A |
150A |
170A |
||||||||||||||||||||
|
额定电流Ie (AC-6b） AC380V A |
60 |
87 |
95 |
115 |
130 |
||||||||||||||||||||
|
可控电容器容量kvar |
220/230V |
25 |
30 |
35 |
45 |
50 |
|||||||||||||||||||
|
380/400V |
40 |
50 |
60 |
70 |
80 |
||||||||||||||||||||
|
660/690V |
50 |
55 |
55 |
60 |
60 |
||||||||||||||||||||
|
额定工作电压V |
690V |
||||||||||||||||||||||||
|
额定绝缘电压V |
690V |
||||||||||||||||||||||||
|
额定频率 Hz |
50/60Hz（60Hz在订货时需要注明） |
||||||||||||||||||||||||
|
控制涌流能力 A |
20Ie |
||||||||||||||||||||||||
|
控制电源电压(Us） |
110，220，380 |
||||||||||||||||||||||||
|
投切间隔 S |
30 |
40 |
50 |
60 |
60 |
||||||||||||||||||||
|
电气寿命AC-6b 380V 万次 |
10 |
10 |
10 |
8 |
5 |
||||||||||||||||||||
|
辅助触头代码 |
21E |
12E |
21E |
12E |
21E |
12E |
10E |
01E |
10E |
01E |
|||||||||||||||
|
辅助触头数 量 |
常开 |
2 |
1 |
2 |
1 |
2 |
1 |
1 |
- |
1 |
- |
||||||||||||||
|
常闭 |
1 |
2 |
1 |
2 |
1 |
2 |
- |
1 |
- |
1 |
|||||||||||||||
应用环境
本产品工作场所海拔不超过2000米，环境温度-40℃~+45℃，相对湿度：日平均不大于95%，月平均不大于90%。
本产品安装类别：Ⅲ类，安装位置应垂直，各方向的倾斜度不超过±5°。
本产品运行场所污染等级：3 级；应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品户内使用运行，如果在特殊情况下户外使用，需加装保护壳，并参考相关标准保证保护壳的防护等级。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。

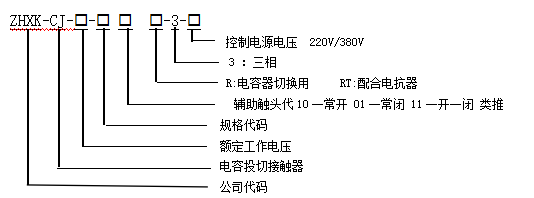

型号含义
RW:外引接线端子，提高接线可靠性和散热性能。
R D:用于单相补偿，能适当降低使用成本。
R T :特定条件下无电阻产品,在有较大电抗器的电容器回路中,接通涌流峰减小但涌流周期延长,可能烧损切换电容器上的限流电阻。RT产品去掉了电阻提升了触头接通性能，专用于配有电抗器的电容投切回路中。

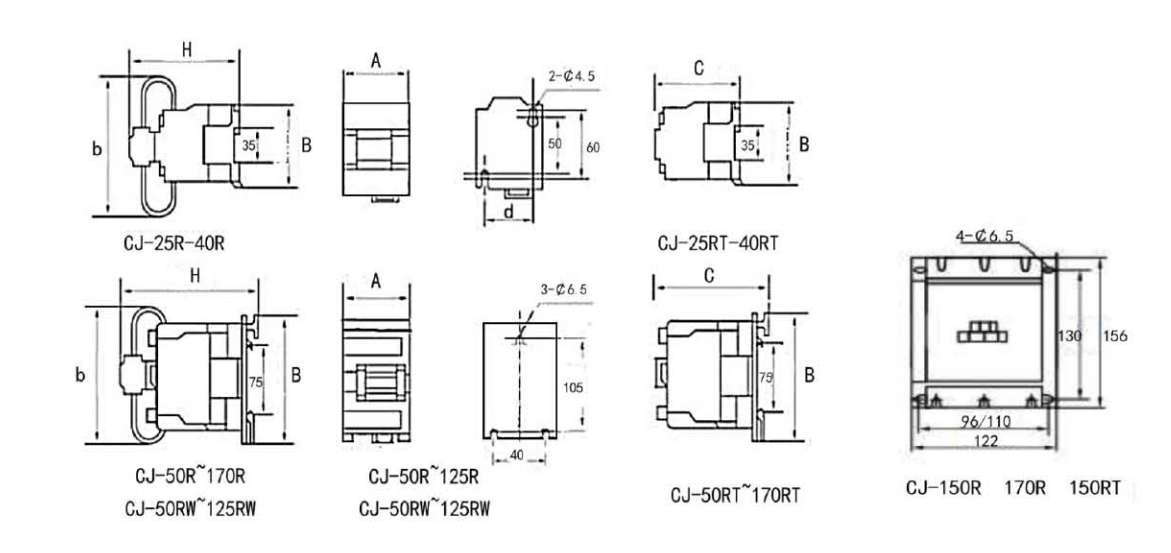

外观结构
选型参考
|
型号 |
匹配电容器容量（kvar） |
默认辅助触点 |
A |
B |
C |
b |
H |
d |
|
ZHXK-CJ-380-1811R-3 |
5 |
11 |
47 |
76 |
/ |
96 |
120 |
35 |
|
ZHXK-CJ-380-2511R-3 |
10 |
11 |
47 |
76 |
/ |
96 |
125 |
35 |
|
ZHXK-CJ-380-3211R-3 |
15 |
11 |
47 |
76 |
/ |
96 |
125 |
35 |
|
ZHXK-CJ-380-4O11R-3 |
20 |
11 |
59 |
86 |
/ |
106 |
135 |
40 |
|
ZHXK-CJ-380-5021R-3 |
25 |
21 |
59 |
86 |
/ |
106 |
135 |
40 |
|
ZHXK-CJ-380-6521R-3 |
30 |
21 |
59 |
86 |
/ |
106 |
135 |
40 |
|
ZHXK-CJ-380-8021R-3 |
40 |
21 |
79 |
128 |
/ |
106 |
147 |
40 |
|
ZHXK-CJ-380-11521R-3 |
50 |
21 |
87 |
128 |
/ |
145 |
157 |
40 |
|
ZHXK-CJ-380-12521R-3 |
60 |
21 |
87 |
128 |
/ |
145 |
157 |
40 |
|
ZHXK-CJ-380-15010R-3 |
70 |
10 |
122 |
156 |
/ |
156 |
155 |
/ |
|
ZHXK-CJ-380-17010R-3 |
80 |
10 |
122 |
156 |
/ |
156 |
155 |
/ |
|
ZHXK-CJ-380-5021RT-3 |
25 |
21 |
79 |
128 |
116 |
/ |
/ |
40 |
|
ZHXK-CJ-380-6521RT-3 |
30 |
21 |
79 |
128 |
116 |
/ |
/ |
40 |
|
ZHXK-CJ-380-8021RT-3 |
40 |
21 |
79 |
128 |
116 |
/ |
/ |
40 |
|
ZHXK-CJ-380-11521RT-3 |
50 |
21 |
87 |
128 |
127 |
/ |
/ |
40 |
|
ZHXK-CJ-380-12521RT-3 |
60 |
21 |
87 |
128 |
127 |
/ |
/ |
40 |
|
ZHXK-CJ-380-15010RT-3 |
70 |
10 |
122 |
156 |
135 |
/ |
/ |
102 |
|
·CJ-18R~CJ-40R提供两对辅触头,可选1开1闭代号11型 或2开代号20型，默认11型。 ·CJ-50R~CJ-125R提供三对辅触头,全部为2开1闭代号21型（可省略）。 ·CJ-150R 170R提供一对常开辅助触头。 ·RT型产品没有限流机构和限流阻抗，必须工作在串接电抗器的回路中。 ·25kvar~60kvar 可选配外引接线式，下单清注明。 |
||||||||
订货须知
电力系统图；
系统电压等级；
投切补偿容量；
触点（常开/常闭）
电感（电容/电容+电抗）
极相（三相/单相）
线圈电压（220V/380V）
负载性质；
特殊要求注明；
