智能晶闸管功率模块
产品概述
ZHXK-TSC系列智能晶闸管功率模块应用于低压0.4KV电力系统中，模块主要由双向可控硅、触发电路、吸收电路、温度保护单元及冷却装置组合而成，作为低压无功功率补偿装置重要的核心组成元件，根据补偿方案的不同，智能晶闸管功率模块一般与补偿单元组串联于补偿电路中，其主要作用是在低压电容补偿中起到快速导通与断开的投切作用，产品广泛应用在电力传输、配电、工业、新能源等领域。
性能特点
过零投切；电压过零点导通投入，电流过零点断开切出，投切无涌流产生，不会造成电网系统电压闪变，尤其在非线性负载引起的电压畸变情况下，仍能可靠运行。
显示保护；集过流、温度、缺相等保护功能，可触摸式安全连接技术，可以实时显示电流、温度等参数，可控硅击穿报警触发等功能于一体。
稳定可靠；采用优质晶闸管，相应迅速（20ms），光电隔离技术，抗干扰能力强，高频脉冲触发运行稳定可靠，大大延长了使用寿命。
冷却系统；操作无噪音，无机械磨损，内置导热性能较高的优质铝材过温冷却保护单元，结合运行环境自动调节控制散热系统。
结构合理；金属材质模块化设计，强度好体积小，不占用施工空间，人性化接线端子便于安装拆卸，不但替换性强操作简单快捷便于维护。

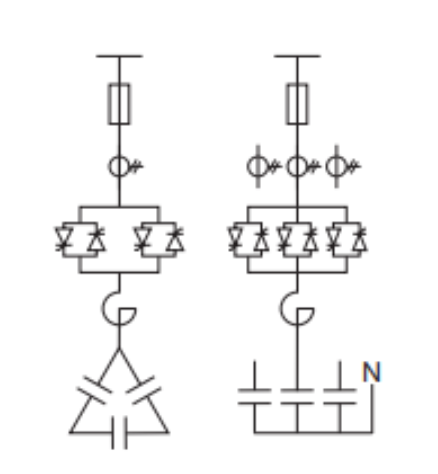

方案原理
设计依据
GB/T 29312-2012《低压无功功率补偿投切装置》
GB/T15291《半导体器件第6部分:晶闸管》
DL/T379《低压晶闸管投切滤波装置技术规范》
技术参数
|
额定电压 |
380V±20%（工作电源取自A相和C相） |
|
额定容量 |
30kvar，40kvar,50kvar,60kvar，80kvar等规格 |
|
电源电压谐波畸变率 |
≤5% |
|
额定频率 |
50Hz |
|
安装位置 |
室内 |
|
动态响应时间 |
≤20ms |
|
重复投切时间 |
自前一次切除完成后，经过2s延时，即可再次进行投入动作 |
|
控制方式 |
DC 12V，12mA，由控制器自身提供控制电压 |
|
接线方式 |
三相共补 com和K端子输入控制 |
|
单相分补 com和Ka、Kb、Kc端子输入控制 |
|
|
温度保护 |
40°C时风扇控制、80°C时模组切离 |
|
机械寿命 |
100万次 |
应用环境
本产品工作场所海拔不超过2000米，环境温度-40℃ ～ +60℃，相对湿度：日平均不大于95%，月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品户内使用运行，如果在特殊情况下户外使用，需加装保护壳，并参考相关标准保证保护壳的防护等级。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。

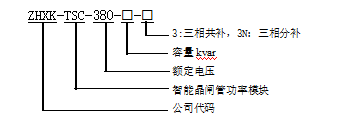

型号含义

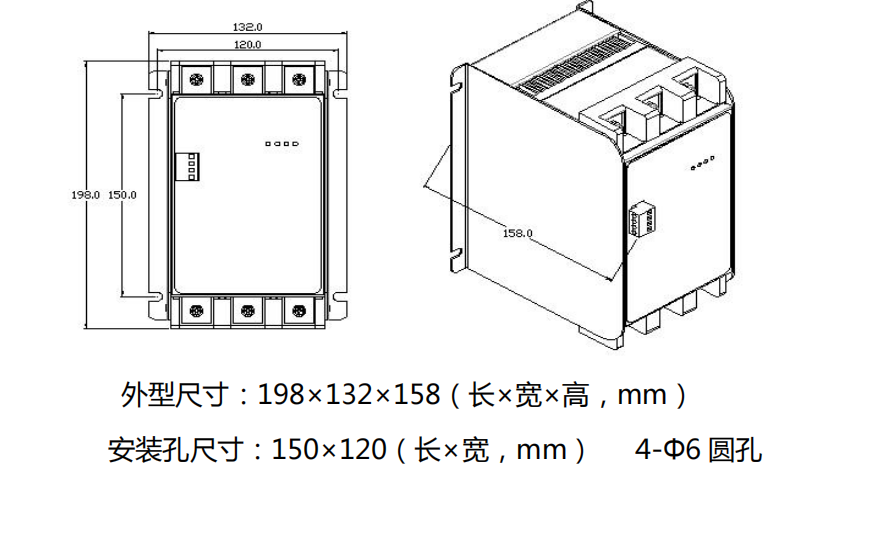

外观结构
选型参考
|
型号 |
适配电容容量 |
外形尺寸(L*W*H） |
安装尺寸（L1*W1） |
|
ZHXK-TSC-380-30-3 |
30kvar |
198 * 132 *158 |
150*120 |
|
ZHXK-TSC-380-40-3 |
40kvar |
198 * 132 *158 |
150*120 |
|
ZHXK-TSC-380-50-3 |
50kvar |
198 * 132 *158 |
150*120 |
|
ZHXK-TSC-380-60-3 |
60kvar |
198 * 132 *158 |
150*120 |
|
ZHXK-TSC-380-80-3 |
80kvar |
198 * 132 *158 |
150*120 |
|
ZHXK-TSC-380-30-3N |
30kvar |
198 * 132 *158 |
150*120 |
|
ZHXK-TSC-380-40-3N |
40kvar |
198 * 132 *158 |
150*120 |
|
ZHXK-TSC-380-50-3N |
50kvar |
198 * 132 *158 |
150*120 |
订货须知
电力系统图；
系统电压等级；
投切补偿容量；
极相（三相/单相）
补偿方式（共补/分补/混合补偿）；
外观型状（塑料外壳/金属外壳）；
负载性质；
特殊要求注明；
