低压补偿控制器
产品概述
ZHXK-2000系列低压无功补偿控制器，主要应用于0.4KV低压电力系统中，主要由单片机、信号采集模块、存储通信模块、开关控制模块、人机界面、和电源模块等组成，经过数据采集、信息处理后，通过信号指令对补偿设备投切开关进行自动化控制，来满足系统对无功功率的实际需求，来实现提高功率因数，提高电力变压器的利用效率，降低线损，改善电压质量的作用。产品广泛应用于工厂配电系统、居民小区配电系统、市政商业建筑、交通隧道配电系统、户外箱式变电站、户外综合配电箱等领域。
性能特点
测量准确：以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数，功率因数测量精度高，显示范围宽。
可靠性高：具有掉电保护功能，控制参数停电不丢失；具有过电压、欠电压、畸变率超标、过温保护；具有谐波测量及保护功能。可以安全、可靠地在强磁场环境中运行。
多种显示：可实时显示电网功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率电流总谐波畸变率、频率的平均值及电容投切状态等信息;
使用方便：快捷功能键盘,大屏幕LCD显示屏，中文操作，人机界面，各种控制参数全数字可调直观使用方便；并具有自动运行与手动运行2种工作方式；
通讯组网能力强：具有RS-485，MODBUS标准现场总线通讯接口，可以通过有线、无线等传输方式接入云平台、配电集中控制室等监控系统。

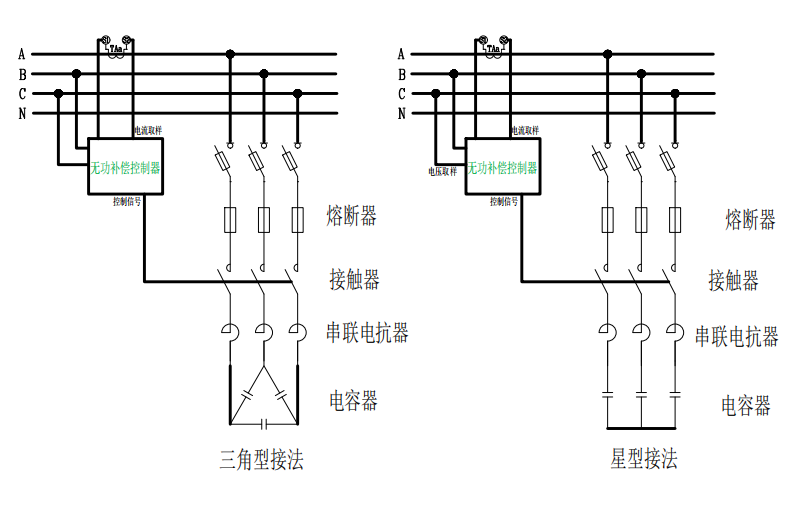

方案原理
设计依据
GB/T15576-1995 《低压无功功率静态补偿装置总技术条件》
JB/T9663-1999 《低压无功功率自动补偿控制器》
DL/T 597-2017 《低压无功补偿控制器使用技术条件》
技术参数
|
显示屏 |
中文液晶 |
|
电源电压 |
AC220V/AC380V |
|
额定频率 |
50Hz |
|
取样电压 |
AC220V/AC380V |
|
取样电流 |
0~5A |
|
控制方式 |
AC220V、DC12V、RJ45网口输出 |
|
电流变比 |
10~2500 |
|
过压保护 |
300~480V |
|
欠压保护 |
280V~380V |
|
谐波电压保护 |
0%~100% |
|
功率因数 |
0.85~1.00 |
|
电容投入延时 |
1~600S |
|
电容切除延时 |
1~600S |
|
电容放电延时 |
1~600S |
|
通讯 |
RS485，MODBUS协议;波特率2400/4800/9600/19200bpS |
|
三相补偿电容器组数设置 |
0~64 |
|
电容器组数分配 |
三相组数≤12~64组可选 |
|
电容预置 |
0~99.9kvar |
|
投切方式 |
手动/自动 |
|
电压 |
±0.5% |
|
电流 |
±0.5% |
|
功率因数 |
±1.0% |
|
有功功率 |
±1.0% |
|
无功功率 |
±1.0% |
|
频率 |
±0.1Hz |
应用环境
本产品工作场所海拔不超过2000米，环境温度-40℃~+45℃，相对湿度：日平均不大于95%，月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品户内使用运行，如果在特殊情况下户外使用，需加装保护壳，并参考相关标准保证保护壳的防护等级。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。

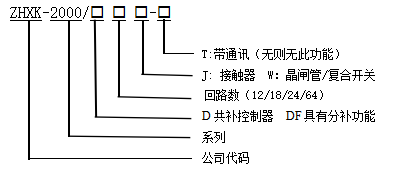

型号含义
外观结构
选型参考
|
型号 |
描述 |
控制方式 |
外形尺寸(W*H) |
嵌入厚度（D） |
安装尺寸（W*H） |
采样 |
备注 |
|
ZHXK-2000/D12J |
12路控制，接触器应用 |
无源接点 |
120*120 |
72 |
113*113 |
两相电压一相电流 |
T可加通讯 |
|
ZHXK-2000/D18J |
18路控制，接触器应用 |
无源接点 |
144*144 |
100 |
138*138 |
三相电压一相电流 |
T可加通讯 |
|
ZHXK-2000/D12W |
12路控制，无触点、复合开关应用 |
12V 共补 |
120*120 |
72 |
113*113 |
两相电压一相电流 |
T可加通讯 |
|
ZHXK-2000/D18W |
18路控制，无触点、复合开关应用 |
12V 共补 |
144*144 |
100 |
138*138 |
三相电压一相电流 |
T可加通讯 |
|
ZHXK-2000/D24W |
24路控制，无触点、复合开关应用 |
12V 共补 |
144*144 |
100 |
138*138 |
三相电压一相电流 |
T可加通讯 |
|
ZHXK-2000/DF12J |
12路控制，接触器应用 |
无源接点 |
120*120 |
72 |
113*113 |
两相电压一相电流 |
T可加通讯 |
|
ZHXK-2000/DF18J |
18路控制，接触器应用 |
无源接点 |
144*144 |
100 |
138*138 |
三相电压一相电流 |
T可加通讯 |
|
ZHXK-2000/DF12W |
12路控制，无触点、复合开关应用 |
DC12V 混合 |
120*120 |
72 |
113*113 |
两相电压一相电流 |
T可加通讯 |
|
ZHXK-2000/DF24W |
24路控制，无触点、复合开关应用 |
DC12V 混合 |
144*144 |
100 |
138*138 |
三相电压一相电流 |
T可加通讯 |
订货须知
电力系统图；
装机容量，控制回路数量；
控制组合（单柜/主辅柜）
投切开关类别；
采样极相（电压/电流）
面板开孔尺寸；安装方式；
负载性质；
特殊要求注明；
