低压电抗器
产品概述
ZHXK-L系列低压串联电抗器主要应用于0.4KV电力系统中，纯干式结构，采用优质硅钢片、高强度电磁漆包导线绕制，抽真空沁绝缘漆而成，低压串联电抗器作为低压无功功率补偿设备核心元件重要的组成部分，可以有效减轻电容器由谐波引起的过载，通过防止谐波放大，使电容器安全稳定运行，通过吸收电网中响应频率的谐波电流，对于改善电力系统的功率因数，有效抑制电网的高次谐波，改善网络电压波形，提高供电质量和电网安全经济运行起到良好的作用，产品与低压电力电容器配套，广泛应用于工厂配电系统、居民小区配电系统、市政商业建筑、交通隧道配电系统、户外箱式变电站、户外综合配电箱等领域。
性能特点
过温保护；绕组线圈与铁芯间内置温度探头，当温度超限时，传感器发出信号控制回路使电抗器所在补偿回路退出运行从而起到过温保护作用。
过载能力；由于电抗器的原理使得能在额定加谐波电流不大于1.35倍额定电流下长期稳定运行，具备很好的过载能力。
绝缘耐温；采用耐高温绝缘漆包导线，使电抗器线圈绝缘性能得到保证，耐受高温可以达到180℃（H绝缘），在补偿系统中得以稳定运行。
低损耗性；采用优质低耗冷轧硅钢片，温升低避免降容问题，同时保证了线性度，让电抗器整体的损耗限制在最小范围，产生良好的经济效益。
耐腐蚀性；真空沁漆工艺，让电抗器外表及内部机构间隙中被全部覆盖和填充，从而产生较强的耐腐蚀性，保证低噪音的同时可以在较恶劣的环境中正常运行。
结构简单；结构设计合理，电抗器体积小，独特的散热通道设计，底脚安装孔通用性强，可两侧出线，可单侧出线，便于柜内安装。

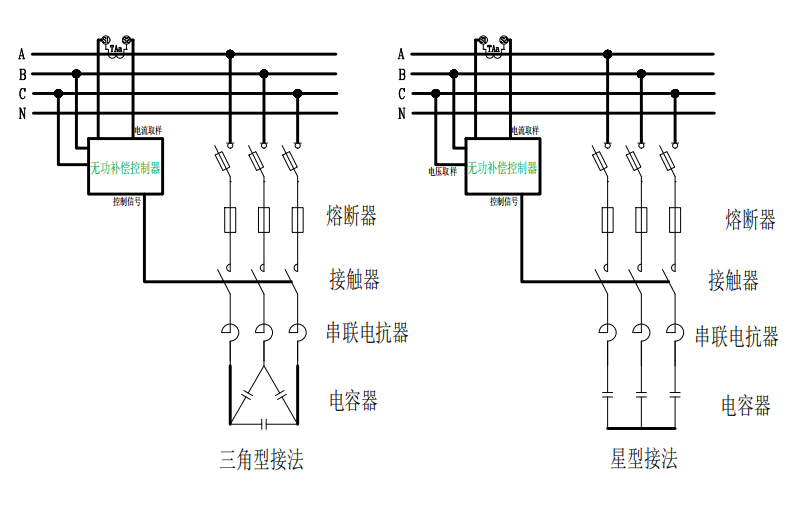

方案原理
设计依据
GB/T 1094.6-2011《电抗器》
IEC60076-6 《Reactors》
技术参数
|
额定电压 |
1000V以下 |
|
额定频率 |
50/60Hz（60Hz在订货时需要注明） |
|
匹配电容容量 |
5～40kVar（超过40kvar需要特殊订制） |
|
相数 |
三相/单相 |
|
绝缘等级 |
F级/H级 |
|
防护等级 |
IP00,户内安装使用 |
|
耐压试验 |
相对相，相对地施加4kVac， 1min，无击穿闪络现象。 |
|
温升 |
1.35In，线圈温升≤70K |
|
线性度 |
1.8In |
|
电抗率 |
6%、7%、12%、14%及定制 |
|
过电流能力 |
1.35In |
|
运行环境 |
-40℃～50℃ |
|
噪音 |
≤48dB |
|
相对湿度 |
≤95% |
|
电感精度 |
≤5% |
|
温度保护 |
有 |
|
损耗 |
≤15W/kVar |
应用环境
本产品工作场所海拔不超过2000米，环境温度-40℃~+45℃，相对湿度：日平均不大于95%，月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品户内使用运行，如果在特殊情况下户外使用，需加装保护壳，并参考相关标准保证保护壳的防护等级。
本产品运行时，周边需要有良好的空气流动环境，如安装在柜内，需要设计强制通风设施以保证良好的通风散热条件。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免层间匝间短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。

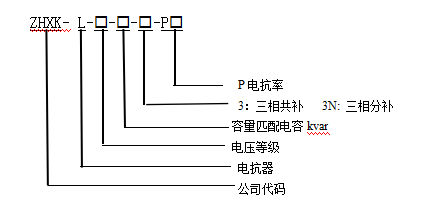

型号含义

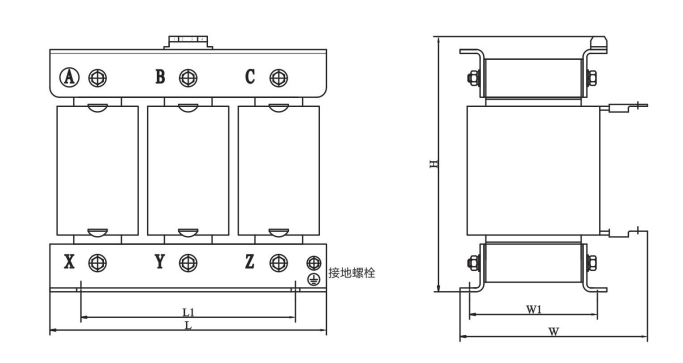

外观结构
选型参考
|
型号规格 |
电压 |
匹配电容 |
电抗率 |
外形尺寸 |
安装尺寸 |
安装尺寸 |
安装孔径 |
|
Vac |
kvar |
L*W*H(mm) |
L1*W1(mm) |
L2*W1(mm) |
(mm) |
||
|
ZHXK-L450-10-3-P6 |
450 |
10 |
6% |
180*135*180 |
100*75 |
160*75 |
Φ7*11 |
|
ZHXK-L450-15-3-P6 |
450 |
15 |
6% |
180*135*180 |
100*75 |
160*75 |
Φ7*11 |
|
ZHXK-L450-20-3-P6 |
450 |
20 |
6% |
210*165*205 |
100*95 |
160*95 |
Φ7*11 |
|
ZHXK-L450-25-3-P6 |
450 |
25 |
6% |
235*165*210 |
120*100 |
180*100 |
Φ10*16 |
|
ZHXK-L450-30-3-P6 |
450 |
30 |
6% |
235*170*210 |
120*105 |
180*105 |
Φ10*16 |
|
ZHXK-L450-40-3-P6 |
450 |
40 |
6% |
235*180*225 |
120*115 |
180*115 |
Φ10*16 |
|
ZHXK-L450-50-3-P6 |
450 |
50 |
6% |
270*190*250 |
140*115 |
200*115 |
Φ10*16 |
|
ZHXK-L450-10-3-P7 |
450 |
10 |
7% |
180*135*180 |
100*75 |
160*75 |
Φ7*11 |
|
ZHXK-L450-15-3-P7 |
450 |
15 |
7% |
180*135*180 |
100*75 |
160*75 |
Φ7*11 |
|
ZHXK-L450-20-3-P7 |
450 |
20 |
7% |
210*165*205 |
100*95 |
160*95 |
Φ7*11 |
|
ZHXK-L450-25-3-P7 |
450 |
25 |
7% |
235*165*210 |
120*100 |
180*100 |
Φ10*16 |
|
ZHXK-L450-30-3-P7 |
450 |
30 |
7% |
235*170*210 |
120*105 |
180*105 |
Φ10*16 |
|
ZHXK-L450-40-3-P7 |
450 |
40 |
7% |
235*180*225 |
120*115 |
180*115 |
Φ10*16 |
|
ZHXK-L450-50-3-P7 |
450 |
50 |
7% |
270*190*250 |
140*115 |
200*115 |
Φ10*16 |
|
ZHXK-L480-10-3-P7 |
480 |
10 |
7% |
180*135*180 |
100*75 |
160*75 |
Φ7*11 |
|
ZHXK-L480-15-3-P7 |
480 |
15 |
7% |
180*135*180 |
100*75 |
160*75 |
Φ7*11 |
|
ZHXK-L480-20-3-P7 |
480 |
20 |
7% |
210*165*205 |
100*95 |
160*95 |
Φ7*11 |
|
ZHXK-L480-25-3-P7 |
480 |
25 |
7% |
235*165*210 |
120*100 |
180*100 |
Φ10*16 |
|
ZHXK-L480-30-3-P7 |
480 |
30 |
7% |
235*170*210 |
120*105 |
180*105 |
Φ10*16 |
|
ZHXK-L480-40-3-P7 |
480 |
40 |
7% |
235*180*225 |
120*115 |
180*115 |
Φ10*16 |
|
ZHXK-L480-50-3-P7 |
480 |
50 |
7% |
270*190*250 |
140*115 |
200*115 |
Φ10*16 |
|
ZHXK-L525-10-3-P14 |
525 |
10 |
14% |
210*165*205 |
100*95 |
160*95 |
Φ7*11 |
|
ZHXK-L525-15-3-P14 |
525 |
15 |
14% |
235*170*210 |
120*100 |
180*100 |
Φ10*16 |
|
ZHXK-L525-20-3-P14 |
525 |
20 |
14% |
235*180*210 |
120*105 |
180*105 |
Φ10*16 |
|
ZHXK-L525-25-3-P14 |
525 |
25 |
14% |
235*180*225 |
120*115 |
180*115 |
Φ10*16 |
|
ZHXK-L525-30-3-P14 |
525 |
30 |
14% |
270*190*250 |
140*115 |
200*115 |
Φ10*16 |
|
ZHXK-L525-40-3-P14 |
525 |
40 |
14% |
270*200*265 |
140*120 |
200*120 |
Φ10*16 |
|
ZHXK-L525-50-3-P14 |
525 |
50 |
14% |
270*210*275 |
140*130 |
200*130 |
Φ10*16 |
|
ZHXK-L280-10-3N-P7 |
280 |
10 |
7% |
180*135*180 |
100*75 |
160*75 |
Φ7*11 |
|
ZHXK-L280-15-3N-P7 |
280 |
15 |
7% |
210*165*205 |
100*95 |
160*95 |
Φ7*11 |
|
ZHXK-L280-20-3N-P7 |
280 |
20 |
7% |
235*165*210 |
120*100 |
180*100 |
Φ10*16 |
|
ZHXK-L280-25-3N-P7 |
280 |
25 |
7% |
235*170*210 |
120*105 |
180*105 |
Φ10*16 |
|
ZHXK-L280-30-3N-P7 |
280 |
30 |
7% |
235*170*225 |
120*105 |
180*105 |
Φ10*16 |
|
ZHXK-L280-40-3N-P7 |
280 |
40 |
7% |
235*180*225 |
120*115 |
180*115 |
Φ10*16 |
订货须知
电力系统图；
系统电压等级；
匹配电容器容量；
电抗率；
补偿方式（共补/分补/混合补偿）；
绕组材质（T铜/L铝）
负载性质；
特殊要求注明；
