低压电容器
产品概述
ZHXK-C系列低压电力电容器主要应用于0.4KV电力系统中，用具有自愈功能的高级金属化聚丙烯薄膜缠绕在同一根同心绝缘管上通过长时间的真空干燥，内部三芯子角接载流金属层经气化沉淀于膜的一侧，电极由喷射在电容芯子两端的金属层来连接，通过先进的密封技术封装在金属壳中，低压电力电容器作为低压无功功率补偿设备核心元件重要的组成部分，与电网并联，就地提供系统中感性负荷所需要的容性无功，提高电力系统功率因数，减少无功损耗，改善电网供电质量及提高用电的可靠性，产品广泛应用于工厂配电系统、居民小区配电系统、市政商业建筑、交通隧道配电系统、户外箱式变电站、户外综合配电箱等领域。
功能特点
● 放电保护；电容器内部装有放电电阻，当电容器切断电源后，可以确保其端电压在60~180秒内放电至50伏以下。
● 自愈能力；当绝缘发生电压击穿，击穿点的金属导体层会产生高热迅速蒸发逸散并在几微秒内被移动推挤压力的作用下形成一个绝缘区域，形成自愈保持完好无损。

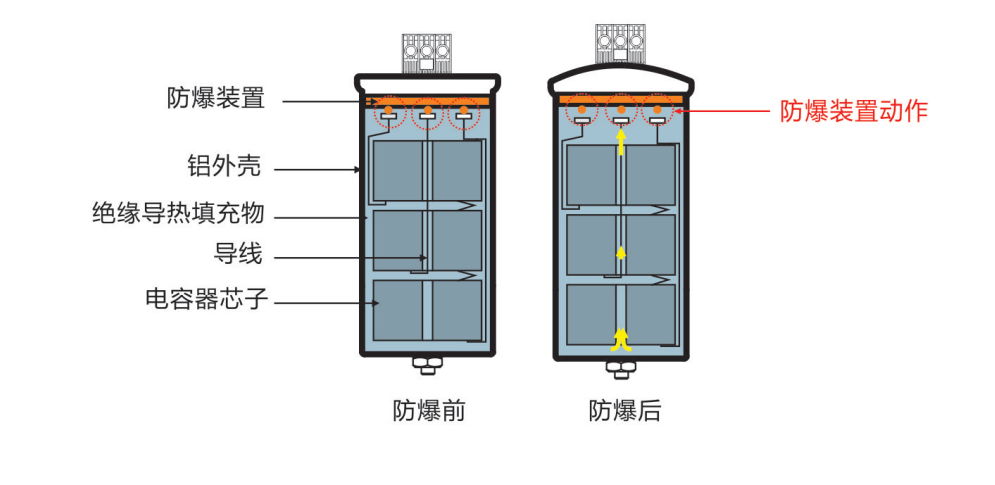

● 防爆装置；当电容器内部发生故障，温度持续升高导致聚丙烯膜自愈能力下降或者损坏，产生气体压力，过压保护装置会在压力作用下变形升高，进行防爆泄压。
● 绝缘介质；电容器中填充导热黑胶或低温环氧树脂，常温为固体形态，从而有效的减少绝缘介质损耗，在保证绝缘要求的情况下运行更加稳定。
● 安全环保；采用一次性成型的铝合金外壳，铝材质具有良好散热性能可以有效的降低产品温升，保证强度和韧性，表面不做喷漆处理更环保。
● 安装便携；电容器体积小、重量轻，不但不占用安装面积，节省空间，同时便于搬运和周转，不管是组装和施工，都具备一定的便携性。
方案原理
设计依据
GB/T12747-2017《自愈式低压并联电容器》 IEC60831 《标称电压1kV及以下交流电力系统用自愈式并联电容器第2部分:老化试验、自愈性试验和破坏试验》
技术参数
|
额定电压 |
130V～1000V |
|
额定频率 |
50/60Hz（60Hz在订货时需要注明） |
|
容量范围 |
5～40kVar（超过40kvar需要特殊订制） |
|
容量精度 |
±5% |
|
相数 |
三相 单相 |
|
耐电压 |
极间2.15Un/5s 极壳3600V/2s |
|
防护等级 |
IP00,户内安装使用 |
|
电介质 |
聚丙烯薄膜 |
|
放电 |
内部装有放电电阻,当电容器切断电源后，1分钟放电到50V以下 |
|
损耗角正切 |
工频电压 20℃ Tgδ≤0.001 |
|
过电压能力 |
Un+10%┉┉≤8小时/天 Un+15%┉┉≤30分钟/天 Un+20%┉┉≤5分钟/天 Un+30%┉┉≤1分钟/天 |
|
过电流能力 |
1.5～2.0In |
|
预期寿命 |
150000小时 |
|
相间不对称 |
＜8% |
|
密封性能 |
油性：90±2℃/3h无渗漏 充气型：＜0.5SCCM |
|
安全性能 |
过压力切断保护 满足IEC60831破坏性试验要求 满足UL810标准10000AFC试验要求 |
|
产品可靠性 |
额定电压及标称温度下运行60000小时，产品失效率小于6%（1ppm元件小时） 额定电压及标称温度下运行5000小时，产品失效率小于0.5%（1ppm元件小时） |
应用环境
● 本产品工作场所海拔不超过2000米，环境温度-40℃~+45℃，相对湿度：日平均不大于95%，月平均不大于90%。
● 本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
● 本产品户内使用运行，如果在特殊情况下户外使用，需加装保护壳，并参考相关标准保证保护壳的防护等级。
● 本产品投入运行前，应确认是否采用具有限流装置的专用投切接触器或者在电压过零时投入的无触点开关进行投切控制。
● 本产品从电源切除后，一定要保证电容器剩余电压降至10%额定电压才允许再次投入运行，通常情况这个时间约需200s。
● 本产品投入运行时，所用的控制器要带有切除后再投入锁定时间功能的控制器。如果采用一般控制器要另装快速放电设施。采用等电位投切开关的不受此限。
● 本产品可以与低压电抗器串联接入运行，可以有效避免早期损坏，在选择电抗器时注意电压等级以及电抗率的匹配以免产生谐振。

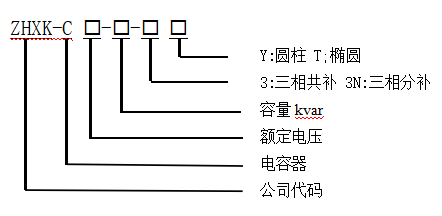

型号含义

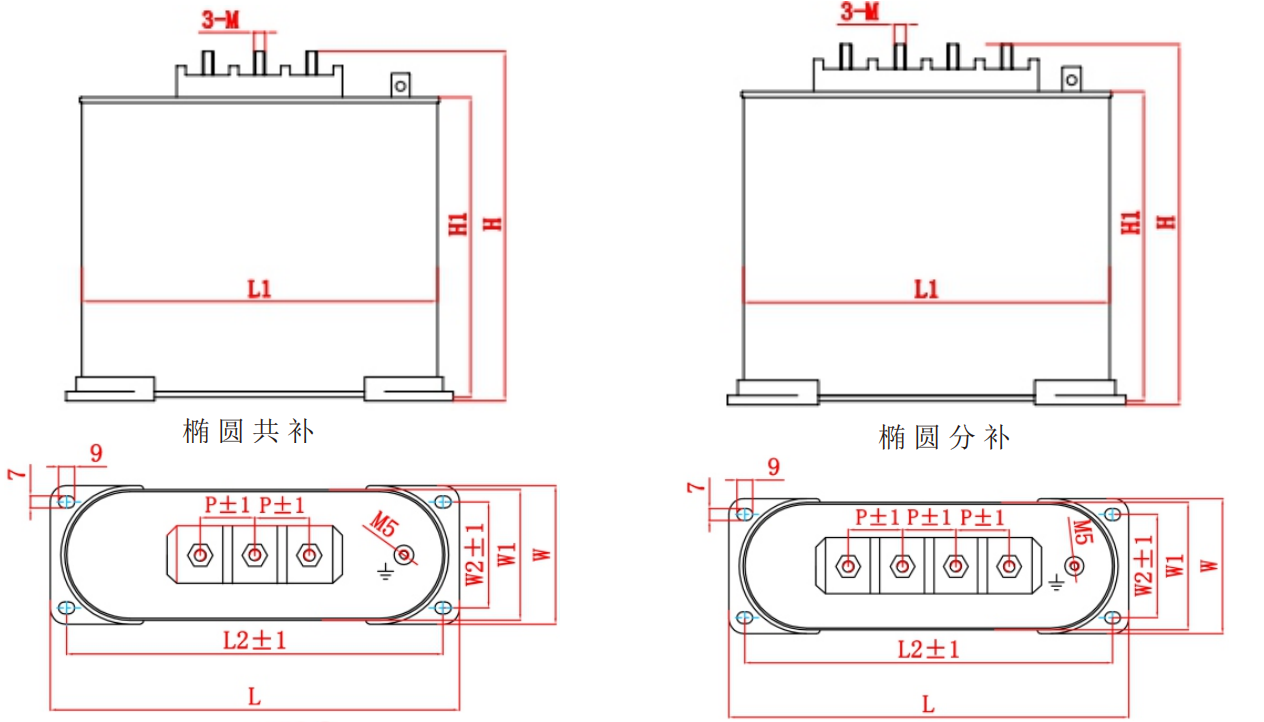

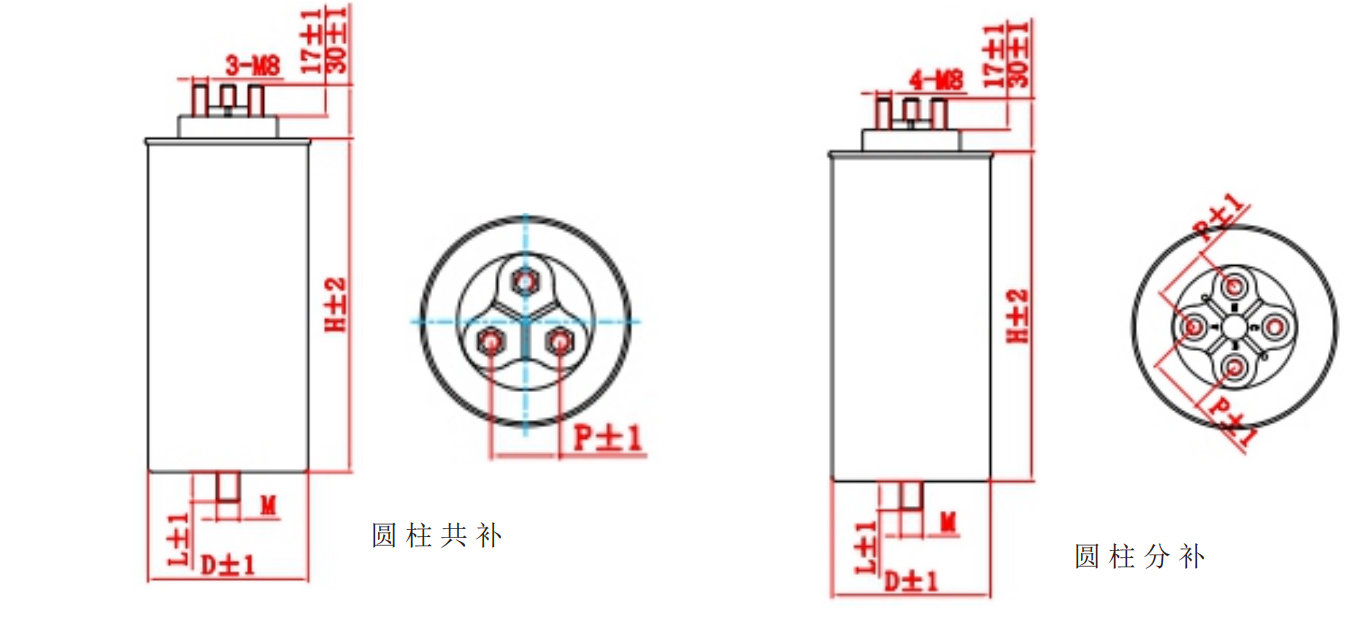

外观结构
选型参考
|
型号规格 |
外形类别 |
电压（V） |
容量（kvar） |
外形尺寸（D*H） |
安装尺寸(M*L) |
螺丝间距(P) |
接线方式 |
|
ZHXK-C450-5-3-7Y |
圆柱 |
450 |
5 |
Φ76×240 |
M12*16 |
30 |
角形 |
|
ZHXK-C450-10-3-7Y |
圆柱 |
450 |
10 |
Φ76×240 |
M12*16 |
30 |
角形 |
|
ZHXK-C450-15-3-7Y |
圆柱 |
450 |
15 |
Φ86×240 |
M12*16 |
30 |
角形 |
|
ZHXK-C450-20-3-7Y |
圆柱 |
450 |
20 |
Φ96×240 |
M16*25 |
30 |
角形 |
|
ZHXK-C450-25-3-7Y |
圆柱 |
450 |
25 |
Φ106×240 |
M16*25 |
35 |
角形 |
|
ZHXK-C450-30-3-7Y |
圆柱 |
450 |
30 |
Φ116×240 |
M16*25 |
35 |
角形 |
|
ZHXK-C450-40-3-7Y |
圆柱 |
450 |
40 |
Φ116×290 |
M16*25 |
35 |
角形 |
|
ZHXK-C250-5-3N-7Y |
圆柱 |
250 |
5 |
Φ76*240 |
M12*16 |
30 |
星形 |
|
ZHXK-C250-10-3N-7Y |
圆柱 |
250 |
10 |
Φ86*240 |
M12*16 |
30 |
星形 |
|
ZHXK-C250-15-3N-7Y |
圆柱 |
250 |
15 |
Φ96*240 |
M16*25 |
30 |
星形 |
|
ZHXK-C250-20-3N-7Y |
圆柱 |
250 |
20 |
Φ106*240 |
M16*25 |
30 |
星形 |
|
ZHXK-C250-25-3N-7Y |
圆柱 |
250 |
25 |
Φ116*240 |
M16*25 |
30 |
星形 |
|
ZHXK-C250-30-3N-7Y |
圆柱 |
250 |
30 |
Φ116*290 |
M16*25 |
30 |
星形 |
|
ZHXK-C480-5-3-8Y |
圆柱 |
480 |
5 |
Φ76×240 |
M12*16 |
30 |
角形 |
|
ZHXK-C480-10-3-8Y |
圆柱 |
480 |
10 |
Φ76×240 |
M12*16 |
30 |
角形 |
|
ZHXK-C480-15-3-8Y |
圆柱 |
480 |
15 |
Φ86×240 |
M12*16 |
30 |
角形 |
|
ZHXK-C480-20-3-8Y |
圆柱 |
480 |
20 |
Φ96×240 |
M16*25 |
30 |
角形 |
|
ZHXK-C480-25-3-8Y |
圆柱 |
480 |
25 |
Φ106×240 |
M16*25 |
35 |
角形 |
|
ZHXK-C480-30-3-8Y |
圆柱 |
480 |
30 |
Φ116×240 |
M16*25 |
35 |
角形 |
|
ZHXK-C480-40-3-8Y |
圆柱 |
480 |
40 |
Φ116×290 |
M16*25 |
35 |
角形 |
|
ZHXK-C280-5-3N-8Y |
圆柱 |
280 |
5 |
Φ76*240 |
M12*16 |
30 |
星形 |
|
ZHXK-C280-10-3N-8Y |
圆柱 |
280 |
10 |
Φ86*240 |
M12*16 |
30 |
星形 |
|
ZHXK-C280-15-3N-8Y |
圆柱 |
280 |
15 |
Φ96*240 |
M16*25 |
30 |
星形 |
|
ZHXK-C280-20-3N-8Y |
圆柱 |
280 |
20 |
Φ106*240 |
M16*25 |
30 |
星形 |
|
ZHXK-C280-25-3N-8Y |
圆柱 |
280 |
25 |
Φ116*240 |
M16*25 |
30 |
星形 |
|
ZHXK-C280-30-3N-8Y |
圆柱 |
280 |
30 |
Φ116×290 |
M16*25 |
30 |
星形 |
|
ZHXK-C525-5-3-8Y |
圆柱 |
525 |
5 |
Φ76*240 |
M12*16 |
30 |
角形 |
|
ZHXK-C525-10-3-8Y |
圆柱 |
525 |
10 |
Φ76*240 |
M12*16 |
30 |
角形 |
|
ZHXK-C525-15-3-8Y |
圆柱 |
525 |
15 |
Φ86*240 |
M12*16 |
30 |
角形 |
|
ZHXK-C525-20-3-8Y |
圆柱 |
525 |
20 |
Φ96*240 |
M16*25 |
30 |
角形 |
|
ZHXK-C525-25-3-8Y |
圆柱 |
525 |
25 |
Φ106*240 |
M16*25 |
35 |
角形 |
|
ZHXK-C525-30-3-8Y |
圆柱 |
525 |
30 |
Φ116*240 |
M16*25 |
35 |
角形 |
|
ZHXK-C525-40-3-8Y |
圆柱 |
525 |
40 |
Φ136*290 |
M16*25 |
35 |
角形 |
|
型号规格 |
外形类别 |
电压（V） |
容量（kvar） |
整体外形尺寸（L*W*H） |
壳体外形尺寸(L1*W1*H1) |
安装尺寸(L2*W2） |
安装螺柱（M） |
螺柱间距（P） |
接线方式 |
|
ZHXK-C450-5-3-T |
椭圆 |
450 |
5 |
207*74*140 |
196*66*115 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C450-10-3-T |
椭圆 |
450 |
10 |
207*74*150 |
196*66*125 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C450-15-3-T |
椭圆 |
450 |
15 |
207*74*180 |
196*66*155 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C450-20-3-T |
椭圆 |
450 |
20 |
207*74*210 |
196*66*185 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C450-25-3-T |
椭圆 |
450 |
25 |
207*74*245 |
196*66*215 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C450-30-3-T |
椭圆 |
450 |
30 |
207*74*275 |
196*66*245 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C250-5-3N-T |
椭圆 |
250 |
5 |
207*74*155 |
196*66*125 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C250-10-3N-T |
椭圆 |
250 |
10 |
207*74*165 |
196*66*135 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C250-15-3N-T |
椭圆 |
250 |
15 |
207*74*215 |
196*66*185 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C250-20-3N-T |
椭圆 |
250 |
20 |
207*74*245 |
196*66*215 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C250-25-3N-T |
椭圆 |
250 |
25 |
207*74*295 |
196*66*265 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C250-30-3N-T |
椭圆 |
250 |
30 |
207*74*330 |
196*66*300 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C250-40-3N-T |
椭圆 |
250 |
40 |
253*95*295 |
242*90*265 |
233*77 |
8 |
28 |
星形 |
|
ZHXK-C480-5-3-T |
椭圆 |
480 |
5 |
207*74*140 |
196*66*115 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C480-10-3-T |
椭圆 |
480 |
10 |
207*74*150 |
196*66*125 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C480-15-3-T |
椭圆 |
480 |
15 |
207*74*180 |
196*66*155 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C480-20-3-T |
椭圆 |
480 |
20 |
207*74*210 |
196*66*185 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C480-25-3-T |
椭圆 |
480 |
25 |
207*74*245 |
196*66*215 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C480-30-3-T |
椭圆 |
480 |
30 |
207*74*275 |
196*66*245 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C280-5-3N-T |
椭圆 |
280 |
5 |
207*74*155 |
196*66*125 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C280-10-3N-T |
椭圆 |
280 |
10 |
207*74*165 |
196*66*135 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C280-15-3N-T |
椭圆 |
280 |
15 |
207*74*215 |
196*66*185 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C280-20-3N-T |
椭圆 |
280 |
20 |
207*74*245 |
196*66*215 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C280-25-3N-T |
椭圆 |
280 |
25 |
207*74*295 |
196*66*265 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C280-30-3N-T |
椭圆 |
280 |
30 |
207*74*330 |
196*66*300 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C280-40-3N-T |
椭圆 |
280 |
40 |
253*95*295 |
242*90*265 |
233*77 |
8 |
28 |
星形 |
|
ZHXK-C300-5-3N-T |
椭圆 |
300 |
5 |
207*74*155 |
196*66*125 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C300-10-3N-T |
椭圆 |
300 |
10 |
207*74*165 |
196*66*135 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C300-15-3N-T |
椭圆 |
300 |
15 |
207*74*215 |
196*66*185 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C300-20-3N-T |
椭圆 |
300 |
20 |
207*74*245 |
196*66*215 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C300-25-3N-T |
椭圆 |
300 |
25 |
207*74*295 |
196*66*265 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C300-30-3N-T |
椭圆 |
300 |
30 |
207*74*330 |
196*66*300 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C300-40-3N-T |
椭圆 |
300 |
40 |
253*95*295 |
242*90*265 |
233*77 |
8 |
28 |
角形 |
|
ZHXK-C525-5-3-T |
椭圆 |
525 |
5 |
207*74*140 |
196*66*115 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C525-10-3-T |
椭圆 |
525 |
10 |
207*74*150 |
196*66*125 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C525-15-3-T |
椭圆 |
525 |
15 |
207*74*180 |
196*66*155 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C525-20-3-T |
椭圆 |
525 |
20 |
207*74*210 |
196*66*185 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C525-25-3-T |
椭圆 |
525 |
25 |
207*74*245 |
196*66*215 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C525-30-3-T |
椭圆 |
525 |
30 |
207*74*295 |
196*66*265 |
191*59 |
8 |
28 |
角形 |
● 电力系统图；
● 系统电压等级；
● 补偿容量；
● 极相（三相/单相）
● 补偿方式（共补/分补/混合补偿）；
● 外观型状（T方型/Y圆柱型）；
● 负载性质；
● 特殊要求注明；
