智能列头柜

产品概述

智能列头柜融合了最新的网络监控技术、数字电子控制技术和低压动力系统配电技术,适用于金融、电信、政府及 IT 行业等 IDC 数据机房或工业企业等重要用户,为服务器、网络设备等重要设备提供电能计量和分配、回路保护、管理与计算机接地等服务,为企业的节能减排工作提供了重要的工具。

性能特点

强大的智能检测功能和监控功能,可以满足客户远程监控,无人值守的需求,

具有动热稳定性好、安全可靠、配置方便、可维护性高,造型美观等特点

人机友好的客户界面,使用了大屏幕的触摸式显示,方便客户使用;

可选择固定式和热插拔式两种输出开关,开关类型和数量可根据用户要求进行定制

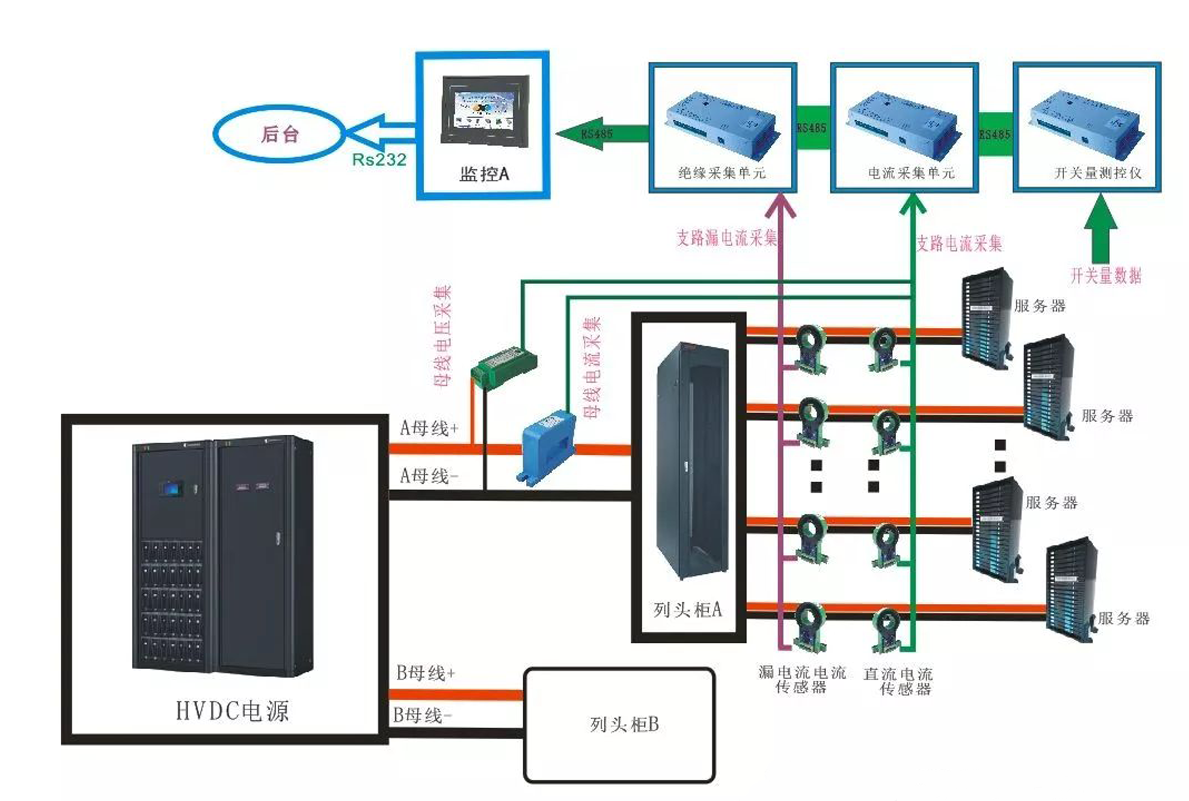

方案原理

“列头柜”是一列机柜设备最顶端的一个机柜,为成行排列或按功能区划分的机柜提供网络布线传输服务或配电管理的设备,一般位于一列机柜的端头。从字面意义上就知道是位于一列机柜端头的柜子。其实列头柜只是一个比较形象的设备管理与分配机柜的定义,它的摆放位置很多情况下是位于一列机柜的一个端头,但实际上它可以位于一列机柜的任何位置上,甚至单独放置,所以叫列头柜,列头柜起的是分流的作用.

主要功能是对这一列机柜的交流或者直流负载提供电源,起到配电,监控,测量、保护、告警等功能。列头柜类似于柜式的配电箱,里边集中了很多断路器。

比较项目

列头柜

传统配电柜

电流监控

监测总电流,三相电各支路电流及输出各分支至机柜电流

只监测总电流

电路结构

使机房形成二层电路结构,形成树状用电监测管理,调整运行方式、优化用电结构

机房电路只有一层结构,电流分配显示不明晰

电路维护性

方便电路维修,节省宝贵的断电时间

需断开所有电路进行维修,容错率低

监测电能

配置电能模块,测算电能消耗,实现合理、节约用电,降低用电成本

无电能消耗显示,无法提供机房用电数据

显示

LCD液晶显示,数据准确

传统机械式,仪表显示

安装

标准机柜式安装,外观与机柜一致



设备集成化

集成度高,同等容量下,体积减少


技术参数

直流

输入

额定电压

直流24VDC/48VDC/220VDC/240VDC/336VDC等

输出

总输入容量配

电机构回路

分断开关型式

按图纸要求63~800A

支持单母线,双母线和多母线方案(输出最大可达36路)

熔断器、固定开关、热插拔开关容量10-63A,1P/2P,分路分断能力6~10KA

系统功能

输入检测

输出检测

告警

可选功能

主路功率,直流电压,实际额定电流,负载%,电能KWh,主路(熔断器)状态

各分路功率,实际电流,额定电流,负载%,电能KWh,开关状态

电能超限,电力超限,开关断开,防雷告警,系统告警

主对地绝缘监测,分路监测,温度,湿度,分离脱扣等



检测精度

输入/输出

电流:精度±0.5%,范围1%-120%;电压:精度0.5%,范围5%-120%;频率45-60Hz;电量±1℃

防雷

规格

标配D级或C级浪涌保护器;20kA,40kA

I/O接口

DI输入

D输出

AI输入

2路干接点输入;

1路继电器输出

1路两线PT100温度检测,测温范围-40-200℃

符合规范

标准

CCC IEC EMC

显示界面

尺寸规格

标配7寸显示屏(可选8.10.12寸)

通信接口

串口

网口

RS485 1路 1200-38400dps,modbus-RTU

RJ45 1路 10/100M自适应 TCP/IP modbus协议

尺寸

规格

600*1200*2000(深度可选:800/1000/1100/1200mm)800*1100*2000mm其他规格可定制

交流

输入

额定电压

频率

220/380VAC,三相三线+地或三相四线+地+±20%

50/60Hz±10%

输出

额定电压

总开关量

配电结构回路

分路开关

220Vac单相两线+地,380Vac三相四线+地

按图纸要求63-630A

支持单母线,双母线和多母线方案(输出最大可达128路/单模块)

固定式开关,热插拔开关或热插拔可调相关开关,容量10~63A,级数

系统功能

输入检测

输出检测

告警

主路电量,有功功率,现在功率,功率因数,三线相电压,三相线电压,实际电流,额定电流,零线电流,负载%,电能KWh,频率,电压谐波V-THO百分比和分次谐波。主路开关状态,各分路有功功率,功率因数,实际电流,额定电流,负载%,电能kWh电流谐波,开关状态,电压超限,电流超限,频率超限,缺相,开关断开,防雷告警/变压器过温,系统告警等。李线电流,对地漏电流/温度,湿度,分离脱扣等

检测精度

输入/输出

电流:精度±0.5%,范围1%-120%;电压:精度0.5%,范围5%-120%;频率45-60Hz±0.01Hz;电量:精度1%;温度±1℃

防雷

规格

标配D级或C级浪涌保护器;20kA,40kA

I/O接口

DI输入

D输出

AI输入

2路干接点输入;

1路继电器输出

1路两线PT100温度检测,测温范围-40-200℃

符合规范

标准

CCC IEC EMC

显示界面

尺寸规格

标配7寸显示屏(可选8.10.12寸)

通信接口

串口

网口

RS485 1路 1200-38400dps,modbus-RTU

RJ45 1路 10/100M自适应 TCP/IP modbus协议

尺寸

规格

600*1200*2000(深度可选:800/1000/1100/1200mm)800*1100*2000mm其他规格可定制

应用环境

本产品工作场所海拔不超过2000米,环境温度-25℃~+40℃,相对湿度:日平均不大于95%,月平均不大于90%。

本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。

本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。

上述为正常使用环境条件,如果实际使用环境不同于上述正常环境条件,由用户与制造厂协商解决。

选型参考

外形尺寸mm

安装方式

W

H

D

落地

600

2000

2200

800

600

1000

600

1200

600

700*500*200

600

800*600*250



型号含义




外观结构



订货须知

电力系统图;

系统电压等级;

负载设备容量;

极相(单相/三相);

线路运行参数(效果最佳)

负载性质;

特殊要求注明;
