天翼+系列终端配电箱
产品概述
全新天翼+系列是施耐德电气针对中高端商业/民用建筑市场开发的户内终端配电箱升级产品系列*。外观简约大气，多种尺寸可供选择，搭配施耐德电气模数化低压终端配电产品，为用户提供安全、美观、可靠的配电解决方案。
性能特点
多排配电箱排与排之间的空间加大(125mm)
一体化多排导轨支架,外延式安装,安装方便维护简单
独特面盖快速连接功能,同时可以根据实际情况调节面盖高度
细化的双零排结构,满足不同使用需求

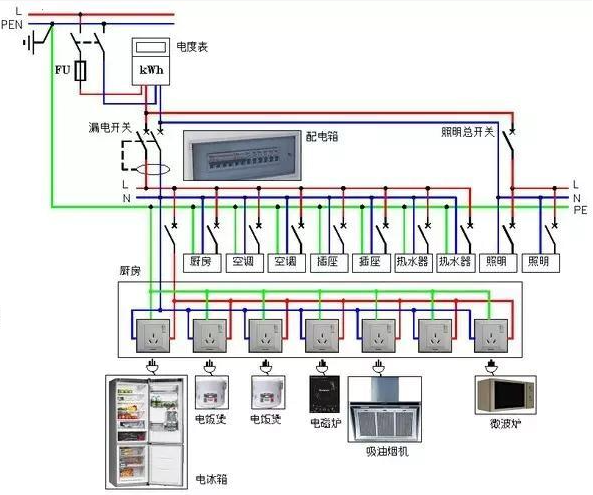

方案原理
设计依据
该产品符合IEC60439-1:1992《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
该产品符合GB 7251.1-1997《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
技术参数
|
位数 |
单排8位、12位、16位、18位、22位 |
|
多排32位、40位（2排）、54位（3排） |
|
|
配电箱额定电流 |
单排63A; 2排~3排 125A |
|
不透明门 |
单排：箱门向上开启110度 多排：箱门水平开启180度 |
|
材料 |
塑料面盖：绝缘、环保型耐燃自熄式材料 |
|
颜色 |
白色（可根据需求定制颜色） |
|
箱体组成 |
采用1.0mm钢板制造，内折边设计，表面2通过静电喷粉技术处理 |
|
防护等级 |
IP40 |
|
柜体材料 |
冷轧钢板 |
|
涂料 |
静电喷涂的环氧树脂粉末 |
|
颜色 |
RAL7035(工业灰） |
|
柜体内部的绝缘材料 |
耐高温、阻燃 |
应用环境
本产品工作场所海拔不超过2000米，环境温度-25℃~+40℃，相对湿度：日平均不大于95%，月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件，如果实际使用环境不同于上述正常环境条件，由用户与制造厂协商解决。

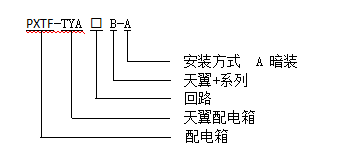

型号含义

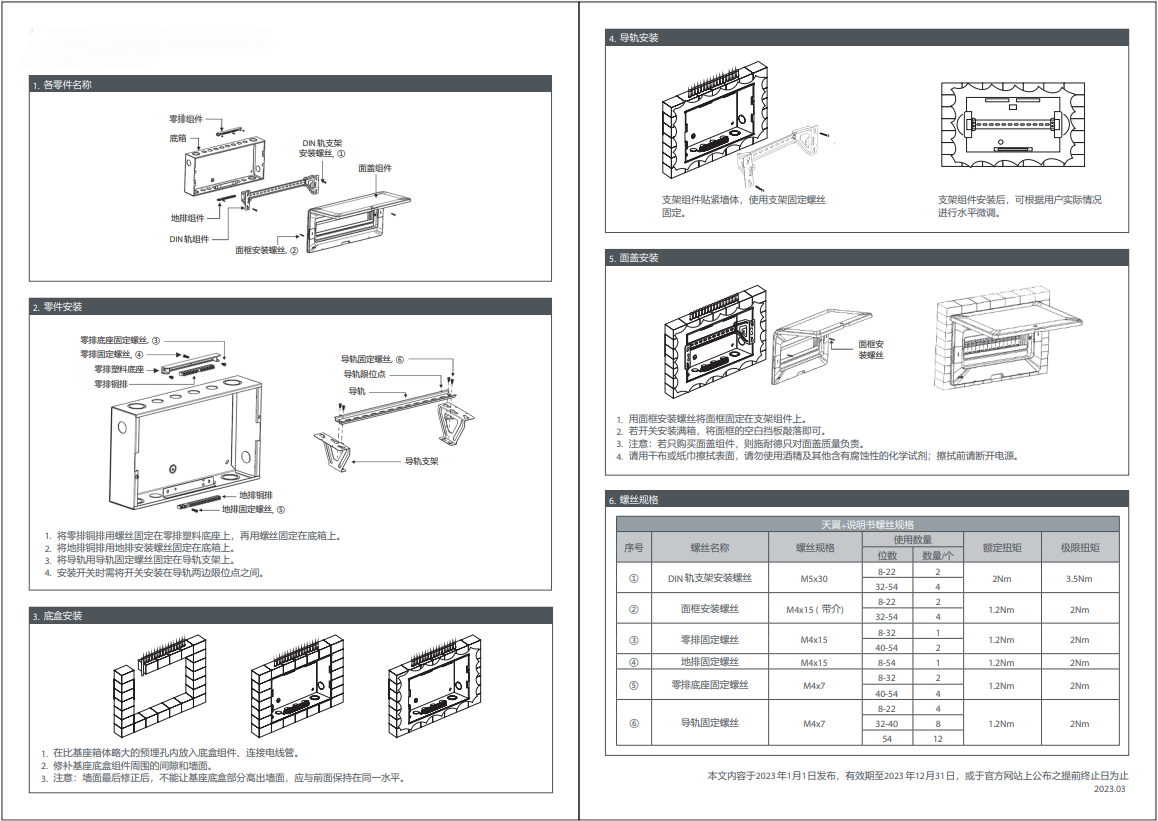

外观机构

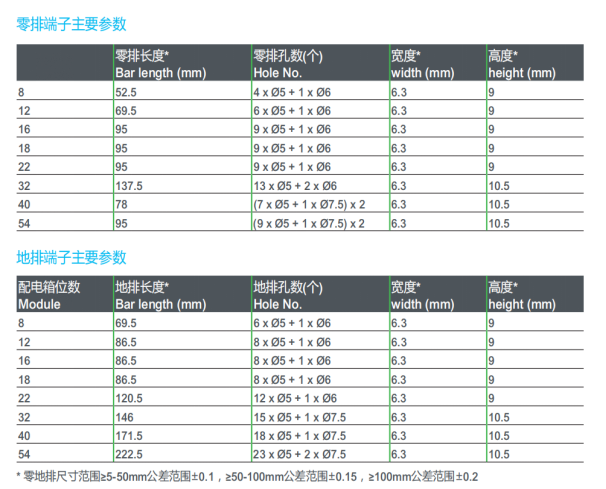

选型参考
|
型号 |
排数 |
排数单位 |
颜色 |
安装方式 |
面盖材质 |
|
TYA08B |
一排 |
8位 |
白色 |
暗装 |
塑料 |
|
TYA12B |
一排 |
12位 |
|||
|
TYA16B |
一排 |
16位 |
|||
|
TYA18B |
一排 |
18位 |
|||
|
TYA22B |
一排 |
22位 |
|||
|
TYA32B |
二排 |
32位 |
|||
|
TYA40B |
二排 |
40位 |
|||
|
TYA54B |
二排 |
54位 |
订货须知
系统原理图；
系统电压等级；
额定功率；
使用环境（户内）
嵌入式安装；
进出线方式；
负载性质；
特殊要求注明；
