Prisma E标准化低压成套
产品概述

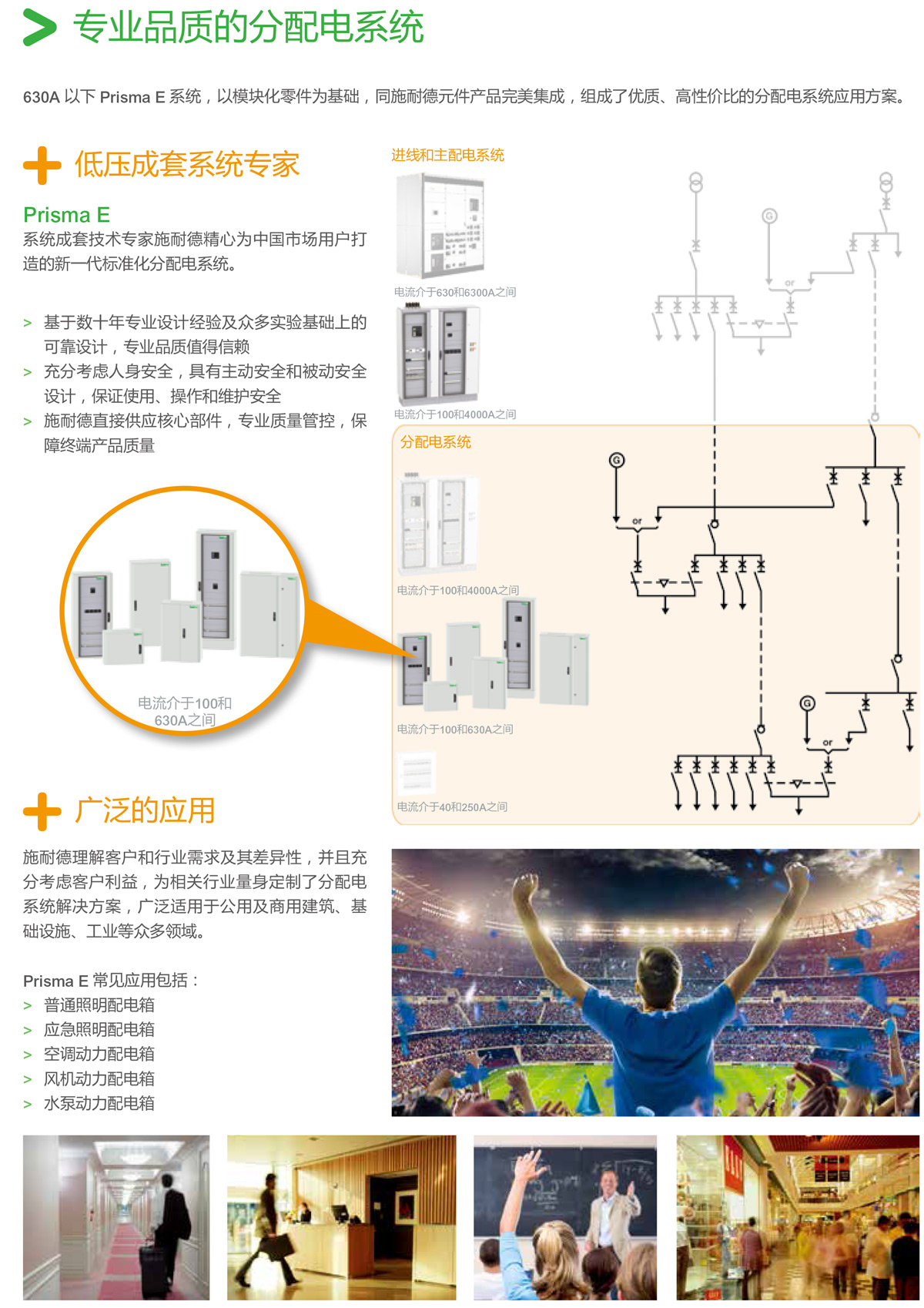

Prisma E配电箱是施耐德授权中航新科电气生产的低压开关设备。精心为中国市场打造的新一代低压配电箱产品。Prisma E适用用630A及以下的低压分配电系统，以模块化零件为基础，同施耐德元件产品完美集成，组成了优质、高性价比的标准化分配电系统应用方案。Prisma E开关柜广泛应用于医院，学校，数据中心，体育场馆，工厂等领域。Prisma E开关柜常见的应用包括：普通照明配电箱，应急照明配电箱，空调动力配电箱，风机动力配电箱，水泵动力配电箱，智能照明配电箱，PLC控制柜，变频启动柜等。

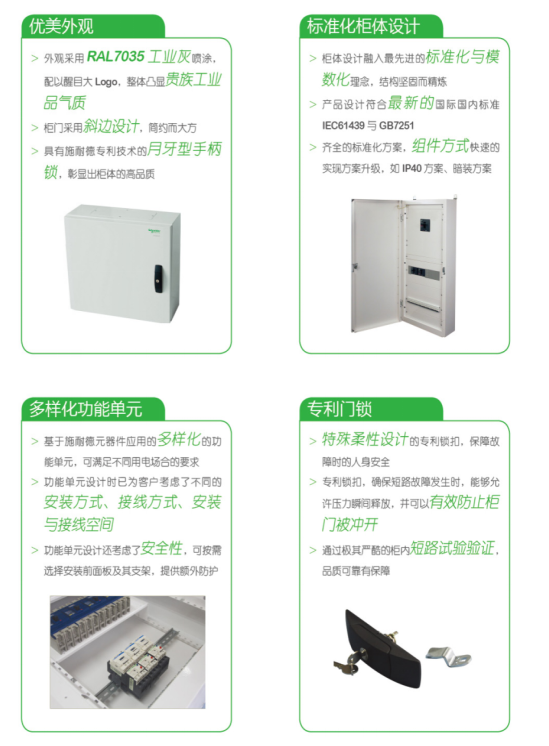

性能特点
符合IEC61439.1,IEC61439.2 以及 GB7251.1，GB7251.12国际国内标准
所有方案经过精心计算模拟或严苛试验验证，充分保证安全性和可靠性
提供丰富的配电附件和灵活的可扩展模块，具有易接线，免维护省工期等特点
便捷的设计选型工具，轻松实现产品选型、生产、组装和交付

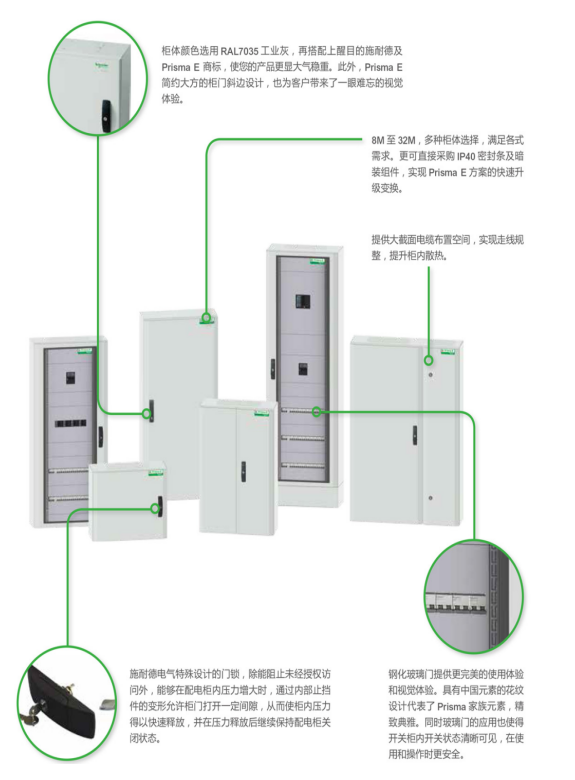

外观由法国美学大师设计，融合中国元素花纹，精致典雅，适合高端商业建筑、工业建
筑和基础设施
可选精致钢化透明玻璃门，让内部开关状态清晰可见，实用和美观的平衡
方案原理
设计依据
该产品符合IEC60439-1:1992《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
该产品符合GB 7251.1-1997《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。
技术参数
|
额定电流（A） |
630 |
||||||
|
额定绝缘电压Ui （V AC） |
1000 |
||||||
|
额定工作电压（V AC） |
400V/440V |
||||||
|
额定冲击耐受电压(kv) |
8 |
||||||
|
频率（Hz） |
50/60 |
||||||
|
额定短时耐受电流JCW (KA/1S) |
20 |
||||||
|
额定峰值耐受电流IPK (KA) |
42 |
||||||
|
机械特性（尺寸，IP） |
|||||||
|
总体高度（mm） |
500 |
70 |
900 |
1100 |
1300 |
1650 |
1850 |
|
垂直模数 1个模数=50 mm |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
|
深度(mm) |
235 |
305 |
|||||
|
暗装柜深度（mm） |
220 |
/ |
|||||
|
柜体宽度（mm） |
600 900mm |
||||||
|
分隔形式 |
1 |
||||||
|
门类型 |
实心门、对开门、玻璃门 |
||||||
|
IP等级 |
30/31/40/41/45 |
||||||
|
IK等级 |
07/10 |
||||||
|
适用标准 |
|||||||
|
型式试验 |
GB7251.1和GB7251.12 |
||||||
|
IP等级 |
IEC60529 |
||||||
|
空柜标准 |
GB/T 20641 |
||||||
|
环境条件 |
|||||||
|
运行 |
室内 |
||||||
|
最大海拔高度（m） |
2000 |
||||||
|
环境平均温度（℃） |
35 |
||||||
|
污染等级 |
3 |
||||||
|
其它 |
|||||||
|
柜体材料 |
冷轧钢板 |
||||||
|
涂料 |
静电喷涂的环氧树脂粉末 |
||||||
|
颜色 |
RAL7035(工业灰） |
||||||
|
柜体内部的绝缘材料 |
耐高温、阻燃 |
||||||
应用环境
本产品工作场所海拔不超过2000米，环境温度-25℃~+40℃，相对湿度：日平均不大于95%，月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件，如果实际使用环境不同于上述正常环境条件，由用户与制造厂协商解决。

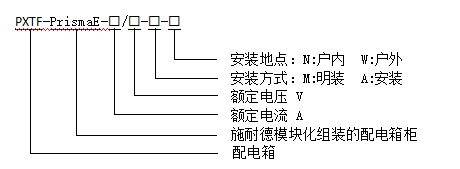

型号含义
选型参考
订货须知
1、型号;
2、安装方式;
3、结构型式及外形尺寸;
4、系统图和控制原理图;
5、有特殊要求的协商解决。
