有源补偿控制器

产品概述

ZHXK-2000Y系列低压有源补偿控制器,主要应用于0.4KV低压电力系统中,主要由单片机、信号采集模块、存储通信模块、开关控制模块、人机界面、和电源模块等组成,经过数据采集、信息处理后,通过信号指令对SVG、APF等有源补偿设备进行自动化控制,来满足系统对补偿和滤波的实际需求,来实现提高功率因数,提高电力变压器的利用效率,降低线损,改善电压质量的作用。产品广泛应用于大型企业、商场、海岸港口、医院、轨道交通、冶金、矿山、石油化工、大型建材、生产工厂、水利能源等诸多领域。

性能特点

测量准确:以基波无功功率计算投切电容器容量,可避免多种形式的投切震荡,并在有谐波的场合下能正确显示电网功率因数,功率因数测量精度高,显示范围宽。

可靠性高:具有掉电保护功能,控制参数停电不丢失;具有过电压、欠电压、畸变率超标、过温保护;具有谐波测量及保护功能。可以安全、可靠地在强磁场环境中运行。

多种显示:可实时显示电网功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率电流总谐波畸变率、频率的平均值及电容投切状态等信息;

使用方便:快捷功能键盘,大屏幕LCD显示屏,中文操作,人机界面,各种控制参数全数字可调直观使用方便;并具有自动运行与手动运行2种工作方式;

控制输出:可设置控制输出优先级,优先无功补偿或者优先谐波补偿,也可设置定值输出,将补偿和滤波做容量定值进行工作输出;

通讯组网能力强:具有RS-485,MODBUS标准现场总线通讯接口,可以通过有线、无线等传输方式接入云平台、配电集中控制室等监控系统。

方案原理

设计依据

GB 11463-89 《电子测量仪器可靠性试验》

P727D40《电容式触摸屏技术要求》

技术参数

工作电压

24V DC ±20%

屏幕尺寸

7 inch(英寸)/10 inch(英寸)

取样电压

AC220V/AC380V

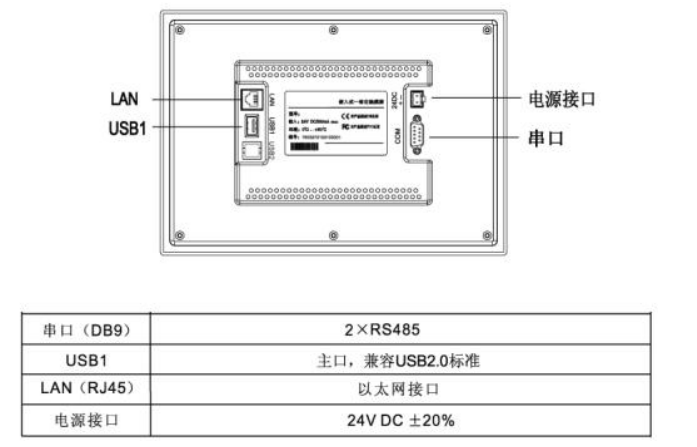

串口

二路RS-485接口(COM2、COM3)

USB1

一路USB Device接口,支持ADB和PC机同步和联调应用程序

触摸屏

电阻触摸屏(可选配:电容触摸屏)

分辨率

1024x600

CPU

Cortex-A53四核,最高主频1.5GHZ

内存

1GB的LPDDR4(可选2G)

网口

一路100M的以太网络接口

选配

4G模块、蓝牙

应用环境

本产品工作场所海拔不超过2000米,环境温度-40℃~+45℃,相对湿度:日平均不大于95%,月平均不大于90%。

本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。

本产品户内使用运行,如果在特殊情况下户外使用,需加装保护壳,并参考相关标准保证保护壳的防护等级。

本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。

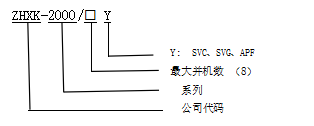

型号定义

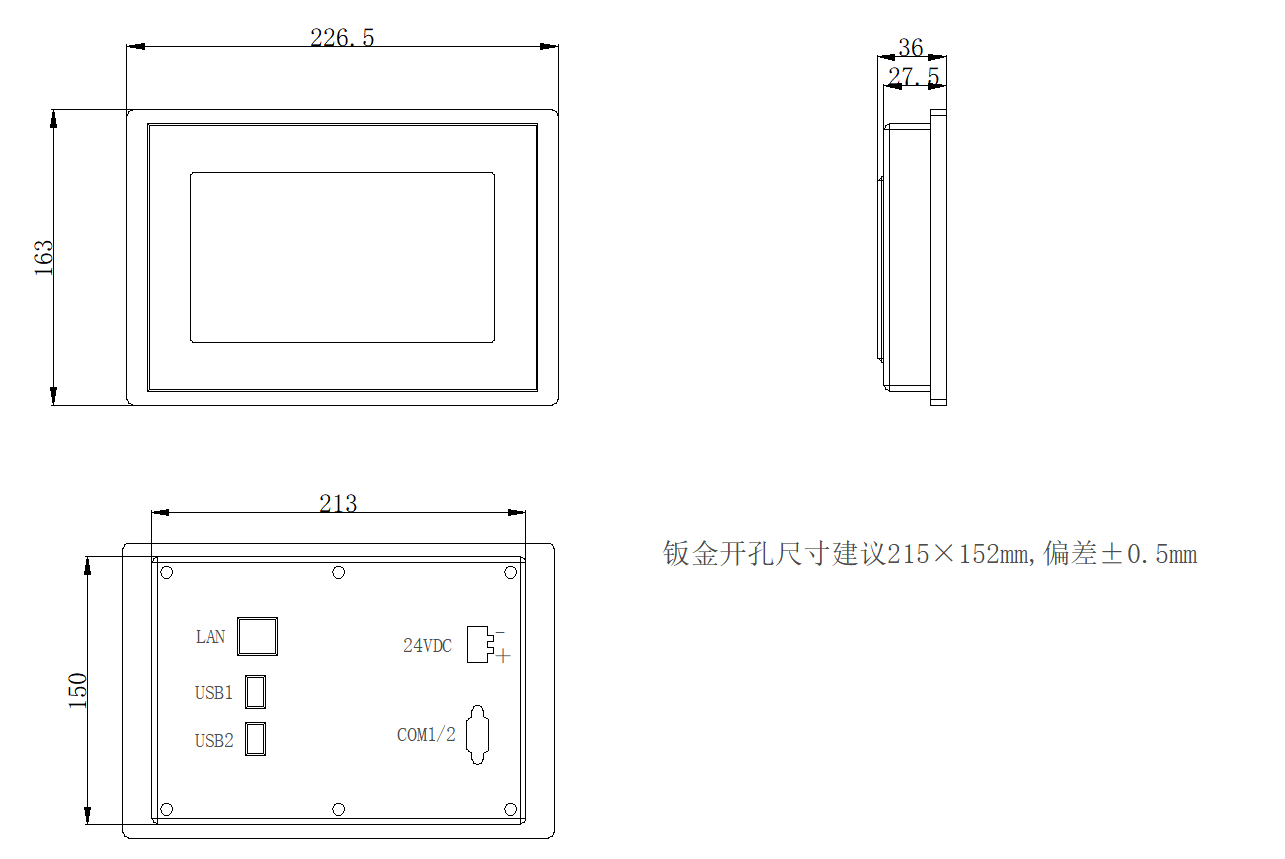

外观结构

选型参考



型号

描述

外形尺寸(W*H)

嵌入厚度(D)

安装尺寸(W*H)

ZHXK-2000/8Y

智能电容、SVC、SVG、APF

226.5*163

48

215*152

订货须知

电力系统图;

装机容量,控制回路数量;

控制输出优先级(SVG/APF/SA定值)

控制组合(单柜/主辅柜)

采样极相(电压/电流)

面板开孔尺寸;安装方式;

负载性质;

特殊要求注明;
