能耗管理系统
产品概述
ZHXK-PCmsys能耗管理系统系统采用物联网、云计算、精细计量、数字传感等先进技术，能够实时、全面、准确地采集水、电、油、气等各种能耗数据，动态分析能耗状况、辅助制定并不断优化节能方案、智能控制耗能设备的最佳运行状态、实时准确地核算节能量，具有在线计量、监测、分析、控制、管理等功能，为用能单位实施定额控制、制定节能措施、提高节能效率、核定节能收益提供科学、有效的实时管控手段，是精细化、智能化、现代化的节能减排管理不可或缺的重要保障。
性能特点
自动抄表：系统根据用户需求，可按月按日按时按分进行自动抄读数据，及时发现每一块电表电压、电流、功率，负荷异常自动分析并告警，为用户监控提供数据支撑，实现用电可视化。每天受益损耗自动计算，免去人工抄表及财务数据核对，极大的节约人力成功，提高工作效率和数据的准确性。
自动结算：系统根据用户设定电价，每天自动结算电费，并生成财务报表，线损分析，帮助服务实现盈利。
定制报表：系统根据用户需求，自定义报表格式，并支持导出和打印。
损耗分析：系统根据用户设定片区，自行统计片区的用电情况，供用户进行损耗分析。
同比、环比、及趋势分析：系统通过同比及环比分析，可以精确的分析园区的用电情况，及时调整电业局的容量申报，防止申报容量过剩或者超容量导致的罚款。通过趋势分析，了解园区供电情况，发现用电负荷变化趋势过快时，及时做好调整负荷的准备，通知企业错峰用电，防止过载跳闸。
用电负荷分析：通过对园区用户精准的用电负荷分析，及时发现园区中线路重载和过载的线路，防范于未然。
用电KPI分析：通过分时用电分析，能耗KPI等一系列指标，通过调整电价的措施，来鼓励企业错峰用电，提高变压器的运行效益，从而达到较高的经济收益。例如对于峰时用电量大户，提高电价;对于谷时用电大户，适当调低电价，让他们受益，他们受益的同时，我们提高了变压器的运行效益，达到双赢的目的。
管理者看板(能耗总览)：公司高层管理，通过能耗总能，能清晰的看到集团整体的能耗情况。
能与其他系统接口：据集团MIS的需求，将能耗数据导入到西门子的生产管理系统中，减少财务数据录入及对账的工作量。

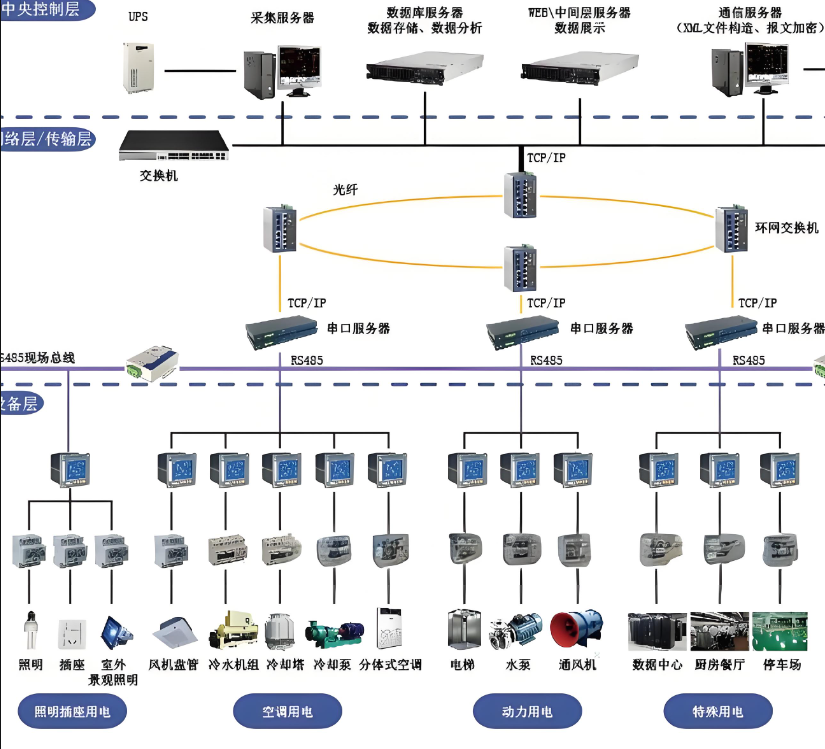

方案原理
能耗管理系统是一种基于物联网和大数据技术的创新管理系统，旨在通过实时监测和智能分析，实现对建筑物能耗的精细化管理和优化。下面将介绍智慧能耗管理系统的系统架构组成。
感知层是系统的底层组成部分，主要负责实时采集建筑物的能耗数据和环境参数。该层通常包括以下组件：
传感器：安装于建筑物各个区域的传感器，用于实时监测能耗相关的数据，如电力消耗、水耗、温度、湿度、光照等。
智能电表：配备在建筑物的电路中，用于监测电力消耗和记录用电量数据。
智能设备：与能源相关的智能设备，如智能照明、智能空调等，可以通过建筑物管理系统进行远程控制，实现能耗的调节和优化。
传输层负责将感知层采集到的能耗数据和环境参数传输到数据处理中心，以便进行进一步的分析和处理。该层通常包括以下组件：
数据传输协议：定义数据传输的格式和规则，如TCP/IP协议。
网络通信设备：包括有线和无线通信设备，如路由器、交换机、无线接入点等，用于构建通信网络，连接感知层和数据处理中心。
数据处理中心是智慧能耗管理系统的核心组成部分，主要用于数据的存储、分析和处理。该中心通常包括以下组件：
数据存储系统：用于存储从感知层传输过来的能耗数据和环境参数。可以选择使用关系型数据库、非关系型数据库或者云存储等，根据数据量和性能要求进行选择。
数据分析引擎：采用大数据分析技术，对能耗数据进行实时或离线的分析和处理。可以进行能耗趋势分析、能耗因素识别、异常检测等，以发现潜在的问题和优化机会。
决策支持系统：基于分析结果，为用户提供决策支持和优化方案。可以提供实时能耗监控、能耗预测、节能建议等功能。

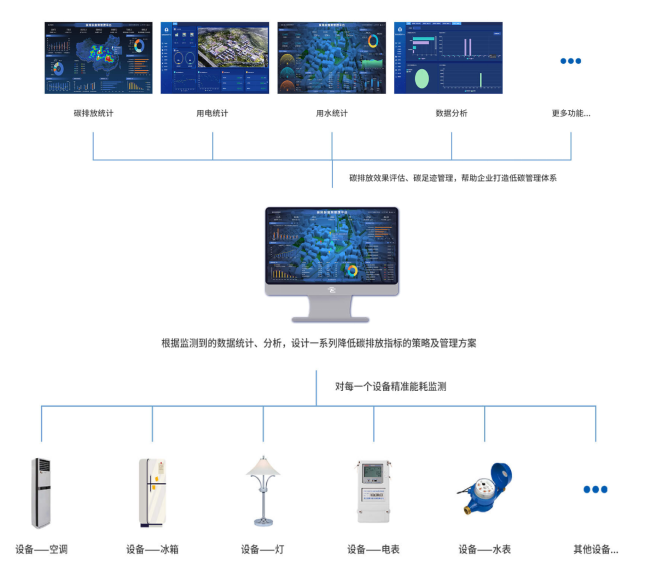

应用层是智慧能耗管理系统的最上层，提供能耗管理和控制的用户界面。该层通常包括以下组件：
能耗数据可视化界面：通过图形化的界面展示能耗数据和环境参数的实时情况和历史趋势。用户可以直观地监测能耗状况和进行数据分析。
远程控制界面：允许用户远程控制智能设备，调整能耗参数和运行模式。
通过以上的系统架构组成，智慧能耗管理系统可以实现对建筑物能耗的实时监测、精细化分析和智能化控制，帮助用户优化能源管理，降低能耗成本，提高能源利用效率。
DB32/T3847-2020 用电场所智慧安全监控系统技术规范
GB/T 40773-2021变电站辅助设施监控系统技术规范
GB/T30155智能变电站技术导则
GB/T33602电力系统通用服务协议
GB/T36572电力监控系统网络安全防护
DL/T283.1电力视频监控系统及接口
技术参数
|
能耗总览 |
基于数据了解能耗使用现状，发现能耗使用问题，确认问题能耗类型，定位问题发生的位置，为进一步采取的解决措施提供判断依据 |
|
能耗分析 |
通过特定周期内的数据分析，对不同类型、不同使用时间的能耗进行对比和排名，挖掘节能潜力 |
|
能耗查询 |
能耗查询实现对各建筑用能结果的直观展示，展示内容包括总体节能目标达成情况、各分类能耗（水、电、气等）、各分项用能（照明插座、空调、机电、其它）能耗结果的展示 |
|
实时监测 |
对建筑各类型能耗、实时负荷或者其他的参数实时的使用情况以曲线图形式进行显示，更为直观的观察到一天使用能耗的峰谷值与用能波动趋势，并针对异常曲线进行导出报表进行专项分析 |
|
成本分析 |
对能耗成本进行分析，分析特定周期内的用能费用趋势、费用对比、各项能耗所产生的费用占比以及各房间或各大楼内费用占比情况 |
|
报警管理 |
报警信息集中管理，报警条件设定，报警信息列表查看。报警内容按照发生时间进行展示，并标记级别，严重度。支持报警通知责任人以及通知方式的变更修改 |
|
设备监测 |
用户通过配置方式集成任何有意义的仪表状态属性，充分了解现场仪表设备的所有运行状态，从而有效及时地对设备进行保养，使设备长时间无故障运行 |
|
报表管理 |
报表管理为管理人员提供各类能耗分析报告，包括用电统计报表、用水统计报表、用冷/热统计报表、分类能耗统计报表和分项用电统计报表、支路报表 |
|
安全管理 |
管理口无IP地址，采用专用控制台软件才能搜索到设备，并管理设备。图形化管理界面简单易操作，管理员分级管理的集中设备管理方式。（提供截图）系统同时支持加密的WEB方式管理。 |
|
数据库同步
|
支持Oracle、Sqlserver、Mysql、Sybase、DB2等主流数据库；支持国产达梦数据库、人大金仓数据库；支持同构、异构数据库之间的数据同步；支持字段级的数据同步，支持BLOB、TEXT等大字段；支持单向同步和双向同步。 |
|
协议隔离
|
采用专用SUOS安全操作系统，加固系统内核，不采用操作系统自带的TCP/IP协议栈。内外主机端剥离TCP/IP通信协议，重构应用数据。系统内部使用私有协议交换数据，设备断开内外网络TCP/IP连接。 |
|
时间模式
|
支持根据时间自动切换的安全策略。支持时间段以24小时制，支持以星期为周期，支持指定时间点一次性运行。 |
应用环境
工业领域:能源管理系统可对工厂和机械设备的能源消耗进行监测和管理，优化能源使用，降低生产成本。
商业建筑:能源管理系统可监控办公楼、商场等建筑的能耗情况，节约能源，提升建筑能效。
住宅区域:能源管理系统可以为住户提供实时能源消耗情况提供节能建议，促进居民节能减排。
公共机构:能源管理系统可监测市政建筑的能源消耗情况，为政府部门制定节能政策提供依据。

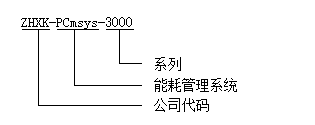

型号含义
外观机构
选型参考
|
建筑设备 |
配电系统 |
变压器 |
启停状态、温度、负荷率损耗 |
|
柴油发电机 |
启停状态、本次运行时间、发电量、柴油耗量 |
||
|
电梯系统 |
客体 |
累计运行时间、电耗量、电压电流、功率等参数 |
|
|
扶梯 |
|||
|
消防电梯 |
|||
|
给水系统 |
生活水泵 |
累计运行时间、电耗量、电压电流、功率等参数 |
|
|
热水系统 |
热水锅炉 |
累计运行时间、电耗量、燃气/油量、电压、电流、功率等参数 |
|
|
热水循环泵 |
累计运行时间、电耗量、电压、电流、功率等参数 |
||
|
通风系统 |
送/排风机 |
累计运行时间、电耗量 |
|
|
中央空调系统 |
空调制冷机组 |
累计运行时间、负荷率、电耗量、制冷/热量、COP、冷冻水供回水温度、冷却水进出水温度、电压、电流、功率等电参数 |
|
|
冷却塔、冷却泵、冷冻泵 |
累计运行时间、电耗量、电压、电流、功率等电参数 |
||
|
空调末端设备 |
电耗量、冷/热耗量、设备效率 |
||
|
供暖系统 |
锅炉 |
累计运行时间、电耗量、燃气/油量、电压、电流、功率等电参数 |
|
|
换热机组 |
电耗量、一次侧供热量、二次侧供热量、换热效率、电压、电流、功率等电参数 |
||
|
循环泵 |
累计运行时间、工作频率、电耗量、电压、电流、功率等电参数 |
||
|
补水泵 |
累计运行时间、功率频率、电耗量、电压、电流、功率等电参数 |
||
|
10配电系统 |
进线、联络 |
电压、电流、功率、功率因数、有功/无功电度、频率、谐波含量及畸形率 |
|
|
馈线 |
电压、电流、功率、功率因数、有功/无功电度、频率、谐波含量及畸形率 |
||
|
0.4KV |
进线、母联 |
电压、电流、功率、功率因数、有功/无功电度、频率、谐波含量及畸形率 |
|
|
建筑动力设备 |
电压、电流、功率、功率因数、有功/无功电度、频率 |
||
|
其他动力设备 |
|||
|
照明 |
|||
|
空调 |
|||
|
控制中心、机房 |
|||
|
配电箱系统（以楼层为单位） |
照明、插座 |
有功电度 |
|
|
走廊应急照明 |
|||
|
室外景观照明 |
|||
|
空调 |
有功电度{电压、电流、功率、频率、有功/无功电度} |
||
|
一般动力 |
电压、电流、功率、频率、有功/无功电度 |
||
订货须知
提供相关材料
客户提供产品技术文件的相关材料（包括零件图和装配图）。
确认制造工艺和价格。
代理机构根据企业需求，确定制造的工艺和价格，因材料、设计、技术等多个因素影响而不同。
签订协议
明确服务内容和费用后，企业需要与代理机构签署委托加工合同
确认费用并支付
按照合同约定，客户下订单并缴纳费用。
加工组装机械
工厂按照客户需求，进行零部件采购、加工和组装
调试和测试
安装完成后，进行产品调试和测试，确认交付
