产品概述

ZHXK-DRmsys变配电监控系统具有电气参数实时监测、事故异常报警、事件记录和打印、统计报表的整理和打印、电能量成本管理和负荷监控等综合功能，使设备按最佳工况运行，节约能源。采用智能变配电监控管理系统，使供电系统更安全、合理、经济的运行，提高供配电系统可靠性。适用于中低压变电站、工厂、楼宇、小区的变电、配电系统的监控和管理。

性能特点

兼容性强:变电站环境监控系统可以兼容多家厂商的设备接入，实现完美接入，并具有符合电力系统标准的接口规范，使得设备兼容更加快捷。

多样化告警:实现声光、语音、电话、短信、微信、邮件等多种联动提醒方式。

灵活选配:系统采用模块化设计，组网灵活，用户可根据要求选配。

历史数据査询:可以查询到站房内以往环境监测资料、电气设备电力参数、报警信息、人员出入信息、设备启停等数据、

辅助电力运维:提升电力企业的运营管理水平，为社会、为电力事业创造更多的社会价值。

一体化智能调度:实现站房的真正可视化智能远控，形成一体化的智能调度体系，确保电网运行的安全可靠、灵活协调、优质高效、经济环保。

避免重复投资:系统具有开放性、可扩展性、兼容性和灵活性等特点可适应产品升级，避免重复投资。

推动电网安全运行:保证站房安全可靠，有力地支持电网安全稳定运行变电站环境监控系统方案有丰富的监控功能，从内到外，实现精细化、标准化、智能化的监控管理，大大提高管理者对站点运维的效率及质量，降低高温潮湿、盗窃等异常情况的发生。

遵循IEC61850规范理念，采用间隔建模思想，设备信息模型化；

跨平台开发，支持Windows、Linux、Unix及国产安全操作系统；

支持双网冗余设计，双机可自动热备切换保证系统整体可靠运行；

服务器及网络节点可灵活配置管理；支持一键备份和还原功能, 支持多角色权限分类管理，系统维护方便;

支持全站模型/批量设备模型/单设备模型的导入、间隔复制及批量替换功能；

支持远方参数整定、一键顺控、VQC电压无功调节和一体化五防等高级功能；

提供交换机等设备状态评估，设备操作提供预演功能，保障电站运行安全；

通讯接口数量丰富接口形式灵活，支持非IEC61850设备的系统接入；

方案原理

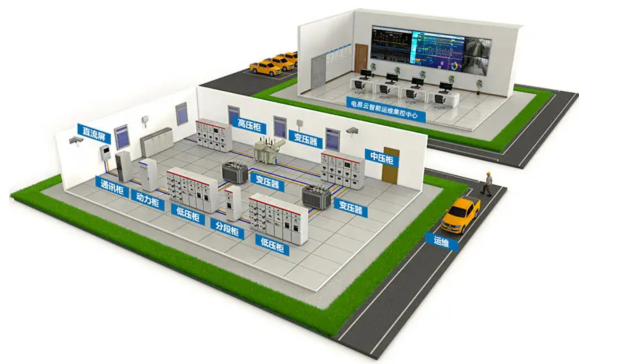

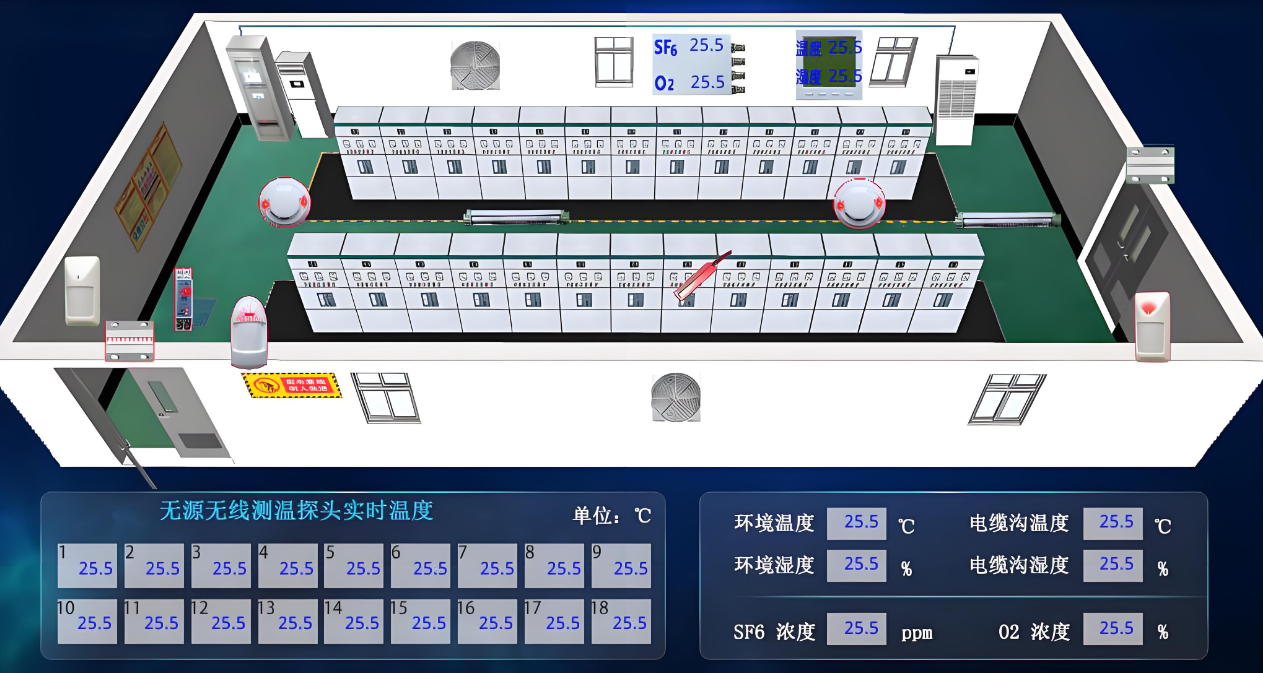

智能配电室：智慧配电室主要是在高压柜、变压器及低压柜智能化的基础上，通过分布在配电室内的各类传感器、采集与通信设备，将各种设备状态量、环境状态量、安防信息，同时利用互联网将实时数据传输至云平台，实现24小时在线安全监控、智能运维及能效管理等基本功能和高级应用服务，帮助运维单位对配电设施进行远程、集中、实时监控，减少人工值守操作，提供数据智能分析、运维支持，具有可视化、自动化、互动化的高度智能监控和管理功能的配电站，为用户提供全面的配电房智能管理一体化解决方案。

设备状态监测

对变压器、高压柜、电缆和低压柜的温度、局放等设备状态信息采集，并结合扩展设备实现电气设备预警联动，对配电房设备实时在线监控。

视频管理

配置大屏幕监控系统，监控中心值班人员进行24小时不间断对变配电房环境、主要电气设备全天候的常规监测，为客户建立双重保障。如监测到设备异常、失电等紧急情况，第一时间通知客户，并立即安排运维人员赶赴现场处理，大大提高了对故障处理的及时性和准确性。

智能巡检

现场出现异常，如人员非法入侵、温度超限、设备异常震动、动态侦测(开关跳闸、设备冒烟、起火等)，启动突发事件预警并记录

现场环境管理

对配电房现场环境温度、湿度、SF6气体浓度、臭氧浓度、含氧量、烟雾火灾、水浸、噪声、小动物闯入等环境信息采集，并结合扩展设备实现预警联动，对配电房运行环境实时在线监控及视频管理

。

运维管理

配电房设备的高效、准确运行对保证配电房安全、提高供电可靠性极为重要。利用视频信息、设备运行信息、基础档案信息、报修信息、告警信息等发现配电房设备存在故障，实时故障研判、准确定位、分析故障影响范围。

智能分析

基于大数据的设备状态诊断，对配电房变压器、高压柜、电缆和低压柜状态量做大数据处理和分析，结合环境、运维数据等信息，判别设备的状态和变化趋势，及时预测设备故障风险，自动发出语音报警、自动存盘并在地图上显示相应的位置和故障类型，在电子地图以及大屏幕上显示相应位置，并可传送至相关人员的手机上。

手机APP功能

告警信息推送，当配电房系统出现告警后，可弹出提示信息。主动查询，维护人员通过手机查询其所关注的配电房、关键设备实时数据。

设计依据

DB32/T3847-2020 用电场所智慧安全监控系统技术规范

GB/T 40773-2021变电站辅助设施监控系统技术规范

GB/T30155智能变电站技术导则

GB/T33602电力系统通用服务协议

GB/T36572电力监控系统网络安全防护

DL/T283.1电力视频监控系统及接口

技术参数

系统软件

采用Windows中文版操作系统，监控软件为专业的电力组态软件。

支持软件

数据库作为服务器的数据库，Windows操作系统作为整个电力监控系统的操作系统平台，主流杀毒软件。

通讯驱动

完全开放的面向各种智能监控设备的通讯驱动程序。与第三方通讯支持DDE方式、0PC方式0DBC接口。支持与楼控系统的数据交换。

安全管理

为了使配电监控后台系统能够安全稳定运行，整个系统提供可靠的安全保护措施，系统软件设置支持多种权限分区和密级设置，为系统管理员、工程师、一般值班操作人员等提供分级密码。所有的系统操作员能够根据权限大小赋子某特性,这些特性规定了各个操作员对系统及各种活动的适用范围,如用户名，口令字，操作权限及操作范围等特性，对重要的控制使用双口令密码，对操作员的重要操作给子记录，如对断路器合分闸操作控制使用严格的操作员及密码指令，如在检修状态，系统可以提示挂牌功能，以防止有人误操作。系统还有完善的权限控制安全管理功能

数据采集与处理

数据采集与处理是变配电监控后台系统安全监视和控制的基础，变配电监控后台系统能实时和定时采集电气设备的模拟量(电流、电压、功率、电度、频率、变压器温度等)和开关量(断路器及隔离开关位置信号、继电保护及自动装置信号、设备运行状态信号、以及各种事件信息等)。变配电监控后台系统软件可以通过网络直接读取各配电所综合保护装置、电力参数测量仪、直流屏、发电机组、温控仪等采集的数据，并可以对采集的所有数据进行显示、统计、分析、计算和存储。实时显示各线路的三相/线电压、电流、有功功率、无功功率、视在功率、有功电度、无功电度和总电度、功率因数、频率、谐波畸变率、最大值和最小值等电量参数。实时计算每日、每月各条线路的有功、无功最大、最小及平均值，实时显示各变压器温度值，实时计算每日各变压器温度最高、最低与平均值。实时统计各线路每日、每月、每年的有功电度总值和无功电度总值。数据采集周期、方式、参数等可由用户在线定义，历史数据存储间隔最小间隔1分钟，分辨率1分钟。

网络通讯管理

变配电监控后台系统采用分布、分散式网络组织结构，支持现场总线、以太网通讯、光纤通讯及无线通讯等多种通讯方式。

变配电监控后台系统具有良好的网络诊断功能，能在线诊断监控系统网络通讯状态，发生网络故障时，能自动在屏幕上显示故障单元和故障部位。

变配电监控后台系统具有良好的开放性，能方便的与其他自动化系统通讯,如楼宇监控系统、消防系统、DCS、ECS、供电局调度系统等，实现自动化系统间的系统共享。

人机界面

人机界面显示整个电力监控系统网络图、动态刷新显示电力系统和各主接线图，主接线图上能显示各开关运行状态在线运行参数等。

1:动态刷新显示:电气测量参数、运行参数和状态量参数，如:电压，电流，功率，率等，各线路以电压等级不同以不同颜色区分。

2:连续记录显示:电压曲线、电流曲线、负荷曲线、电压棒图等。

3:各类表格及曲线显示功能:能显示电力系统电能量统计表，设备台帐，主设备参数表，设备检修记录表，动态显示各电力回路负荷曲线和趋势图。

4:模拟显示:包括各模拟量的意义，对应的开关号及时实测量数据(相电压，线电压，电流，有功功率，无功功率，视在功率，频率，功率因数，有功电度，无功电度等)。5:开关量显示:包括开关量的含义，对应开关号及开关量的当前运行状态

根据该项目电力监控的需要，软件设定为可以修改的方式，可以根据需要或实际运行情况，对电力系统图进行修改和组态，系统会根据修改后的情况实时反映运行参数。

远程控制和操作记录

操作人员可通过监控主机对受控对象进行远程控制，系统具有严格的密码保护系统和权限等级管理功能，对于每次遥控操作，系统均对操作人、操作时间及操作类型进行记录，自动生成通控操作记录，并经记录刻盘。

第三方通讯

变配电监控后台系统提供了与直流屏、变压器、发电机组、应急电源、模拟屏、楼宇自控系统或其它自动化系统的通讯功能。

历史数据

变配电监控后台系统可根据用户需求，对遥测数据进行实时记录，记录时间超过两年以上。历史数据可以通过曲线方式和数据表格方式直观地显示，用户可方便对选择欲查看回路的历史数据。

电能管理

变配电监控后台系统为用户提供了电能消耗统计和管理功能，可以进行日、月、季、年的统计与记录，峰谷平统计与记录，并可以进行显示、打印、查询，

报警及事件管理

当出现开关事故变位、遥测越限、保护动作或其他报警信号时，系统发出音响提示，并自动弹出报警画面。报警需操作员确认后方可复位。报警系统记录入监控数据库。1:开关变位:自动推出时间报警窗和故障相关画面，画面中变位开关闪，变色提示并在报警框内有汉字提示的报警语句及当前的变位状态，并指明变为开关名称，运行编号和性质(正常操作或事故跳闸)。

2:电气模拟量和非电气模拟量可设置上上限，上限，下限，下下限，当越限时画面闪烁提示，并在报警提示框里显示当前越限值。

3:所有报警记录可打印和写盘保护。

4:监控系统自动存储历史数据和历史事件，用户可以按照设备，数据类型，时间段等等项目自定义查询。

报表管理

1:查询显示:各测量的平均值和最大，最小值;电流，电压，功率和负荷曲线:

2:运行报表:电力系统运行日报表;

3:24小时日负荷报表的显示，打印(可选时间段);

4:24小时日负荷曲线的显示，打印(可选时间段);

5:电能日报，电能月报的显示，打印(可选择日，月);

6:对历史数据库中的两年内的日报数据进行回顾显示和打印;

支持Web客户端

系统提供Teb服务，客户端可以通过IE浏览器查看电力监控实时数据画面。

系统管理及故障预测

通过对整个系统数据的分析，包括故障报警及趋势曲线图，我们可以对关键回路的电流和功率变化进行监控，可以实现故障的及时修正和预测、设备的运行调配管理

系统扩展

变配电监控后台系统具有网络扩展功能，将来进行系统扩展(如:电力系统扩建、改造等)时，保持原有变配电监控后台系统上的监控界面不变，只需增加相应的硬件，增加新的监控界面和监控计算机站点即可实现系统扩展。系统扩展、增加新的监控界面后，可实现对扩展后的整个系统中电气设备的监控。

应用环境

低压配电房：10kV或35kV站用变出线的400V配电室。

高压配电房：6kV－10kV高压开关室。

开闭所：具备开关设备的电气站点，可分流电力。

枢纽变电站：通常为330KV及以上的电力站点。

中间变电站：电压等级为33KV~22KV的电力站点。

地区变电站：一个地区和中、小城市的主要变电站，电压等级为220KV。

企业变电站：大型、中心企业的专用变电站，电压等级为35~220KV，在煤矿、化工等

终端变电站：配电线路的终端,接近负荷处,高压侧10~ 110KV引入线,经降压后向用户供电。

风力发电厂、小区配电室、电力变电站、预装式箱变等等。

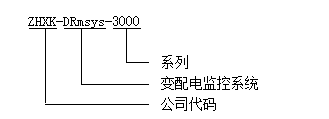

型号含义

外观机构

选型参考

项目	内容
馈线检测	馈线回路的温度、电压、电流、功率因数、有功、无功、谐波、电能量采集等
变压器	变压器三相绕组温度检测和风机运行状态检测
无线测温	开关柜以及电缆无源无线测温功能，最大支持240路温度监测
空调控制	室内空调远程控制以及与温度联动功能
新风系统	实现对主、副新风机的智能控制，最大支持15路空调控制和32路温度采集
除湿机控制	室内除湿机远程控制以及与温度联动功能。
灯光控制	室内灯光远程控制和联动控制功能
消防监控	烟雾、温感、明火等火灾消防信息的接入
有害气体	SF6/02、03、NO、TVOC等有毒有害气体监测、报警以及和通风机联动功能。最大支持15路SF6/02接入。
智能防凝霜	开关柜智能防凝霜接入。
环境监测	环境温湿度、漏水、水情等信息的接入
消防监控	烟雾、温感、明火等火灾消防信息的接入

订货须知

提供相关材料

客户提供产品技术文件的相关材料（包括零件图和装配图）。

确认制造工艺和价格。

代理机构根据企业需求，确定制造的工艺和价格，因材料、设计、技术等多个因素影响而不同。

签订协议

明确服务内容和费用后，企业需要与代理机构签署委托加工合同。

确认费用并支付

按照合同约定，客户下订单并缴纳费用。

加工组装机械

工厂按照客户需求，进行零部件采购、加工和组装。

调试和测试

安装完成后，进行产品调试和测试，确认交付

系统软件	采用Windows中文版操作系统，监控软件为专业的电力组态软件。
支持软件	数据库作为服务器的数据库，Windows操作系统作为整个电力监控系统的操作系统平台，主流杀毒软件。
通讯驱动	完全开放的面向各种智能监控设备的通讯驱动程序。与第三方通讯支持DDE方式、0PC方式0DBC接口。支持与楼控系统的数据交换。
安全管理	为了使配电监控后台系统能够安全稳定运行，整个系统提供可靠的安全保护措施，系统软件设置支持多种权限分区和密级设置，为系统管理员、工程师、一般值班操作人员等提供分级密码。所有的系统操作员能够根据权限大小赋子某特性,这些特性规定了各个操作员对系统及各种活动的适用范围,如用户名，口令字，操作权限及操作范围等特性，对重要的控制使用双口令密码，对操作员的重要操作给子记录，如对断路器合分闸操作控制使用严格的操作员及密码指令，如在检修状态，系统可以提示挂牌功能，以防止有人误操作。系统还有完善的权限控制安全管理功能
数据采集与处理	数据采集与处理是变配电监控后台系统安全监视和控制的基础，变配电监控后台系统能实时和定时采集电气设备的模拟量(电流、电压、功率、电度、频率、变压器温度等)和开关量(断路器及隔离开关位置信号、继电保护及自动装置信号、设备运行状态信号、以及各种事件信息等)。变配电监控后台系统软件可以通过网络直接读取各配电所综合保护装置、电力参数测量仪、直流屏、发电机组、温控仪等采集的数据，并可以对采集的所有数据进行显示、统计、分析、计算和存储。实时显示各线路的三相/线电压、电流、有功功率、无功功率、视在功率、有功电度、无功电度和总电度、功率因数、频率、谐波畸变率、最大值和最小值等电量参数。实时计算每日、每月各条线路的有功、无功最大、最小及平均值，实时显示各变压器温度值，实时计算每日各变压器温度最高、最低与平均值。实时统计各线路每日、每月、每年的有功电度总值和无功电度总值。数据采集周期、方式、参数等可由用户在线定义，历史数据存储间隔最小间隔1分钟，分辨率1分钟。
网络通讯管理	变配电监控后台系统采用分布、分散式网络组织结构，支持现场总线、以太网通讯、光纤通讯及无线通讯等多种通讯方式。变配电监控后台系统具有良好的网络诊断功能，能在线诊断监控系统网络通讯状态，发生网络故障时，能自动在屏幕上显示故障单元和故障部位。变配电监控后台系统具有良好的开放性，能方便的与其他自动化系统通讯,如楼宇监控系统、消防系统、DCS、ECS、供电局调度系统等，实现自动化系统间的系统共享。
人机界面	人机界面显示整个电力监控系统网络图、动态刷新显示电力系统和各主接线图，主接线图上能显示各开关运行状态在线运行参数等。 1:动态刷新显示:电气测量参数、运行参数和状态量参数，如:电压，电流，功率，率等，各线路以电压等级不同以不同颜色区分。 2:连续记录显示:电压曲线、电流曲线、负荷曲线、电压棒图等。 3:各类表格及曲线显示功能:能显示电力系统电能量统计表，设备台帐，主设备参数表，设备检修记录表，动态显示各电力回路负荷曲线和趋势图。 4:模拟显示:包括各模拟量的意义，对应的开关号及时实测量数据(相电压，线电压，电流，有功功率，无功功率，视在功率，频率，功率因数，有功电度，无功电度等)。5:开关量显示:包括开关量的含义，对应开关号及开关量的当前运行状态根据该项目电力监控的需要，软件设定为可以修改的方式，可以根据需要或实际运行情况，对电力系统图进行修改和组态，系统会根据修改后的情况实时反映运行参数。
远程控制和操作记录	操作人员可通过监控主机对受控对象进行远程控制，系统具有严格的密码保护系统和权限等级管理功能，对于每次遥控操作，系统均对操作人、操作时间及操作类型进行记录，自动生成通控操作记录，并经记录刻盘。
第三方通讯	变配电监控后台系统提供了与直流屏、变压器、发电机组、应急电源、模拟屏、楼宇自控系统或其它自动化系统的通讯功能。
历史数据	变配电监控后台系统可根据用户需求，对遥测数据进行实时记录，记录时间超过两年以上。历史数据可以通过曲线方式和数据表格方式直观地显示，用户可方便对选择欲查看回路的历史数据。
电能管理	变配电监控后台系统为用户提供了电能消耗统计和管理功能，可以进行日、月、季、年的统计与记录，峰谷平统计与记录，并可以进行显示、打印、查询，
报警及事件管理	当出现开关事故变位、遥测越限、保护动作或其他报警信号时，系统发出音响提示，并自动弹出报警画面。报警需操作员确认后方可复位。报警系统记录入监控数据库。1:开关变位:自动推出时间报警窗和故障相关画面，画面中变位开关闪，变色提示并在报警框内有汉字提示的报警语句及当前的变位状态，并指明变为开关名称，运行编号和性质(正常操作或事故跳闸)。 2:电气模拟量和非电气模拟量可设置上上限，上限，下限，下下限，当越限时画面闪烁提示，并在报警提示框里显示当前越限值。 3:所有报警记录可打印和写盘保护。 4:监控系统自动存储历史数据和历史事件，用户可以按照设备，数据类型，时间段等等项目自定义查询。
报表管理	1:查询显示:各测量的平均值和最大，最小值;电流，电压，功率和负荷曲线: 2:运行报表:电力系统运行日报表; 3:24小时日负荷报表的显示，打印(可选时间段); 4:24小时日负荷曲线的显示，打印(可选时间段); 5:电能日报，电能月报的显示，打印(可选择日，月); 6:对历史数据库中的两年内的日报数据进行回顾显示和打印;
支持Web客户端	系统提供Teb服务，客户端可以通过IE浏览器查看电力监控实时数据画面。
系统管理及故障预测	通过对整个系统数据的分析，包括故障报警及趋势曲线图，我们可以对关键回路的电流和功率变化进行监控，可以实现故障的及时修正和预测、设备的运行调配管理
系统扩展	变配电监控后台系统具有网络扩展功能，将来进行系统扩展(如:电力系统扩建、改造等)时，保持原有变配电监控后台系统上的监控界面不变，只需增加相应的硬件，增加新的监控界面和监控计算机站点即可实现系统扩展。系统扩展、增加新的监控界面后，可实现对扩展后的整个系统中电气设备的监控。
