产品概述
ZHXK-PQmsys电能质量监测系统主要是研究消除供配电系统中的无功补偿和谐波治理问题,主要的产品有有源电力滤波器、低压无功功率补偿装置、静止无功发生器、混合动态滤波补偿装置、混合动态消谐补偿装置、智慧型动态无功补偿装置、谐波保护器等,适用于新建、改建、扩建和技改项目中工业与民用及公共建筑内电气设备的无功补偿、谐波抑制及综合治理等,可根据不同行业类型和负载类型的电能质量问题提供合适的设计解决方案,以达到改善供电质量和确保电力系统安全经济运行的目的。
性能特点
实时监测:电能质量监测系统能够实时监测电力系统的各项指标,包括电压、电流、频率等,确保电力系统的稳定运行。
数据分析:系统通过对收集到的数据进行实时分析,可以评估电力系统的整体性能,及时发现潜在的电能质量问题,如电压波动、谐波失真等。
远程通信:系统支持远程通信,通过互联网或专用通信网络将监测数据传输到中央服务器,便于远程监控和管理。
自动化管理:系统具备自动化管理功能,能够自动记录、存储和分析数据,提供报表和趋势分析,帮助用户了解电力使用模式和电能质量变化。
提供改善措施:基于实时监测和分析的数据,系统能够提供针对性的改善措施,如推荐使用电能质量改善设备(如有源滤波器、无功补偿设备等),以提高电力系统的效率和可靠性。
支持多种通信方式:以太网接口、USB接口等,便于与不同的设备和系统进行连接。数据库支持大型数据库系统,如MSSQL和ORACLE,以存储和处理大量的监测数据。整个系统集成了在线监测、数据分析、参数设置管理等功能,为用户提供全面的电能质量管理和改进方案

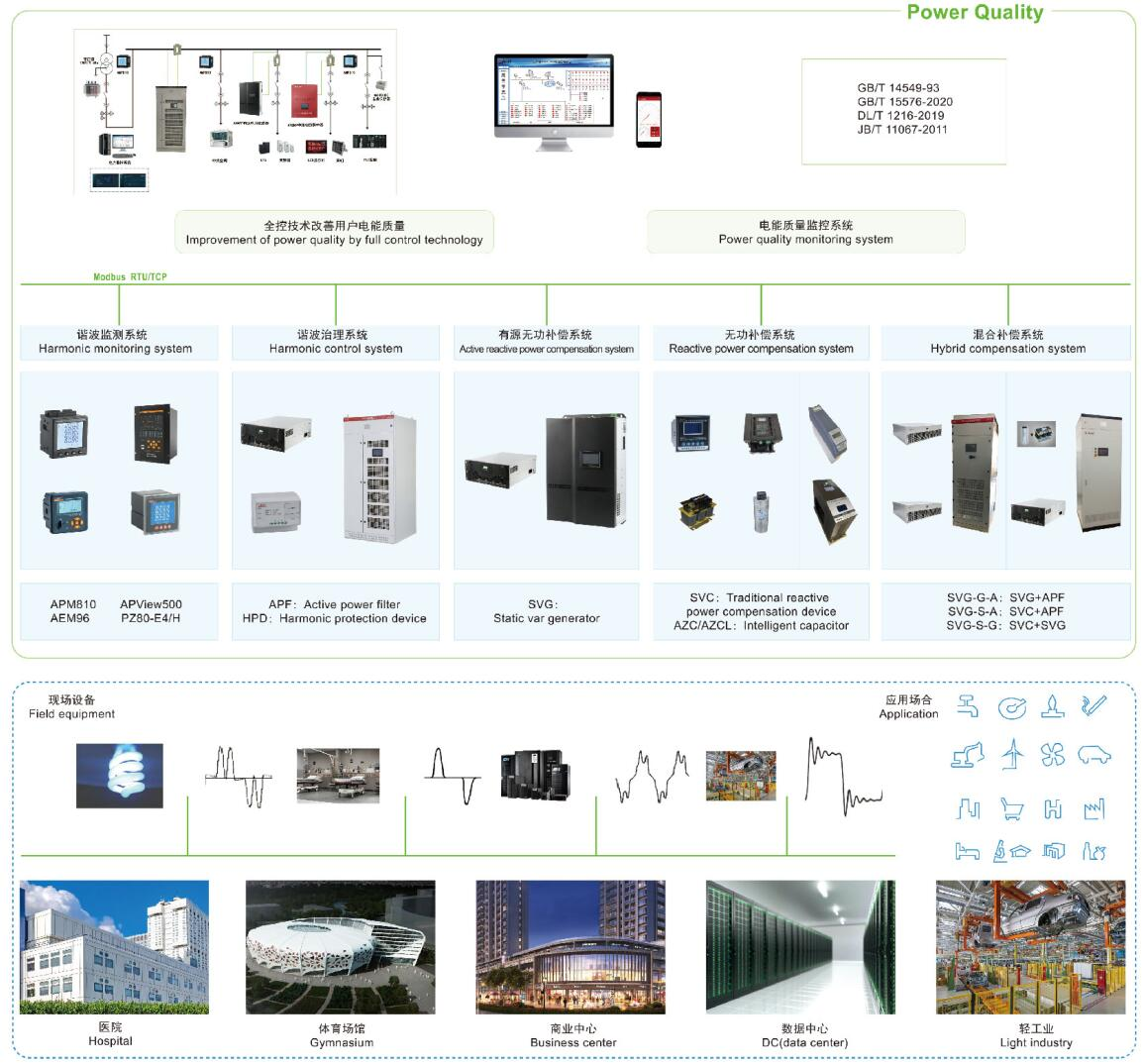

方案原理
终端监测单元:由电能质量监测仪完成,负责实时监测电力运行情况和电能质量情况。
通信服务系统:主要由监测仪通信系统、通信服务器以及通信模块组成。监测通信系统负责接收通信服务器指令、解析指令、查找打包所需数据并通过通信模块上传到通信服务器。通信服务器支持以太网接口、USB接口等通信方式,负责所有与电能质量监测仪进行的数据通信。
数据库服务系统:主要由数据库、数据库内部处理程序以及数据库管理模块组成。数据库用来存储电能质量监测仪上传的监测数据,支持MSSQL和ORACLE等大型数据库,为监测与分析平台提供数据检索等数据服务支持。
监测与分析平台:主要由在线监测、电能质量分析与参数设置管理组成。在线监测负责实时刷新纪录电能质量数据,电能质量分析负责对统计分析的数据进行数值表、曲线分析以及报表打印处理等操作,参数设置管理则负责对系统的各种参数以及电能质量监测仪的各种参数进行设置和管理。
选型参考
智能网关 |
ARM32位处理器;内存>64M;电子硬盘容量>128M;功耗<10W;RS-485接口数量:2/4/8个,光耦隔离;带百兆网口;带4G通讯;支持断点续传、数据 XML 格式及 AES 加密;电磁兼容4级;支持GBT19582-2008(Modbus、ModbusTCP)、DL/T645-1997、DL/T645-2007、CJT188-2004等协议;计量仪表接入量>32个 |
高压重要回路或低压进线柜 |
三相(1、U、kW、kvar、kWh、kvarh、Hz、cosФ),零序电流In,四象限电能,实时及最大需量,本月和上月极值,电流、电压不平衡度,负载电流柱状图显示,66种报警类型及外部事件(SOE)各16条事件记录,支持SD卡扩展记录,2-63次谐波,2D1+2D0,RS485/Modbus,LCD显示 |
低压联络柜,出线柜 |
三相电参量U、1、P、Q、S、PF、F测量,总正反向有功电能统计,正反向无功电能统计;2-31次分次谐波及总谐波含量分析、分相谐波及基波电参量(电压、电流、功率);电流规格3x1.5(6)A,有功电能精度0.5S级,无功电能精度2级 |
动力柜 |
LCD显示、全电参量测量(U、1、P、Q、PF、F):四象限电能计量:RS485/Modbus可选复费率电能统计、最大需量统计;4DI+2D0;RS485通讯接口、Modbus协议 |
三相电参量U、1、P、Q、S、PF、F测量,分相正向有功电能统计,总正反向有功电能统计,总正反向无功电能统计;红外通讯;电流规格:经互感器接入3x1(6)A,直接接入3x10(80)A,有功电能精度0.5S级,无功电能精度2级 |
|
照明箱 |
三相电参量U、1、P、Q、S、PF、F测量,分相正向有功电能统计,总正反向有功电能统计,总正反向无功电能统计;红外通讯:电流规格:经互感器接入3x1(6)A,直接接入3x10(80)A.有功电能精度0.5S级,无功电能精度2级 |
单相电参量U、1、P、0、S、PF、F测量,正反向电能计量;红外及RS485通讯;电流规格:10(60)A,有功电能精度1级,无功精度2级:可选配复费率 |
|
单相电参量U、1、P、Q、S、PF、F测量,正反向电能计量:RS485通讯:电流规格:10(60)A.有功电能精度1级,无功精度2级:尺寸:1P |
|
给水管道 |
计量流经给水管道用水的体积总量,适用于单向水流,采用电子直读技术,通过RS485总线直接输出表盘数据 |
应用环境
商业中心/办公大楼/医疗/机场/体育馆:空调、电梯、LED屏幕、可控硅调光系统、音响系统;
港口码头/造船/造纸/烟草/煤矿:变频器等;
光伏/充电桩/化工/冶金:变频器、整流器等;
学校/研究院:实验室、机房设备、数据中心;
工厂:使用大型设备的生产线,高精度数控中心等;
⑥通信/金融/医疗/商业中心:UPS、开关电源等

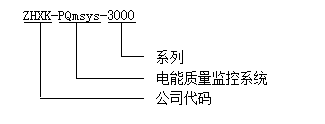

型号含义

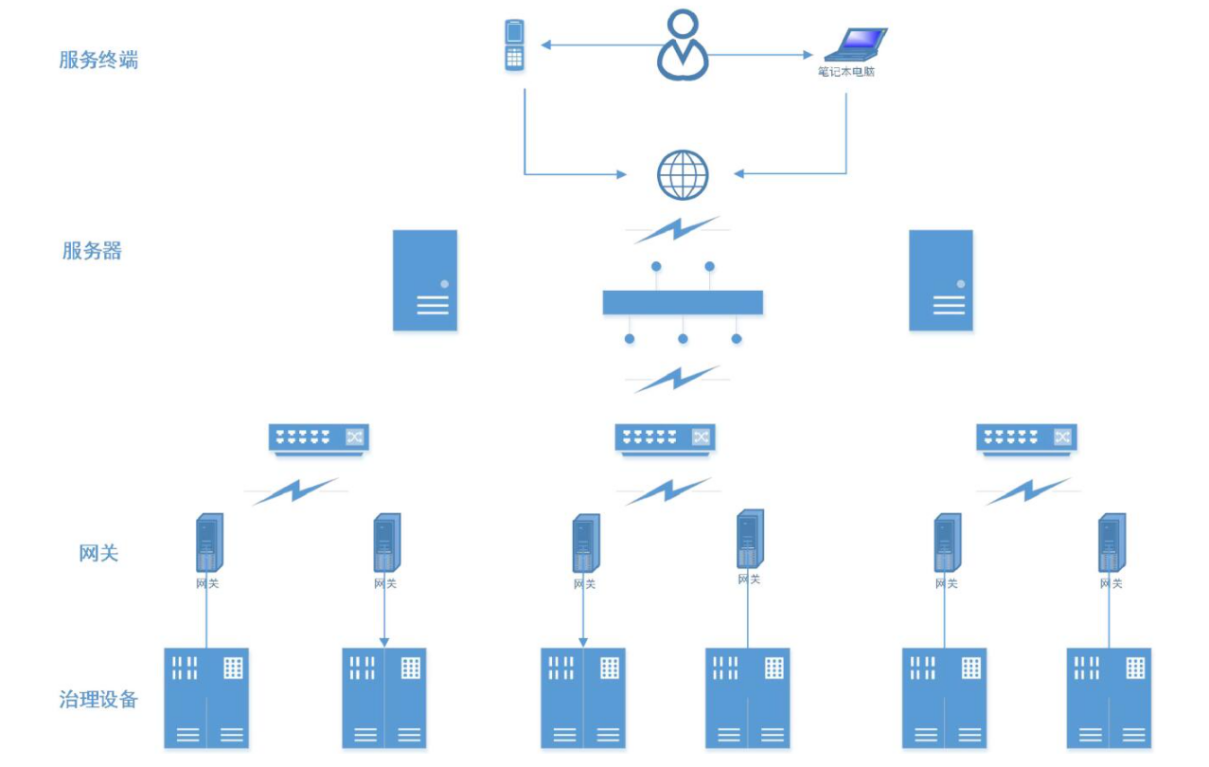

外观机构
订货须知
提供相关材料
客户提供产品技术文件的相关材料(包括零件图和装配图)。
确认制造工艺和价格。
代理机构根据企业需求,确定制造的工艺和价格,因材料、设计、技术等多个因素影响而不同。
签订协议
明确服务内容和费用后,企业需要与代理机构签署委托加工合同。
确认费用并支付
按照合同约定,客户下订单并缴纳费用。
加工组装机械
工厂按照客户需求,进行零部件采购、加工和组装。
调试和测试
安装完成后,进行产品调试和测试,确认交付
