能耗分析终端
产品概述
ZHXK-PCMT能耗分析终端是专门用于检测电网中发生波形畸变、谐波含量、三相不平衡等电能质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析的功能。可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。
性能特点
检测电网中发生波形畸变、谐波含量、三相不平衡等电能质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析的功能。
可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。
可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。
可测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、三相电压允许不平衡度和电网谐波。
可显示单相电压、电流波形并可同时显示三相电压、电流波形。
便携式、多参数、大容量、高精度及近代信号分析理论的应用
3.4KG的ZHXK-PCMT 往门内一吸，简单、易安装
4G云平台，轻松坐在办公室做方案！
方案原理
设计依据
GBIT 12326-2008 电能质量电压波动和闪变
GBIT 15543-2008 电能质量三相电压不平衡
GBTT 15945-2008 电能质量 电力系统频率偏差
GBIT 14549-1993 电能质量公用电网谐波
GBIT 18481-2001 电能质量 暂时过电压和瞬态过电压
GBIT 24337-2009 电能质量公用电网间谐波
技术参数
应用环境
海拔高度：79.5kPa ~ 106kPa（≤2500米）
工作温度：-15℃~50℃
储存温度：-20℃~70℃
相对湿度：空气湿度在20℃时≤95%无凝露，在温度较低时，允许有较高的相对湿度
环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃
型号含义

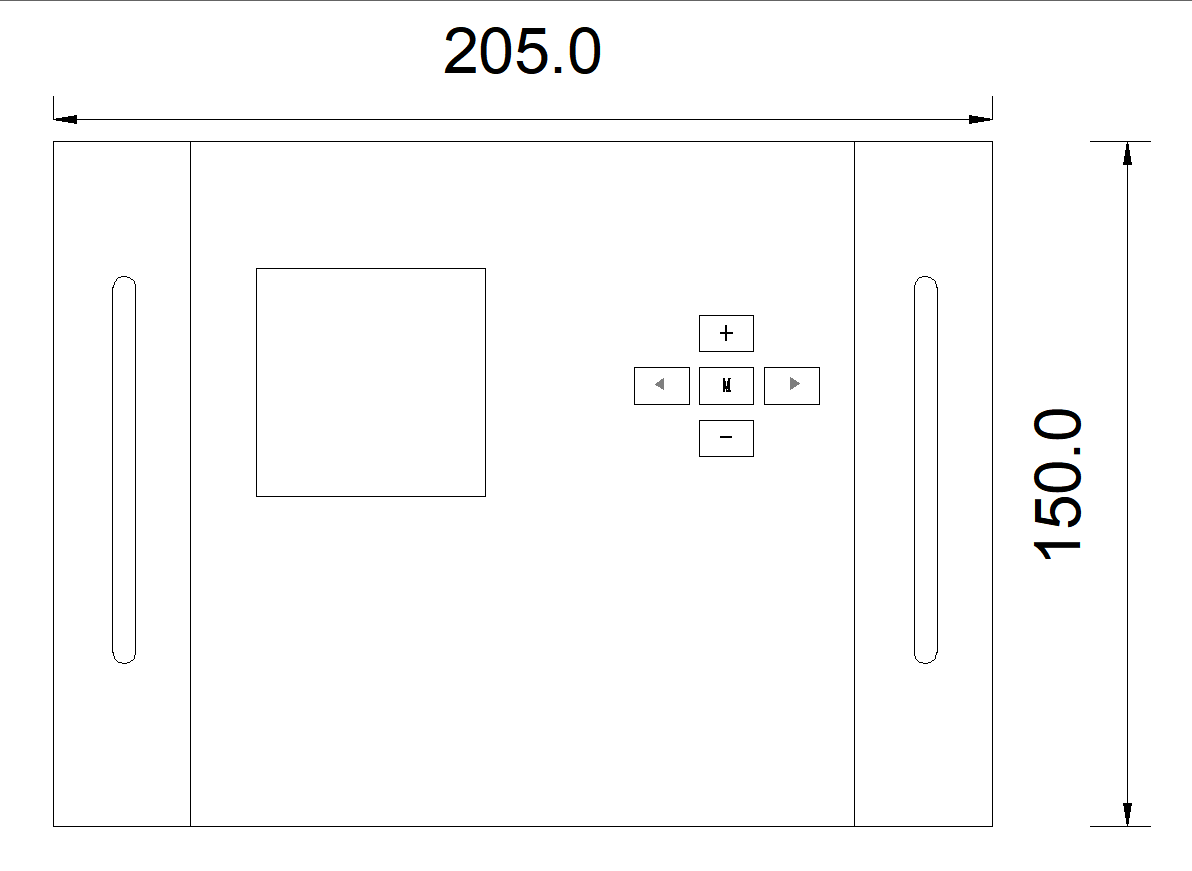

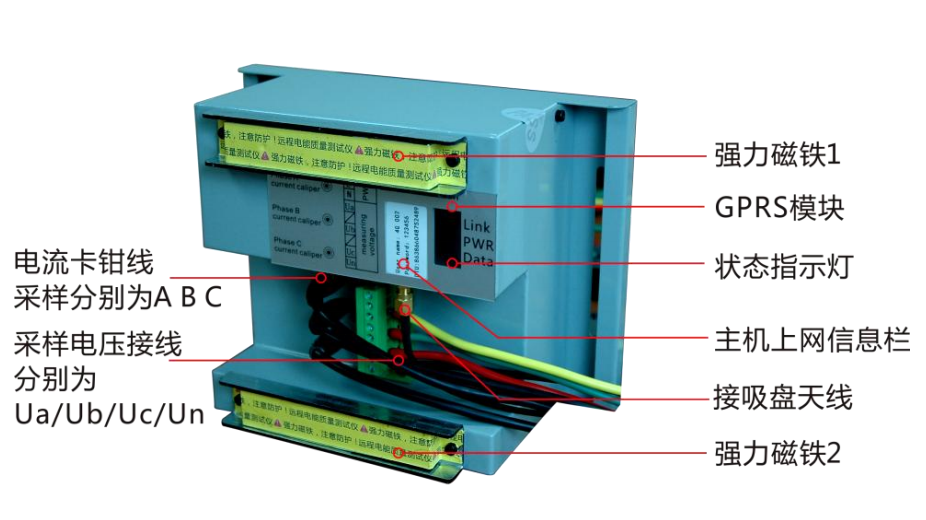

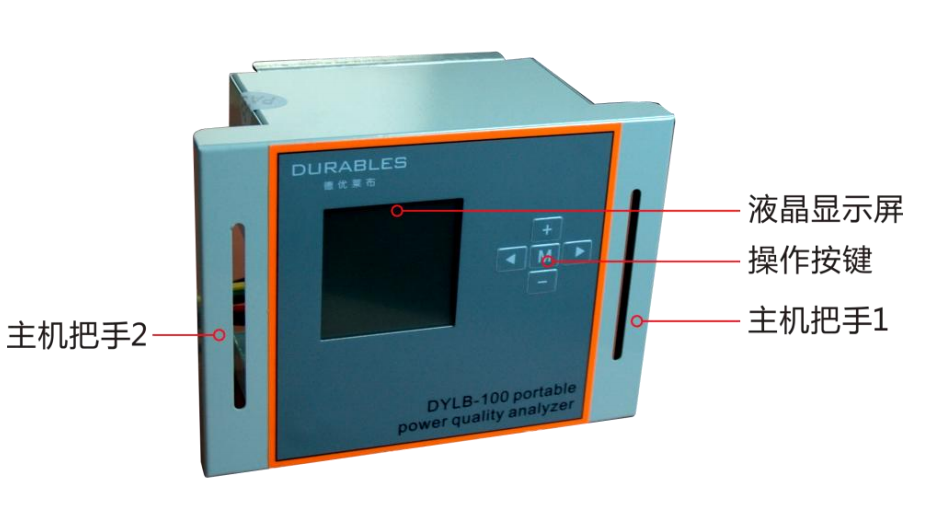

外观机构
选型参考
|
型号 |
名称 |
尺寸(mm) |
厚度(mm) |
|
ZHXK-PCMT-3000 |
能耗分析终端 |
205*150 |
100 |
订货须知
在测最过程中一定不要接触测试线的金属部分，以避免被电击伤

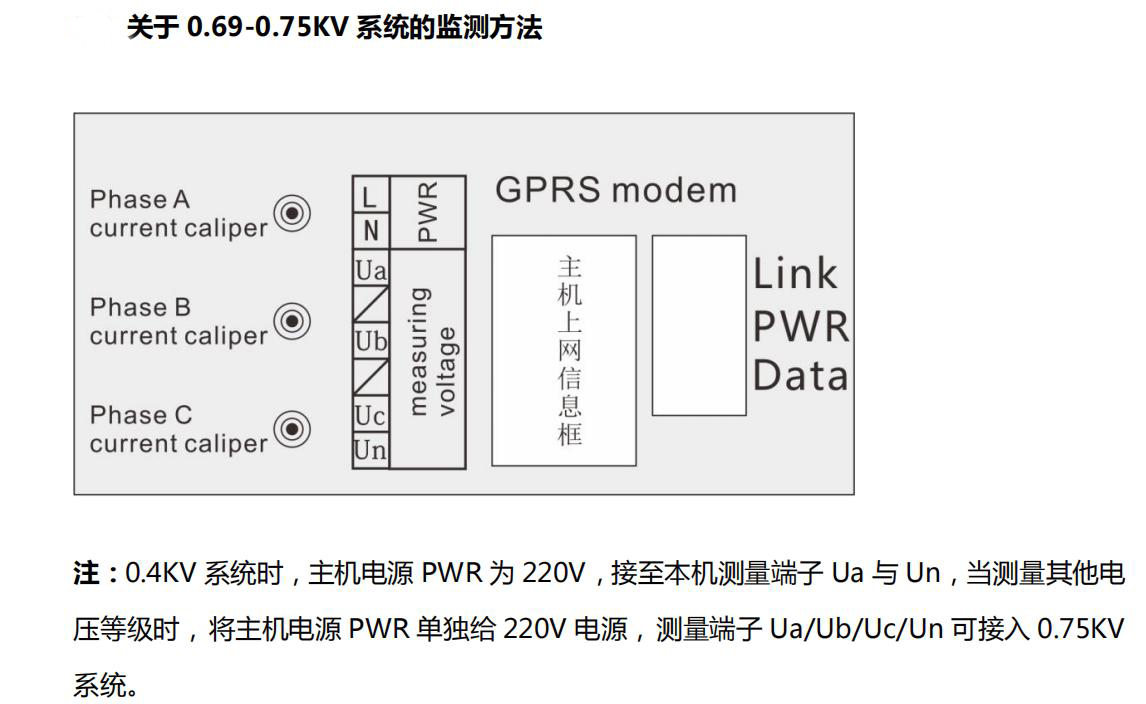

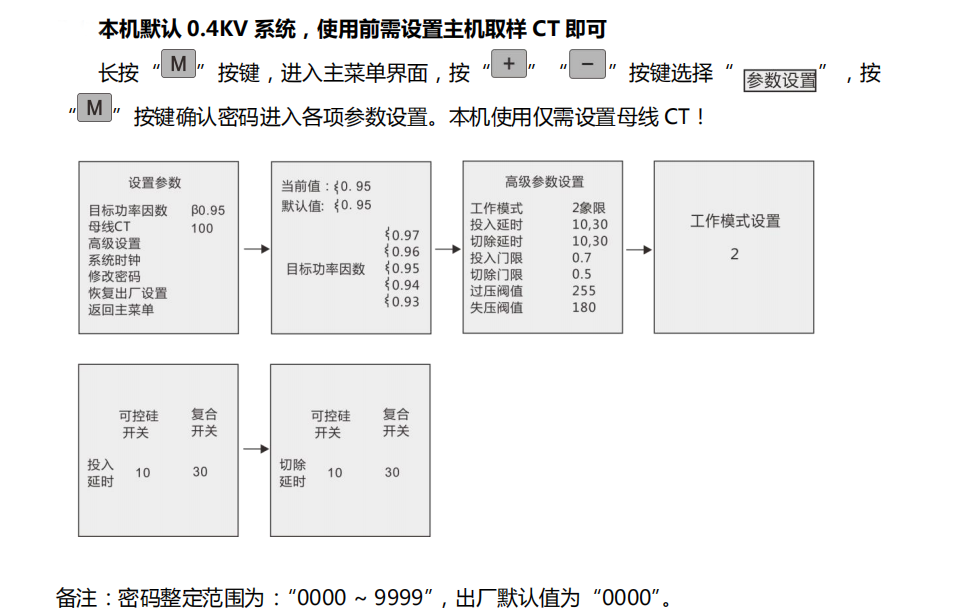

测量接线一定要严格按说明巧操作，确保人身安全

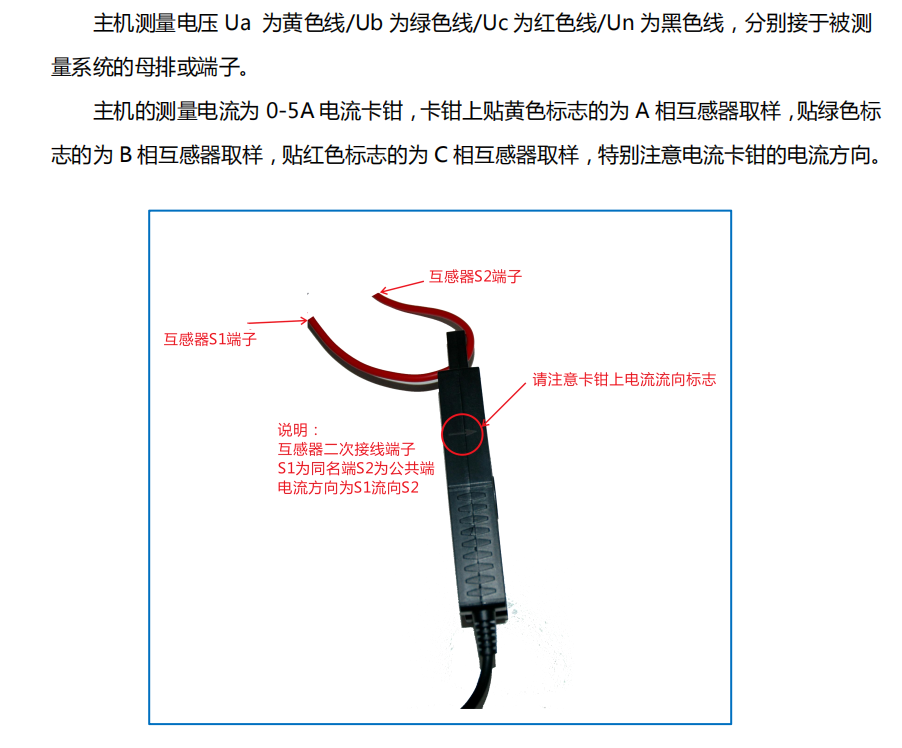

钳表一定要与而板上相应的插座一一对应，否则会影响测试结果
电压线和钳表接入时一定要按照先接仪器侧再接到被测装置的原则，拆除时一定要按照先拆装置侧再拆仪器侧的原则进行。
