产品概述
ZHXK-2000电能质量监控终端,以ARM芯片为核心,采用交流三相同步采样,取样物理量为无功 功率,是集数据采集、通讯、无功补偿、电网参数分析、智能监控于一体的新型配变监控终端。人机界面为宽温液晶显示器,适用于交流0.4KV、50Hz低压配电系统的监测及无功补偿控制器。本产品采用国内外先进技术,具有外形合理美观,功能完善,运行稳定可靠,补偿精度高等优点。
性能特点
测量准确:以基波无功功率计算投切电容器容量,可避免多种形式的投切震荡,并在有谐波的场合下能正确显示电网功率因数,功率因数测量精度高,显示范围宽。
安全保护:具有掉电保护功能,控制参数停电不丢失;具有过电压、欠电压、畸变率超标、过温保护;具有谐波测量及保护功能。可以安全、可靠地在强磁场环境中运行。
多种显示:可实时显示电网功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率电流总谐波畸变率、频率的平均值及电容投切状态等信息;
使用方便:快捷功能键盘,大屏幕LCD显示屏,中文操作,人机界面,各种控制参数全数字可调直观使用方便;并具有自动运行与手动运行2种工作方式;
人机界面:快捷功能键盘,大屏幕LCD显示屏,中文操作,人机界面,各种控制参数全数字可调直观使用方便;并具有自动运行与手动运行2种工作方式;
远程通讯:具有RS-485,MODBUS标准现场总线通讯接口,可以通过有线、无线等传输方式接入云平台、配电集中控制室等监控系统

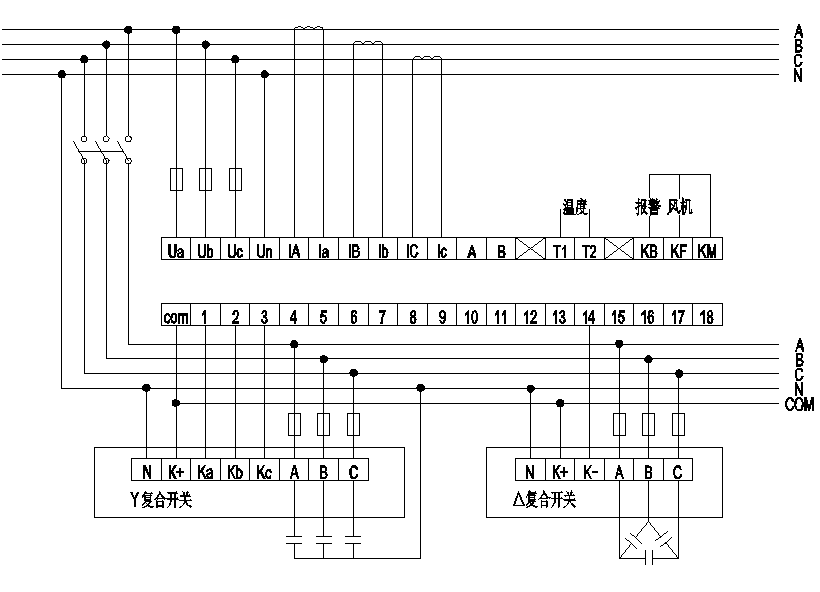

方案原理
设计依据
GB/T15576-1995 《低压无功功率静态补偿装置总技术条件》
JB/T9663-1999 《低压无功功率自动补偿控制器》
DL/T 597-2017 《低压无功补偿控制器使用技术条件》
技术参数
电源电压 |
AC 220V±20% |
电源频率 |
50Hz±5% |
取样电压 |
AC 220V±20% |
取样电流 |
0~6A |
整机功耗 |
6W |
控制输出接点 |
无触点 |
灵敏度 |
20mA |
电压谐波保护 |
00%至99% |
电流谐波保护 |
00%至99% |
投功率因数 |
滞后0.00至1.00 |
切功率因数 |
超前/滞后0.00至1.00 |
投入等待延时 |
00s至99s |
切除等待延时 |
00s至99s |
开关响应等待 |
00.0s至25.5s |
循环投切间隔 |
0000s至9999s |
电容放电时间 |
000s至255s |
保护持续时间 |
000s至255s |
手动持续时间 |
0000至9999 |
风扇启动温度 |
00至99 |
报警温度 |
00至99 |
通讯地址 |
000至255 |
密码设置 |
0000至9999 |
语言 |
中文/英文 |
应用环境
本产品工作场所海拔不超过2000米,环境温度-40℃~+45℃,相对湿度:日平均不大于95%,月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。本产品户内使用运行,本如果在特殊情况下户外使用,需加装保护壳,并参考相关标准保证保护壳的防护等级。
本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。
型号含义

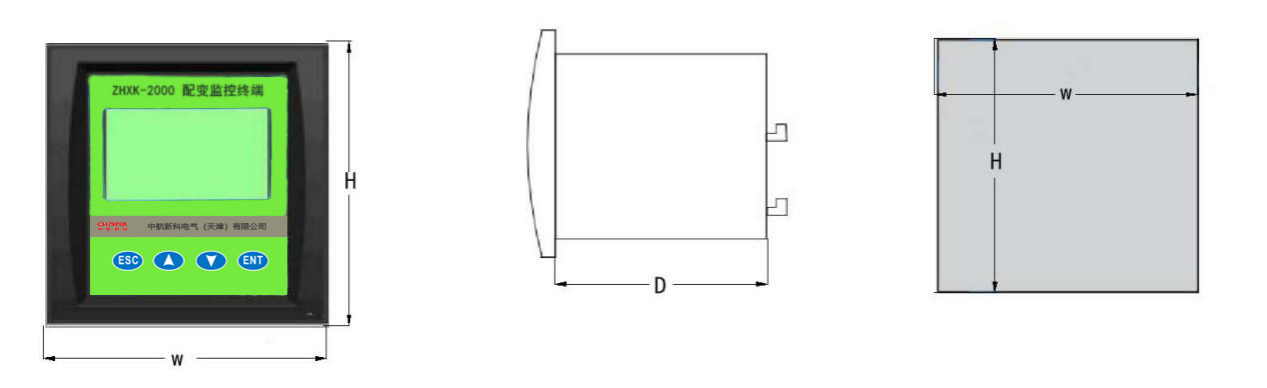

外观结构
选型参考
型号 |
描述 |
外形尺寸(W*H) |
嵌入厚度D |
安装尺寸(W*H) |
备注 |
ZHXK-2000/B18J |
18路控制,接触器应用 |
144*144 |
54 |
138*138 |
电能质量终端 |
ZHXK-2000/B24J |
24路控制,接触器应用 |
144*144 |
54 |
138*138 |
电能质量终端 |
ZHXK-2000/B18W |
18路控制,无触点、复合开关应用 |
144*144 |
54 |
138*138 |
电能质量终端 |
ZHXK-2000/B24W |
18路控制,无触点、复合开关应用 |
144*144 |
54 |
138*138 |
电能质量终端 |
ZHXK-2000/B64Z |
24路控制,无触点、复合开关应用 |
144*144 |
54 |
138*138 |
电能质量终端 |
注:分相补偿或混合补偿联系公司 |
订货须知
电力系统图;
装机容量,控制回路数量;
控制组合(单柜/主辅柜)
投切开关类别;
采样极相(电压/电流)
面板开孔尺寸;安装方式;
负载性质;
特殊要求注明;
