多功能表导轨表
产品概述
ZHXK三相导轨式多功能表采用微电子技术及专用大规模集成电路，应用数字采样处理及SMT工艺等先进技术研制开发的新型三相电子式电能表，具有可靠性好、体积小、重量轻、外表美观、工艺先进、35mmDIN标准导轨式安装等特点；并具有良好的抗电磁干扰、低自耗节能、高精度、高过载、高稳定性、长寿命，广泛应用于机场、港口、工厂、智能楼宇、商城、会展中心及学校等
性能特点
高精度测量三相相电压、三相线电压、三相电流、三相有功功率、合相有功功率、三相无功功率、合相无功功率、三相视在功率、合相视在功率、三相功率因数、合相功率因数、电网频率等。
正向有功/无功电能计算。
具有RS-485通讯接口，光电隔离，有效防止雷击，浪涌等破坏性干扰。
菜单直观，按键操作简单。
电流、电压变比可编辑。
安装方便，接线简单，工程量小。
高替代性，可替代各类指针表。
标准35mm导轨安装，大规模集成电路设计，体积小、安装方便。
方案原理
设计依据
GB/T15284《多费率电能表特殊要求》
DL/T614《多功能电能表》
IEC62053-61《交流电测量设备》
技术参数
|
项目 |
指标 |
|
|
电能 |
有功 |
1.0级 |
|
无功 |
2.0级 |
|
|
电压 |
额定值 |
3*220/380V |
|
功耗 |
≤5VA/相 |
|
|
正常工作电压 |
0.7~1.2Un |
|
|
电流 |
额定值 |
直接接入式：3×5(80)A CT接入式：3×1.5（6）A |
|
功耗 |
＜0.5VA/1相 |
|
|
测量精度范围 |
0.02In≤I＜1.2In |
|
|
频率 |
45~65HZ精度±0.02Hz |
|
|
电能脉冲 |
400imp/kWh, 400ipm/kvarh(直接接入式） 6400imp/kWh, 6400ipm/kvarh(CT接入式） |
|
|
通信 |
RS485接口，ModBus-RTU通信协议 |
|
|
工作环境 |
-20~55℃ |
|
|
大气压力 |
70kPa~106kPa |
|
|
相对湿度 |
5%~95%（无冷凝或结冰） |
|
|
显示 |
LCD显示 |
|
应用环境
海拔高度：79.5kPa ~ 106kPa（≤2500米）
工作温度：-15℃~50℃
储存温度：-20℃~70℃
相对湿度：空气湿度在20℃时≤95%无凝露，在温度较低时，允许有较高的相对湿度
环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃
型号含义

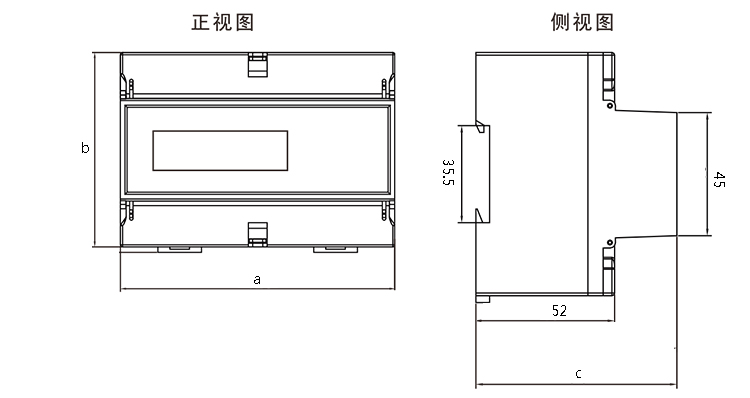

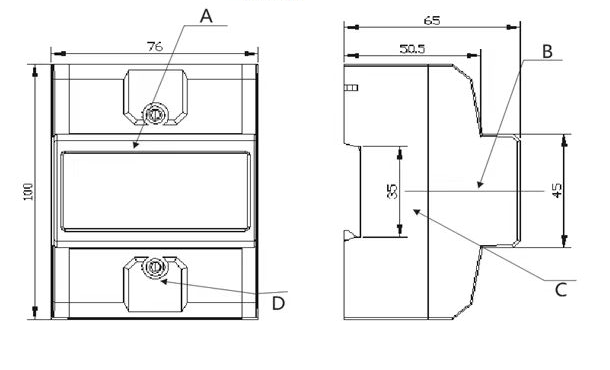

外观结构
选型参考
|
名称 |
型号规格 |
接线 |
额定值 |
外形尺寸（a*b*c） |
安装方式 |
|
多功能导轨表 |
ZHXKPE125Y |
互感式 |
10(40)A |
125*86*75 |
导轨式安装 |
|
多功能导轨表 |
ZHXKPE125Y |
直接式 |
15(60)A |
125*86*75 |
导轨式安装 |
|
多功能导轨表 |
ZHXKPE125Y |
直接式 |
20(80)A |
125*86*75 |
导轨式安装 |
|
多功能导轨表 |
ZHXKPE125Y |
互感式 |
1.5(6)A |
125*86*75 |
导轨式安装 |
|
多功能导轨表 |
ZHXKPE67Y |
互感式 |
10(40)A |
76*100*65 |
导轨式安装 |
|
多功能导轨表 |
ZHXKPE67Y |
直接式 |
15(60)A |
76*100*65 |
导轨式安装 |
|
多功能导轨表 |
ZHXKPE67Y |
直接式 |
20(80)A |
76*100*65 |
导轨式安装 |
|
多功能导轨表 |
ZHXKPE67Y |
互感式 |
1.5(6)A |
76*100*65 |
导轨式安装 |
订货须知
安装位置
直通/互感式
根据使用功率，选择电流，注意不要超过电表。
最大功率且最好保有余量，可防止电表烧坏。
