多功能电力仪表
产品概述
ZHXK多功能电力仪表采用最现代的微处理器和数字信号处理技术，可测量电网中的三相电压、电流、功率、电网频率等，具有极高的性价比，可以直接取代常规测量指示仪表、电能计量表、多功能网路电力仪表以及相关的辅助单元，作为一种先进的智能化、数字化的电网前段采集元件， 改仪表可以应用于各种控制系统、能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能配电盘、 开头柜中，具有安装方便，接线简单，维护方便，工程量小，现场可编程输入参数的特点。能够完成业界不同PLC，工业控制计算机通信软硬的组网。
性能特点
高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量。
正反向有功/无功电能计量。
提供液晶显示，本地数据查询。
菜单直观，按键操作简单。
电流、电压变比可编程。
支持RS-485通讯，Modbus-RTU协议。
支持开关量输入、开关量输出、电能脉冲输出。
安装方便，接线简单，工程量小。
宽范围交直流通用电源：AC/DC 85～265V或AC176～264V（选定）。
可完成SCADA、PLC中多种通讯软件的组网。

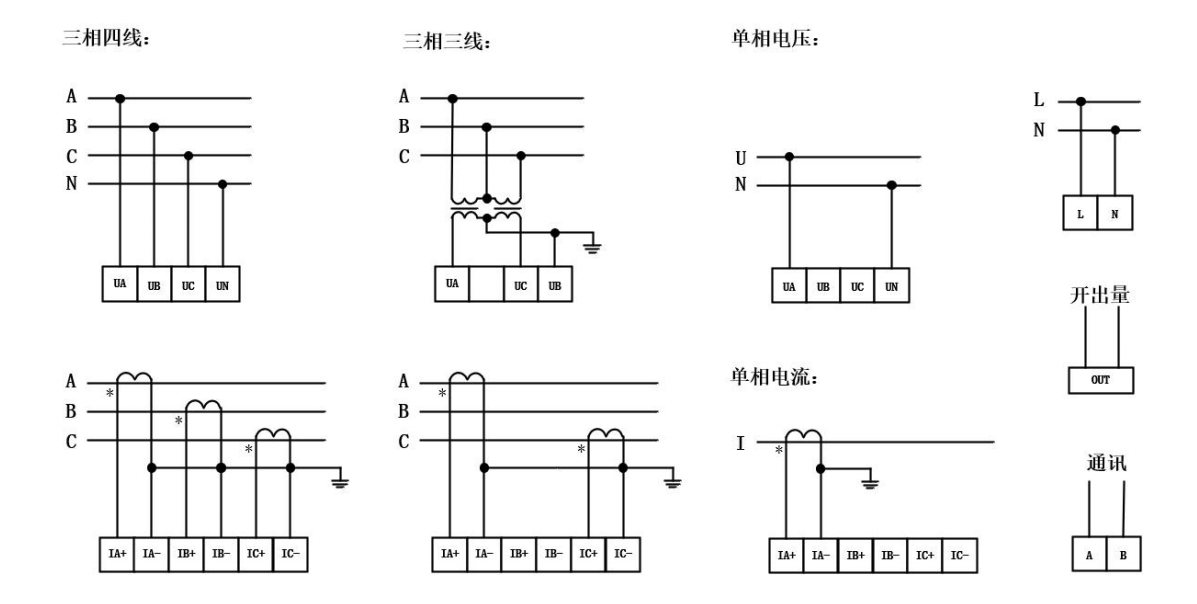

方案原理
设计依据
GB/T15284《多费率电能表特殊要求》
DL/T614《多功能电能表》
IEC62053-61《交流电测量设备》
技术参数
|
性能 |
指标 |
|
|
接线方式 |
三相三相/三相四线 |
|
|
电压 |
额定值 |
57.7/100V、220/380V、500V |
|
过负荷 |
持续：1.2倍 瞬时：2倍/1s |
|
|
功率 |
＜0.5VA/1相 |
|
|
精度 |
RMS(真有效值）测量精度0.5% |
|
|
电流 |
额定值 |
5A、1A |
|
过负荷 |
持续;1.2倍 瞬时：10倍/5S |
|
|
功耗 |
＜0.5VA/1相 |
|
|
精度 |
RMS(真有效值）测量精度0.5% |
|
|
频率 |
45~65HZ 精度±0.02Hz |
|
|
电能 |
有功电能1级，无功电能2级 |
|
|
电能脉冲 |
无源光耦集点极输出，固定脉宽80mS |
|
|
通讯 |
RS485接口，ModBus-RTU通讯协议 |
|
|
工作电压 |
AC220V或AC85~270V/DC100-300V |
|
|
功耗 |
小于5W |
|
|
工作环境 |
-10~55℃ |
|
|
储存环境 |
-20~75℃ |
|
应用环境
海拔高度：79.5kPa ~ 106kPa（≤2500米）
工作温度：-15℃~50℃
储存温度：-20℃~70℃
相对湿度：空气湿度在20℃时≤95%无凝露，在温度较低时，允许有较高的相对湿度
环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃

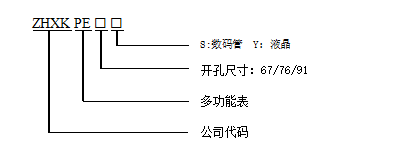

型号含义

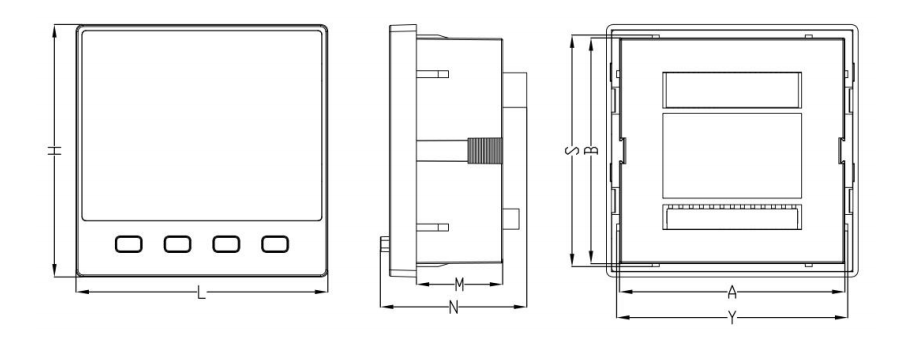

外观机构
选型参考
|
名称 |
型号规格 |
显示 |
面板尺寸(L*H) |
安装配合尺寸（A*B） |
安装深度M |
开孔尺寸（S*Y） |
|
多功能表 |
ZHXKPE67S |
数码管 |
73*73 |
67*67 |
33.6 |
68*68 |
|
多功能表 |
ZHXKPE76S |
数码管 |
83*83 |
75*75 |
33.6 |
76*76 |
|
多功能表 |
ZHXKPE91S |
数码管 |
98*98 |
90*90 |
33.6 |
92*92 |
|
多功能表 |
ZHXKPE67Y |
液晶 |
73*73 |
67*67 |
33.6 |
68*68 |
|
多功能表 |
ZHXKPE76Y |
液晶 |
83*83 |
75*75 |
33.6 |
76*76 |
|
多功能表 |
ZHXKPE91Y |
液晶 |
98*98 |
90*90 |
33.6 |
92*92 |
订货须知
订货须知
安装位置
开孔尺寸
电源电压
测量系统
