数显电流表
产品概述
ZHXK数显单相/三相电流表适用于电力电网、自动化系统中对电流参数测量和显示，通过面板设置倍率，直观显示系统一次侧运行点参数，具有精度高、稳定性好，抗震动等优点，可直接替代原有指针式仪表。
性能特点
高精度测量，测量精度0.5%（真有效值）
高自由度，变比可编程。
尺寸丰富，多种规格选择。
高替代性，可替代各类指针表。

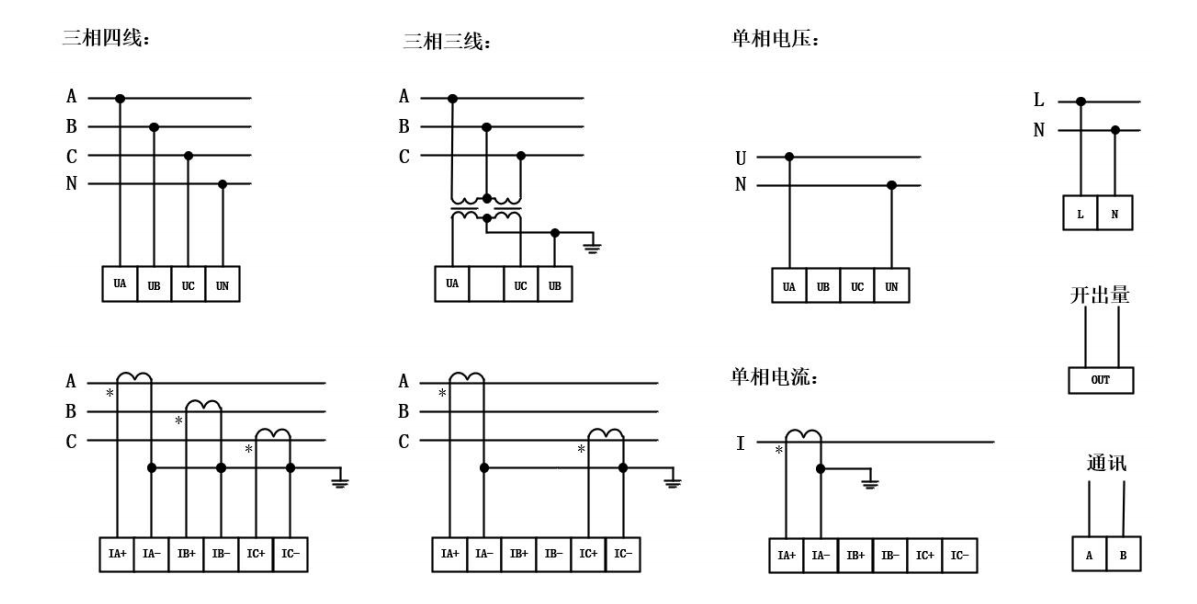

方案原理
设计依据
GB/T6587.1-1986 电子测量仪器环境试验
GB/T6587.2-1986电子测量仪器
GB/T6587.3-1986电子测量仪器湿度试验
GB/T6587.4-1986 电子测量仪器振动试验
GB/T6587.5-1986电子测量仪器冲击试验
GB/T6587.6-1986电子测量仪器运输试验
GB/T6587.8-1986电子测量仪器电源频率与电压试验
技术参数
|
性能 |
指标 |
|
|
接线方式 |
单相/三相三线/三相四线 |
|
|
电压 |
额定值 |
57.7/100V、220/380V、500V |
|
过负荷 |
持续：1.2倍 瞬时：2倍/1s |
|
|
功率 |
＜0.5VA/1相 |
|
|
精度 |
RMS(真有效值）测量精度0.5% |
|
|
电流 |
额定值 |
DC1A/5A/0-20mA/4-20mA等 |
|
过负荷 |
持续;1.2倍 瞬时：10倍/5S |
|
|
功耗 |
＜0.5VA/1相 |
|
|
精度 |
RMS(真有效值）测量精度0.5% |
|
|
频率 |
45~65HZ精度±0.02Hz |
|
|
工作电压 |
AC220V |
|
|
功耗 |
小于5W |
|
|
工作环境 |
-10~55℃ |
|
|
储存环境 |
-20~75℃ |
|
应用环境
海拔高度：79.5kPa ~ 106kPa（≤2500米）
工作温度：-15℃~50℃
储存温度：-20℃~70℃
相对湿度：空气湿度在20℃时≤95%无凝露，在温度较低时，允许有较高的相对湿度
环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃

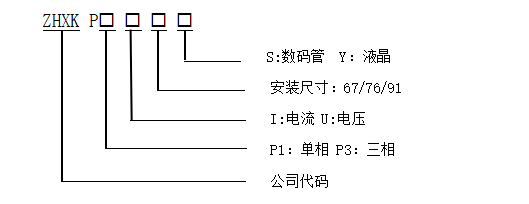

型号含义
产品方案

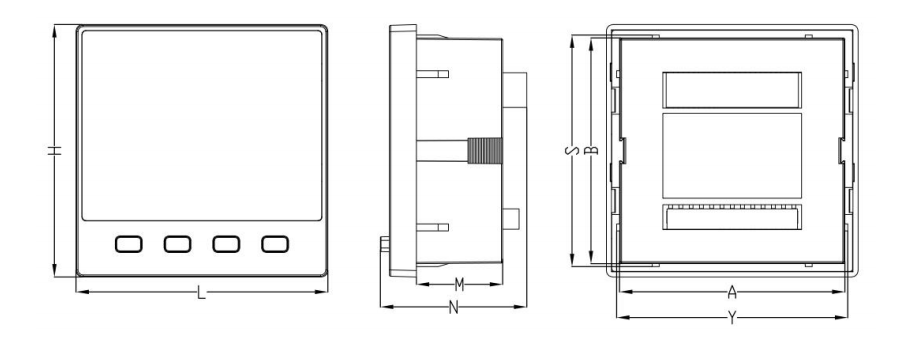

选型参考
|
名称 |
型号规格 |
相数 |
面板尺寸(L*H) |
安装配合尺寸（A*B） |
安装深度M |
开孔尺寸（S*Y） |
|
电流表 |
ZHXKP1I67S |
单相 |
73*73 |
67*67 |
33.6 |
68*68 |
|
电流表 |
ZHXKP1I76S |
单相 |
83*83 |
75*75 |
33.6 |
76*76 |
|
电流表 |
ZHXKP1I91S |
单相 |
98*98 |
90*90 |
33.6 |
92*92 |
|
电流表 |
ZHXKP3I67S |
三相 |
73*73 |
67*67 |
33.6 |
68*68 |
|
电流表 |
ZHXKP3I76S |
三相 |
83*83 |
75*75 |
33.6 |
76*76 |
|
电流表 |
ZHXKP3I91S |
三相 |
98*98 |
90*90 |
33.6 |
92*92 |
|
电流表 |
ZHXKP1I67Y |
单相 |
73*73 |
67*67 |
33.6 |
68*68 |
|
电流表 |
ZHXKP1I76Y |
单相 |
83*83 |
75*75 |
33.6 |
76*76 |
|
电流表 |
ZHXKP1I91Y |
单相 |
98*98 |
90*90 |
33.6 |
92*92 |
|
电流表 |
ZHXKP3I67Y |
三相 |
73*73 |
67*67 |
33.6 |
68*68 |
|
电流表 |
ZHXKP3I76Y |
三相 |
83*83 |
75*75 |
33.6 |
76*76 |
|
电流表 |
ZHXKP3I91Y |
三相 |
98*98 |
90*90 |
33.6 |
92*92 |
订货须知
订货须知
安装位置
开孔尺寸
电源电压
测量系统
