储能变流器装置
产品概述
ZHXK-EPCS储能变流器装置，采用三电平拓扑结构，可以实现直流到交流、交流到直流的双向变换，既可以将交流电转化为直流电为蓄电池充电，也可将直流电转化为交流电，为负载供电或回馈给电网。
性能特点
集成柜体设计，高度防护
具备齐全的保护功能，抗扰能力强
集成柜体设计，操作更为方便
支持多机并联、可扩展至MW级
簇级电池管理、簇级电池优化
系统寿命更长、极具竞争力的度电成本（LCOE）
支持ms级调度响应、主动构网
支持高低压穿越、主动适应弱电网

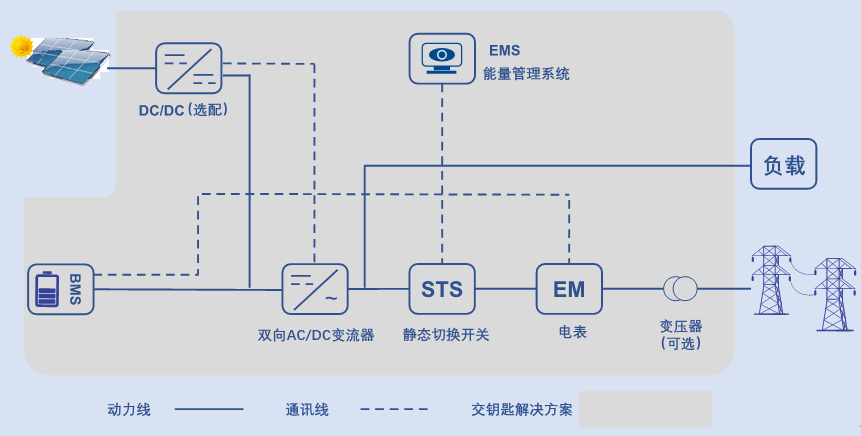

方案原理
设计依据
GB/T 34120-2023《电化学储能系统储能变流器技术》
GB/T 34133-2017《储能变流器检测技术规程》
技术参数
|
规格型号 |
ZHXK-EPCS1725-AF |
ZHXK-EPCS2500-AF |
ZHXK-EPCS3450-AF |
ZHXK-EPCS5000-AF |
|
直流侧 |
||||
|
最大充电功率 |
1897kW |
2750kW |
3795kW |
5500kW |
|
最大放电功率 |
1897kW |
2750kW |
3795kW |
5500kW |
|
工作电压 |
1060V～1500V |
|||
|
最大电流 |
1897A |
2750A |
3795A |
5500A |
|
交流侧 |
||||
|
额定电压 |
690V |
|||
|
额定电压范围 |
-15%～+10% |
|||
|
接线方式 |
三相三线 |
|||
|
额定功率 |
1725kW |
2500kW |
3450kW |
5000kW |
|
最大功率 |
1897kW |
2750kW |
3795kW |
5500kW |
|
额定电流 |
1443A |
2092A |
2887A |
4602A |
|
最大电流 |
1588A |
2301A |
3179A |
5062A |
|
额定频率 |
50/60Hz |
|||
|
功率因数 |
0.99/-1～1 |
|||
|
电流畸变率 |
＜3%（额定功率） |
|||
|
过载能力 |
110%长期 |
|||
|
最大效率 |
99% |
|||
|
保护特性 |
||||
|
保护功能 |
交流过流保护、交流过压保护、交流短路保护、直流浪涌保护、 直流过流保护、直流过压保护、过温保护等 |
|||
|
系统参数 |
||||
|
尺寸（宽 × 高 × 深） |
6000 × 2600 × 2438mm（具体以实际出货为准） |
|||
|
重量 |
15T |
|||
|
海拔高度 |
4000m（＞3000m时降额使用） |
|||
|
工作温度 |
-40℃~60℃(>50℃时降额使用） |
|||
|
存储温度 |
-45℃~70℃ |
|||
|
湿度 |
0%RH～95%RH，无冷凝 |
|||
|
冷却方式 |
智能风冷 |
|||
|
防护等级 |
IP66 |
|||
|
通讯方式 |
CAN/RS485/以太网 |
|||
应用环境
环境温度：高气温+50℃，低气温-20℃。
空气相对温度：不超过95%；
海拔高度：不超过2000m（海拔2000m以上的可根据具体工况特殊设计）；
上述为正常使用环境条件，如果实际使用环境不同于上述正常环境条件，由用户与制造厂协商解决

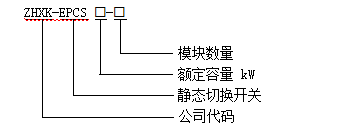

型号含义

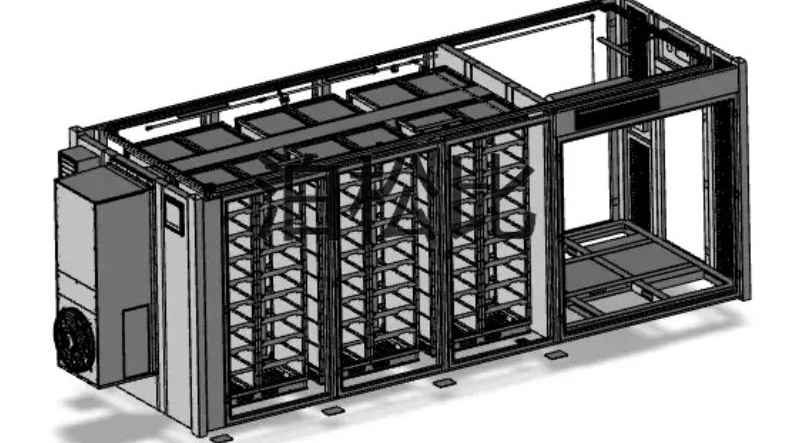

外观结构
选型参考
|
型号规格 |
长（mm） |
高（mm） |
深（mm） |
|
W |
H |
D |
|
|
1725KW |
6000 |
2600 |
2438 |
|
2500KW |
6000 |
2600 |
2438 |
|
3450KW |
6000 |
2600 |
2438 |
|
5000KW |
6000 |
2600 |
2438 |
订货须知
光伏输入功率
电池输入功率
最大充电功率
应用环境
特殊要求注明；
