微电网光储一体机
产品概述
ZHXK-EMGS光伏储一体机是一种应用于光伏、储能联合发电系统中实现直流/交流电能转换的设备，采用电力电子控制技术，可以协调控制光伏与储能电池的出力，平抑光伏电池的功率波动，并通过储能变流技术输出满足标准要求的交流电能向负载供电。
性能特点
更高支持电池容量和放电时间预测
并网和离网无缝切换，不间断电源负载
配合EMS实时监控系统状态
支持RS485/CAN，手机/电脑智能监控，随时随地操作更方便
多种工作模式光伏控制器模块化设计，易于扩展
一体化设计，易于集成
支持负载、蓄电池、电网或柴油发电机组，光伏同时接入
支持维护旁路开关，提高系统可用性
内置隔离变压器可选
完善的保护功能，保护逆变器和电池
重要功能的冗余设计

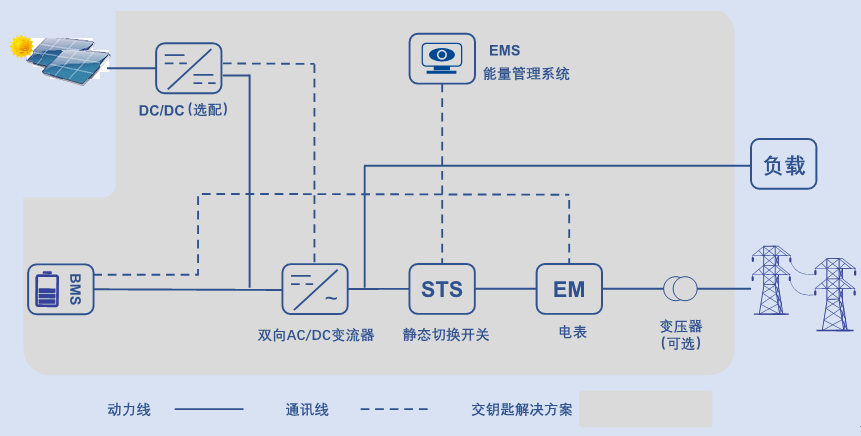

方案原理
设计依据
GB/T 41240-2022《户用光储一体机测试技术导则》
《户用光储一体机技术要求》
技术参数
|
|
输入（光伏） |
|
最大输入功率 |
30~100kw |
|
PV最大开口电压 |
900V（*） |
|
MPPT工作电压范围 |
180V～800V |
|
|
输入（电池） |
|
电池类型 |
锂电池/铅酸电池 |
|
最大充电功率 |
30kW~150kW |
|
最大放电功率 |
110kW |
|
|
交流侧 |
|
电网连接 |
三相三线/三相四线 |
|
额定输出功率 |
100kVA |
|
最大输出功率 |
110kVA |
|
最大电网输入功率 |
200kVA |
|
额定电网频率 |
50/60Hz |
|
额定输出电流 |
144A |
|
隔离变压器 |
选配 |
|
过载能力 |
110% 长期 |
|
功率因数 |
0.99/-1~1 |
|
|
系统参数 |
|
特征&保护 |
防孤岛保护，直流反接保护，绝缘检测，直流浪涌保护，交流浪涌保护， 直流短路保护，交流过流保护，交流短路保护、交流欠过压保护 |
|
通讯方式 |
以太网/4G/RS485/CAN |
|
防护等级 |
IP20/IP54 |
|
保护等级 |
I |
|
过电压等级 |
II（直流侧），III（交流侧） |
应用环境
环境温度：高气温+50℃，低气温-20℃。
空气相对温度：不超过95%；
海拔高度：不超过2000m（海拔2000m以上的可根据具体工况特殊设计）；
上述为正常使用环境条件，如果实际使用环境不同于上述正常环境条件，由用户与制造厂协商解决

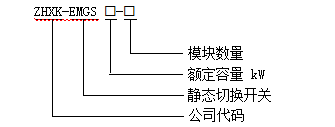

型号含义

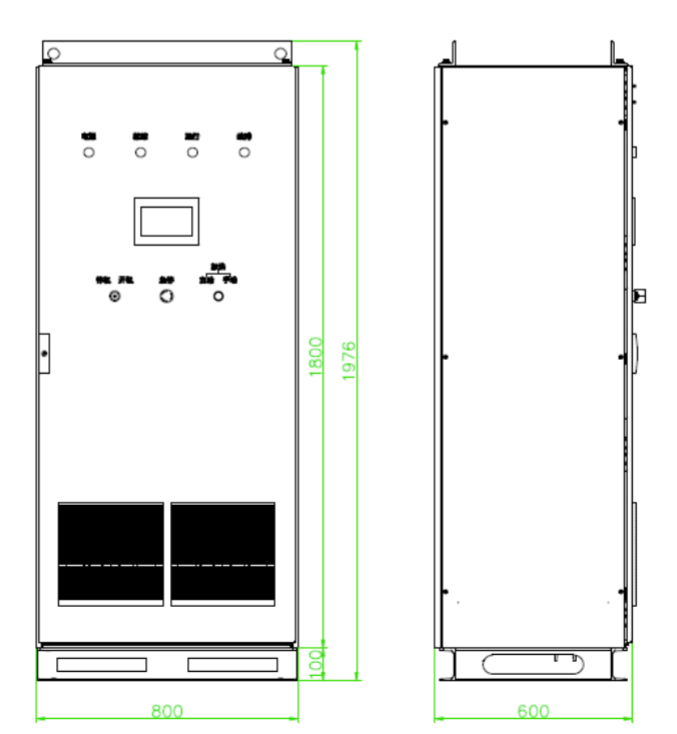

外观结构
选型参考
|
型号规格 |
长（mm） |
高（mm） |
深（mm） |
|
W |
H |
D |
|
|
30KW |
800 |
1800 |
600 |
|
50KW |
800 |
1800 |
600 |
|
100KW |
800 |
1800 |
600 |
订货须知
光伏输入功率
电池输入功率
最大充电功率
应用环境
特殊要求注明；
