产品概述
ZHXK-EDCS系列储能双向DC/DC变换器,基于三电平拓扑结构,可实现从直流到直流的双向转换。具有双向宽电压范围、双向电压电流有源控制、功率密度高、自然散热等优点。
性能特点
低压侧支持0V预充
电压宽范围运行
最大运行效率99%以上
支持16并机且自动均流,不均流度<5%
簇级电池管理,解决电池环流问题
支持电池、光伏等直流源输入
支持恒压/恒流/恒功率/升压/降压MPPT运行模式
完善合理的EMC设计
支持多支路控制,完善的故障保护功能

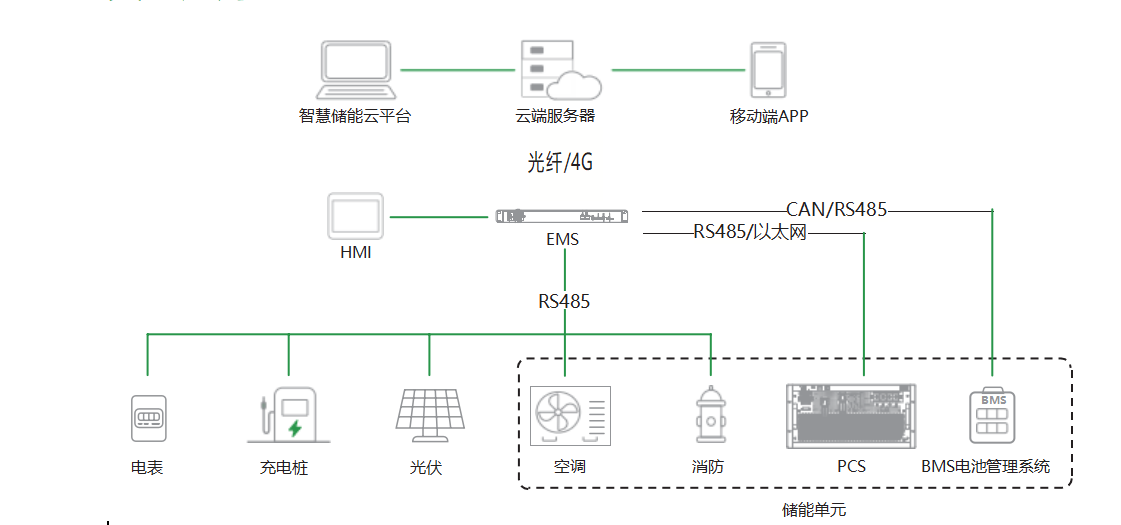

方案原理
设计依据
GB/T43041-2023混合集成电路直流/直流(DC/DC)变换器
GB/T19826—2005《电力工程直流电源通用技术条件及安全要求》
技术参数
规格型号 |
EDCS30-M-M |
EDCS50-M-M |
|
电气参数 |
|||
功率 |
30kW |
50kW |
|
高压侧电压 |
250V~1000V |
||
高压侧最大电流 |
50A |
80A |
|
低压侧电压 |
0V~900V |
||
低压侧最大电流 |
60A |
100A |
|
最大效率 |
>99% |
||
工作模式 |
恒压、双向恒压、恒流、恒功率、升压MPP |
T、降压MPPT |
|
静态电压稳定度 |
±1% |
||
动态电压稳定度 |
±5% |
||
静态电流稳定度 |
±1% |
||
动态电流稳定度 |
±3% |
||
辅助功能 |
0V预充(低压侧可从0V开始运行) |
||
并机 |
支持全部模式下进行并机,最大并机数量达16台 |
||
保护功能 |
三段过流保护、过温保护、低压侧欠过压保护、高压侧欠过压保护、过功率保护、 低压侧短路保护、反接保护、温度降额输出等 |
||
常规参数 |
|||
尺寸(宽 × 高 × 深) |
440 × 88 × 500mm |
||
重量 |
17.5kg |
||
海拔高度 |
4000m(>2000m时降额使用) |
||
工作温度 |
-25℃~55℃(大于45℃时降额使用) |
||
防护等级 |
IP20 |
||
通讯方式 |
RS485/Modbus RTU |
||
符合标准 |
IEC/EN 62477-1:2012,IEC/EN 62109-1:2010 |
||
功率端口 |
高压侧HV±,低压侧LV± |
||
保护等级 |
Ⅰ |
||
冷却方式 |
智能风冷 |
应用环境
环境温度:高气温+50℃,低气温-20℃。
空气相对温度:不超过95%;
海拔高度:不超过2000m(海拔2000m以上的可根据具体工况特殊设计);
上述为正常使用环境条件,如果实际使用环境不同于上述正常环境条件,由用户与制造厂协商解决
型号含义

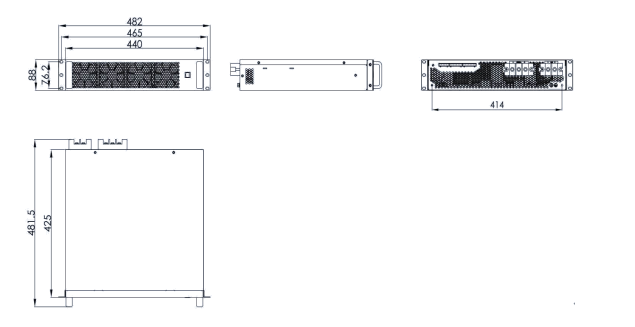

外观结构
选型参考
型号规格 |
长(mm) |
高(mm) |
深(mm) |
W |
H |
D |
|
30KW |
440 |
88 |
481.5 |
50KW |
440 |
88 |
481.5 |
订货须知
输入电压
输出电压
功率
蓄电池组数量
运行环境
