微电网储能变流器
产品概述
ZHXK-EPCS系列储能双向AC/DC变流器，采用三电平拓扑结构，可以实现直流到交流、交流到直流的双向变换，既可以将交流电转化为直流电为蓄电池充电，也可将直流电转化为交流电，为负载供电或回馈给电网。
性能特点
三电平拓扑，最高转换效率>99%
更长的系统寿命，极具竞争力的平准化能源成本（LCOE）
支持多机并行运行，可扩展至3.45MW
模块化设备使配置更加灵活，易于维护
高速IGBT，低内阻滤波器
支持ms级调度响应，主动组网
支持高低压穿越，主动适应弱电网

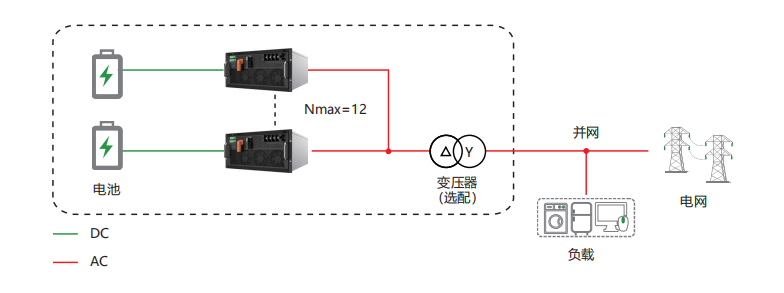

方案原理
设计依据
GB/T 34120-2023《电化学储能系统储能变流器》
GB/T 34133-2023《储能变流器检测技术规程》。
技术参数
|
工作电压范围 |
615V～950V/ 650V～950V |
|
|
最大电流 |
90A~203A |
|
|
交流侧 |
||
|
额定电压 |
400V |
|
|
额定电压范围 |
±15% |
|
|
额定频率 |
50/60Hz |
|
|
接线方式 |
三相三线/三相四线 |
|
|
额定功率 |
50kW~125kW |
|
|
最大功率 |
55kW~138kW |
|
|
最大电流 |
80A~200A |
|
|
功率因数 |
≥0.99 /-1～1 |
|
|
电流畸变率 |
＜3%（额定功率） |
|
|
直流分量 |
＜0.5% |
|
|
过载能力 |
110%长期 |
|
|
最大效率 |
98.5% |
|
|
常规参数 |
||
|
冷却方式 |
智能风冷 |
|
|
防护等级 |
IP20 |
|
|
通讯方式 |
CAN/RS485/以太网 |
|
应用环境
环境温度：高气温+50℃，低气温-20℃。
空气相对温度：不超过95%；
海拔高度：不超过2000m（海拔2000m以上的可根据具体工况特殊设计）；
上述为正常使用环境条件，如果实际使用环境不同于上述正常环境条件，由用户与制造厂协商解决

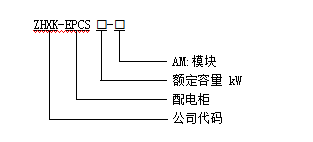

型号含义

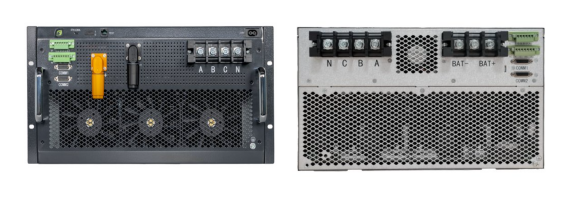

外观结构
选型参考
|
型号规格 |
长（mm） |
高（mm） |
深（mm） |
|
W |
H |
D |
|
|
50KW |
500 |
232 |
635 |
|
63KW |
500 |
232 |
635 |
|
80KW |
500 |
232 |
635 |
|
105KW |
500 |
270 |
670 |
|
125KW |
520 |
232 |
785 |
订货须知
系统电压：储能系统的电压即蓄电池组的电压，也是储能变流器的输入电压。
切换时间：储能变流器有两种切换时间，一是充放电切换，大型储能变流器应在90%额定功率并网充电状态和90%额定功率并网放电状态之间，切换时间不大于200ms；二是应用于并网模式和离网模式的切换，切换时间不大于100ms。
功率因数：储能变流器正常运行时，功率因数应大于0.99，且功率因数范围应尽可能宽，以适应不同的系统参数变化。
容量匹配：储能系统的容量配置建议按负荷容量的1.2倍进行配置。
