静态切换开关
产品概述
ZHXK-ESTS当储能系统需要为重要负载提供备用电源时，储能系统需要配备STS，以便在电网断电时将储能系统和重要负载与电网断开。通过这种方式，储能可以为关键负载提供不间断的备用电源。
性能特点
智能化：智能化操作，具有CAN、485、以太网等通讯接口;
响应：电网与微电网智能快速分离，开关电源电路（≤20ms）
可靠：高可靠性后备设计（快速开关和旁路开关并联设计），确保重要负载不中断
方便：前维护设计，便于操作和维护

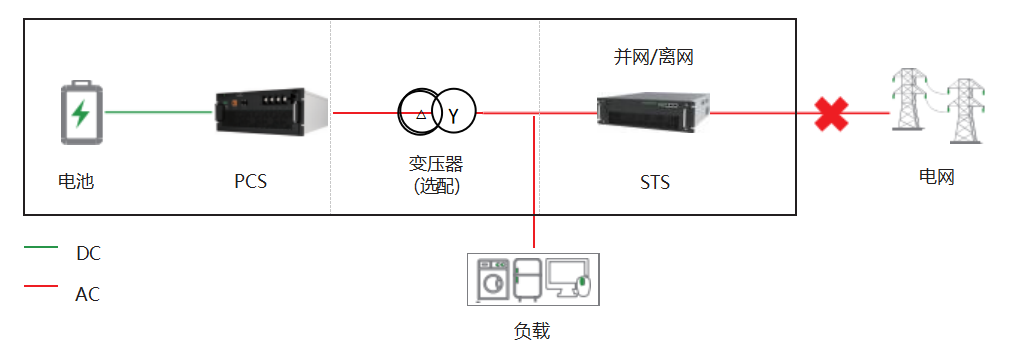

方案原理
设计依据
GB/T43041-2023混合集成电路直流/直流(DC/DC)变换器
GB/T19826—2005《电力工程直流电源通用技术条件及安全要求》
技术参数
|
规格型号 |
ESTS200-M |
ESTS500-M |
|
功率参数 |
||
|
电网端口功率 |
200kW |
500kW |
|
电网端口最大电流 |
289A |
722A |
|
负载侧端口功率 |
200kW |
500kW |
|
重要负载最大功率 |
100kW |
250kW |
|
说明：重要负载功率＋ PCS 侧功率 ≤ 产品最大功率 |
||
|
额定电压 |
400Vac |
|
|
电网端电压范围 |
400Vac±15% |
|
|
额定频率 |
50/60Hz |
|
|
长期过载能力 |
110% |
|
|
并离网切换时间 |
＜20ms |
|
|
最大效率 |
>99.5% |
|
|
通讯 |
||
|
通讯端口 |
RS485 |
|
|
通讯协议 |
ModBus RTU |
|
|
常规参数 |
||
|
尺寸（宽 × 高 × 深） |
440 × 130 × 520mm |
440 × 232 × 500mm |
|
重量 |
23kg |
39kg |
|
海拔高度 |
4000m（＞2000m时降额使用） |
|
|
工作温度 |
-25℃~55℃(>45℃时降额使用） |
|
|
存储温度 |
-45℃~70℃ |
|
|
湿度 |
0%RH～95%RH，无冷凝 |
|
|
冷却方式 |
智能风冷 |
|
|
防护等级 |
IP20 |
|
|
接线方式 |
三相三线 |
|
|
功率端口 |
电网侧 RST、负载侧 UVW |
|
|
人机界面 |
无 |
|
应用环境
环境温度：高气温+50℃，低气温-20℃。
空气相对温度：不超过95%；
海拔高度：不超过2000m（海拔2000m以上的可根据具体工况特殊设计）；
上述为正常使用环境条件，如果实际使用环境不同于上述正常环境条件，由用户与制造厂协商解决

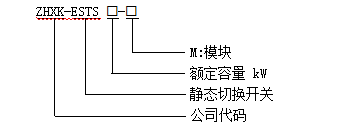

型号含义

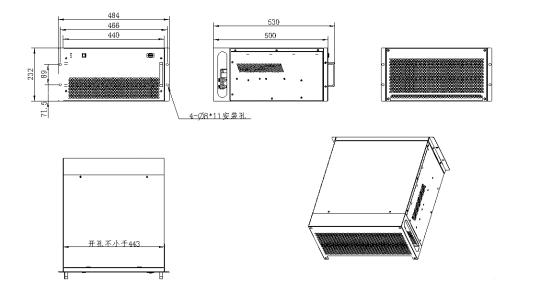

外观结构
选型参考
|
型号规格 |
长（mm） |
高（mm） |
深（mm） |
|
W |
H |
D |
|
|
80KW |
480 |
232 |
530 |
|
200KW |
480 |
232 |
530 |
订货须知
输入电压
输出电压
功率
运行环境
