配电室节能装置

产品概述

ZHXK-NPR配电室节能装置主要应用于0.4KV低压电力系统中,大量非线性负载使用会导致中性线3N次谐波电流过大,同时,三相不平衡等问题往往也会造成中性线电流过大。而中性线电流过大非常容易导致中性线绝缘层老化起火引发火灾,存在较大的安全隐患。针对这样的情况,采用先进的电力电子技术、控制理论,与含谐波的负载呈并联关系,通过电流检测环节采集系统中性线上过电流信息,经控制器快速计算并提取各次谐波电流的含量,产生谐波电流指令,通过功率执行器件产生与过电流幅值相等方向相反的补偿电流,能够对动态变化的谐波电流进行快速实时的跟踪和补偿,从而消除中性线中过大的电流可有效消除中性线电流过大的情况而造成的电力能耗以及电气火灾安全隐患。

性能特点

预警反馈;采用DSP 高速检测和运算的数字控制保护系统,对于电力系统中波动及故障进行监测预警、分析判断并反馈,针对性的对系统进行调节以及保护工作。

过流保护;装置具有过流反馈功能,可以自主设定过电流反馈值,当系统过流超限设备短时间内进行动作反馈,进一步保障中性线安全。

谐波治理;不同于传统电气保护产品,装置对3N 次谐波和三相不平衡引起的中性线过电流均可治理,极大的保证了系统的安全稳定性。

模块设计;装置模块化设计,采用进口的IGBT导通开关,功率密度大,模块主电路采用三电平拓扑,提高了使用的可靠性和可维护性。

能耗噪音;装置内置可以自动调速的散热风扇,可以有效的降低设备运行时由于温升高而引起的能耗损失,同时具备独立的降噪系统,噪音小。

人机界面;具有人性化的人机交互界面,可通过该界面看到系统和本体的实时运行时的数据和信息,便于操作,管理简单人性化。

方案原理

设计依据

JB/T 11067-2011《低压有源电力滤波装置》

GB12325-90《电能质量 供电电压允许偏差》
GB/T 14549-93《电能质量 公用电网谐波》
GB/T 15543-1995《电能质量 三相电压允许不平衡度》
GB 12326-2000《电能质量电压允许波动和闪变》
GB11463-89《电子测量仪器可靠性试验》

产品参数

输入线电压

380V±15%

相数

3相4线;3相3线

频率

50/60±5Hz(可设置)

补偿电流(每相)

30A~150A(根据机型)

补偿谐波阶次

2~50次(可设置)

保护

过载保护、内部短路保护、主回路损坏保护、过热保护

功率因数校正

-1~+1

电流限制

额定输出电流

并联运行

最大可8个模块并联

模块功耗

<2kW

效率

高达97.5%

CT变比范围

150/5~6000/5或300/1~3000/1

干接点

1个EPO

通信

RS485/RS4232/Ethernet/GPRS

使用场所

室内,不受阳光直晒,无尘埃,腐蚀性、可燃性气体,油雾、水蒸汽、滴水或盐份等

工作海拔

低于1000米,高于1000米时降额使用

存储温度

-20ºC ~ +70ºC

工作温度

-10ºC ~ +40ºC

湿度

小于95%RH,无水珠凝结

振动

小于5.9米/秒2(0.6g)

防护等级

IP20

颜色

7035灰白/黑色(可定制)

冷却方式

智能风冷

应用环境

本产品工作场所海拔不超过2000米,环境温度-25℃~+50℃,相对湿度:日平均不大于95%,月平均不大于90%。

本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。

本产品户内使用运行,如果在特殊情况下户外使用,需加装保护壳,并参考相关标准保证保护壳的防护等级。

本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。

上述为正常使用环境条件,如果实际使用环境不同于上述正常环境条件,由用户与制造厂协商解决。

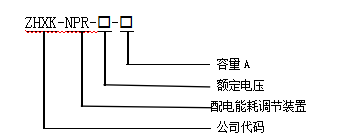

型号含义

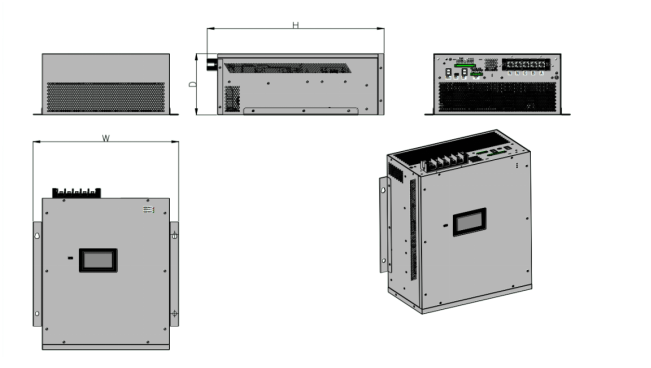

外观结构


选型参考

型号规格

容量(A)

外形尺寸(W*H*D)

ZHXK-NPR-440-30

30

230*88*400

ZHXK-NPR-440-50

50

418*200*556

ZHXK-NPR-440-75

75

418*200*556

ZHXK-NPR-440-100

100

503*232*611

ZHXK-NPR-440-150

150

573*250*621


订货须知

电力系统图;

系统电压等级;

匹配治理设备参数;

极相(单相/三相);

配电室运行参数(效果最佳)

负载性质;

特殊要求注明;
