变压器节能装置

产品概述

ZHXK-BKSC系列变压器节能装置主要应用于0.4KV低压电力系统中,是针对变压器空载损耗而研发的调节治理装置,在变压器运行中,空载损耗是不可避免的,但如果空载损耗超标的话,会导致变压器设备效率降低,利调电费翻倍,能源消耗增加等情况。变压器空载损耗超标的原因有很多,其中包括变压器负载电流过小、变压器设备老化或磨损、电压过高等情况居多,结合以上情况,我司通过开发,运用新计算方法,采集信息和快速反馈的方式汇集数据,从而对变压器空载情况进行分析判断并通过高导通的电力电子元件进行针对性的空载治理,可以实现实时跟踪,非线性治理,产品稳定性好。

性能特点

预警反馈;采用DSP 高速检测和运算的数字系统,对于电力系统中波动及故障进行监测预警、分析判断并反馈,针对性的对变压器空载损耗进行调节。

过流保护;装置具有过流反馈功能,当系统过流超限反馈后,设备短时间内进行动作退出系统并报警,可进一步保障系统的安全性。

模块设计;装置模块化设计,体积小、重量轻,不但不占用安装面积,节省空间,同时便于搬运和周转,施工方便,提高了使用的可靠性和可维护性。

能耗噪音;装置内置可以自动调速的散热风扇,可以有效的降低设备运行时由于温升高而引起的能耗损失,同时具备独立的降噪系统,噪音小。

系统后台;采用先进的云平台与现代化的4G通讯技术,可以实现设备远程跟踪监控和使用管理,同时可以汇总耗能信息,便于客户解决能耗问题。

人机界面;具有人性化的人机交互界面,可通过该界面看到系统和本体的实时运行时的数据和信息,便于操作,管理简单人性化。

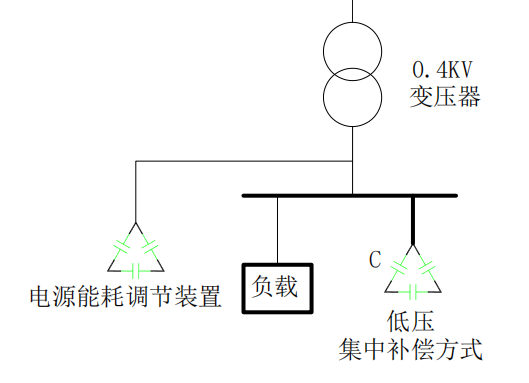

方案原理

设计依据

IEC60439-1:1992《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。

GB 7251.1-1997《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》。

GB/T15576-1995  《低压无功功率静态补偿装置总技术条件》

技术参数

额定工作电压Ue(V)

AC440V

额定电流(InA)

0 ~  21.6A



额定容量:

0-15kvar

电压允许偏差

三相电压同步变化不大于±20%

额定频率(Hz)

50Hz±5%

IP 等级

IP54,开门 IP20

通讯

4G/ RS485     通讯协议支持MODBUS  RTU

测量精度

电压:      ±0.5%

电流:      ±0.5%

有功功率:  ±1%

无功功率:   ±1%

功率因数:  不大于±0 .01

温度:       ±1℃

响应时间:

≤1000ms

每次接通关断间隔

≥6 秒

连续两次接通间隔

≥120 秒

绝缘电压

≥2500V AC

绝缘等级

在正常大气条件下  ≥10M  Ω

涌流

小于额定电流 2 倍

应用环境

本产品工作场所海拔不超过2000米,环境温度-25℃~+50℃,相对湿度:日平均不大于95%,月平均不大于90%。

本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。

本产品户内使用运行,如果在特殊情况下户外使用,需加装保护壳,并参考相关标准保证保护壳的防护等级。

本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。

上述为正常使用环境条件,如果实际使用环境不同于上述正常环境条件,由用户与制造厂协商解决。

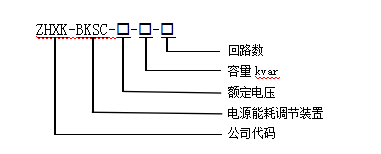

型号含义

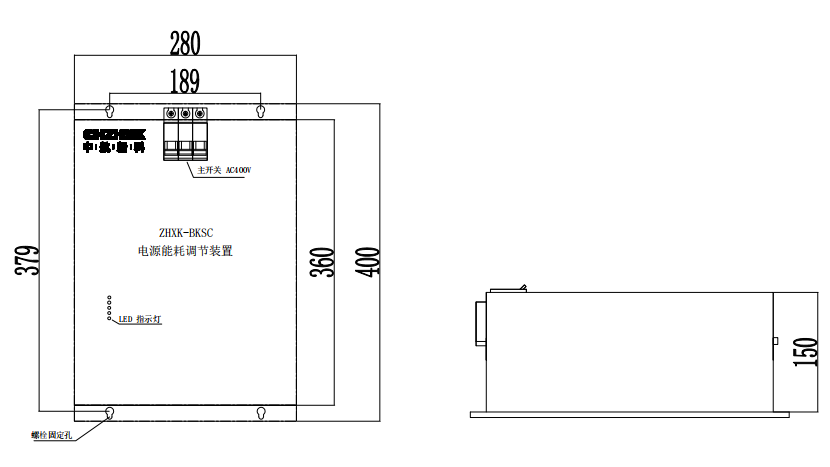

外观结构

标准选型

型号规格

容量(kvar)

回路数

外形尺寸(W*H*D)

ZHXK-BKSC

2~15

4

450*300*300

订货须知

电力系统图;

系统电压等级;

匹配治理设备参数;

极相(单相/三相);

变压器空载运行参数(效果最佳)

负载性质;

特殊要求注明;
