数字智能巡检监控柜
产品概述
数字智能巡检柜可以起到防止消防水泵锈蚀、受潮、水泵动作不正常等故障的作用，确实做到"养兵千日，用兵一时"的目的。消防水泵必须加装自动巡检装置。巡检为低频巡检，巡检时电机转速为300转/分，水系统不增压、无启动电流，极大的延长了设备的使用寿命。
性能特点
巡检时发生火灾会立即停止巡检，瞬时启动消防泵。
功能齐全可完成消防主回路及消防水泵的低速无压巡检。
具有过电压、过电流、短路、缺相等保护。
巡检时发生故障自动巡检装置会发生声光报警，具有数据记忆功能可完成对故障时的瞬态参数记忆，便于维修、分析。
可通过界面显示巡检运行参数。(自选)
具有上位电话报警功能。(自选)
设备预留RS485通信接口，可完成对楼宇自控的运行状态远传。(自选)
具有巡检时故障参数打印功能。(自选)
方案原理
设计依据
GA 30.2-2002《固定消防给水设备的性能要求和实验方法》
GB 7251-87《低压成套开关设备》
GB 9466-88《低压成套工关设备基本试验方法》
技术参数
|
巡检额定电压 |
AC380V |
|
额定频率 |
50Hz |
|
显示界面 |
液晶触摸屏、人机对话中文输入界面 |
|
巡检天数设定 |
1~30天随机设置 |
|
单泵运行时间 |
1~30分钟随机设置 |
|
巡检路数 |
1~8路水泵 |
|
巡检报警 |
水位、流量、电机、错相故障报警 |
|
水泵转速 |
0~300转/分钟 可调设置 |
|
短信设定 |
设置1~2部手机短信信息报警发送 |
|
故障记录 |
定时记录各种运行状态和故障报警 |
|
通讯接口 |
总线CAN远程监控通讯 |
应用环境
本产品工作场所海拔不超过2000米，环境温度-25℃~+40℃，相对湿度：日平均不大于95%，月平均不大于90%。
本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染，无导电性或者爆炸性尘埃，运行场所应无经常性的剧烈机械振动。
本产品避免长期在潮湿环境中放置，如受潮或者凝露，为避免短路，切忌第一时间通电试验，需在专业工程师指导下采取正确方法措施后进行故障排除。
上述为正常使用环境条件，如果实际使用环境不同于上述正常环境条件，由用户与制造厂协商解决。

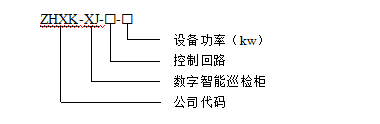

型号含义

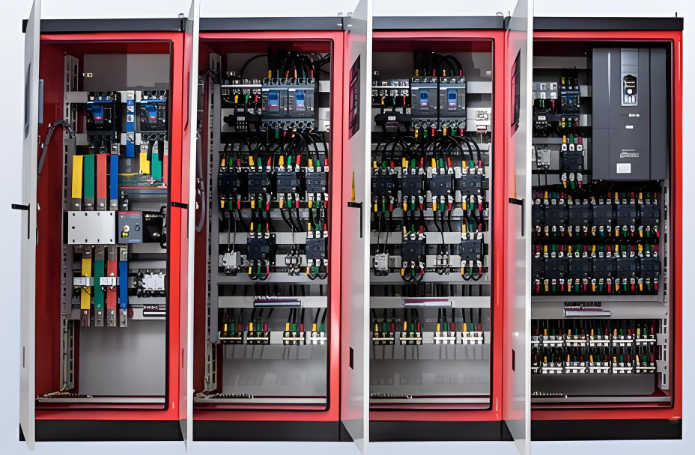

外观机构
选型参考
|
常规尺寸表（mm） |
|||||
|
箱体尺寸 |
安装孔孔距 |
安装孔 |
|||
|
W |
H |
D |
a |
b |
孔径 |
|
600 |
1500 1600 1700 1800 1500 1600 1700 1800 1600 1700 1800 |
400 400 400 400 400 400 400 400 400 400 400 |
W-200 |
D-50 |
Φ13*30 |
|
700 |
|||||
|
700 |
|||||
|
700 |
|||||
|
700 |
|||||
|
800 |
|||||
|
800 |
|||||
|
800 |
|||||
|
可根据方案不同相应变化 |
|||||
订货须知
控制水泵台数；
主备切换方式；
控制柜功率(KW)；
启动方式；
控制柜电压〔V〕，是否双电源；
控制柜是否需要远程控制；
