自动化控制柜
产品概述

ZHXK-ZKG自动化控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小,进行组合,既可以实现单柜自动控制,也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统。适应各种大小规模的工业自动化控制场合。 广泛应用在电力、冶金、化工、造纸、 环保污水处理等行业中。

性能特点

保护功能:具备过载、短路、缺相等多种保护功能,确保系统去全稳定运行,

结构紧渎;设计紧凑,便于安装和维护。

工作稳定:稳定性好,适合长时间连续工作。

功能齐全:能够满足各种复杂的控制需求。

可扩展性:根据实际控制规模的大小,可以进行组合,实现从单柜自动控制到多柜集散控制系统的扩展。

抗干扰性强:具有较强的抗电磁干扰能力,适合在各种工业环境中使用。

网络功能:可以实现设备自动化和过程自动化控制,具备良好的网络功能,方便与其他控制系统或设备进行通信。

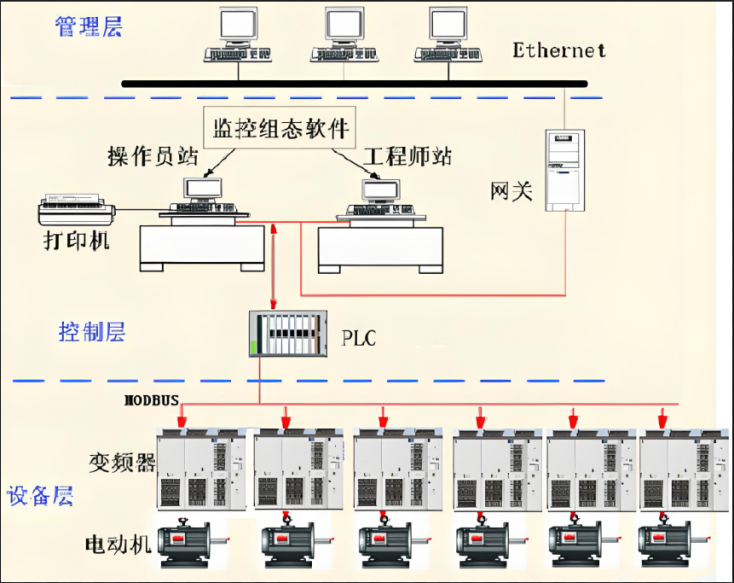

方案原理

设计依据

GB T 25294-2010 电力综合控制机柜通用技术要求

GB T 37391-2019 可编程序控制器的成套控制设备规范

技术参数

额定工作电压

AC380V

额定频率

50Hz

额定绝缘电压

AC660V

辅助电路绝缘电压

AC500V

额定冲击耐受电压

主回路:8kV,辅助回路:4kV

电气间隙

≥10mm

爬电距离

≥12.5mm

过电压类别

Ⅳ类

触电保护类别

I类

污染等级

3级

外壳防护等级

IP44.(特殊要求可订制)

应用环境

本产品工作场所海拔不超过2000米,环境温度-25℃~+40℃,相对湿度:日平均不大于95%,月平均不大于90%。

本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。

本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。

上述为正常使用环境条件,如果实际使用环境不同于上述正常环境条件,由用户与制造厂协商解决。

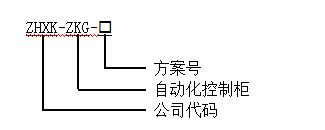

型号含义

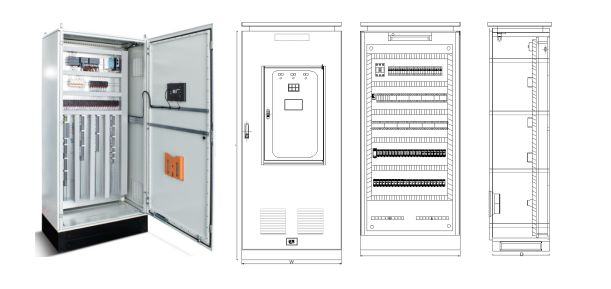

外观结构

选型参考



柜体宽度(mm)

柜体深度(mm)

柜体高度(mm)

800

600

2000

1000

800

2200

1200

800

2200

1500

800

2200

1800

1200

2200

1800

1000

2200

订货须知

电力系统图;

系统电压等级;

控制方式、使用场合;

极相(单相/三相);

线路运行参数(效果最佳)

负载性质;

特殊要求注明;
